申请日2003.08.06
公开(公告)日2004.09.22
IPC分类号E02D29/14
摘要
一种联体式防盗防踏翻污水井盖，特点是井盖和井座之间通过铰链联成一体，铰链由两根连杆和两个链座构成，两个链座分别固定在井盖背面和井座上，连杆两端有铆孔，一端有插口，链座上有限位板，这种井盖可防盗和防踏翻，维修时可立于井旁，起警示作用。
権利要求書
1、一种联体式防盗防踏翻污水井盖，其特征是该井盖和井座之间通过铰 链联成一体。
2、根据权利要求1所述的井盖，其特征是所说的铰链由两根连杆和两个 链座构成，两个链座分别固定在井盖背面和井座上。
3、根据权利要求2所述的井盖，其特征是所说的铰链连杆两端有铆孔， 一端有插口。
4、根据权利要求2所述的井盖，其特征是所说的链座上有限位板。
说明书
联体式防盗防踏翻污水井盖
技术领域 本实用新型涉及供排水设备，特别涉及一种污水井盖。
背景技术 现有的污水井盖都是独立安放的，可以任意搬动，污水井盖被盗 或丢失现象，在城市里司空见惯，由此引起的交通不便和掉入井的伤害事故也 屡见不鲜。所以，设计一种具有防盗防踏翻的污水井盖是有意义的。
发明内容 本实用新型的目的是提供一种防盗防踏翻的污水井盖。
本实用新型的目的是通过以下技术方案来实现的：一种联体式防盗防踏翻 污水井盖，其特征是该井盖和井座之间通过铰链联成一体。

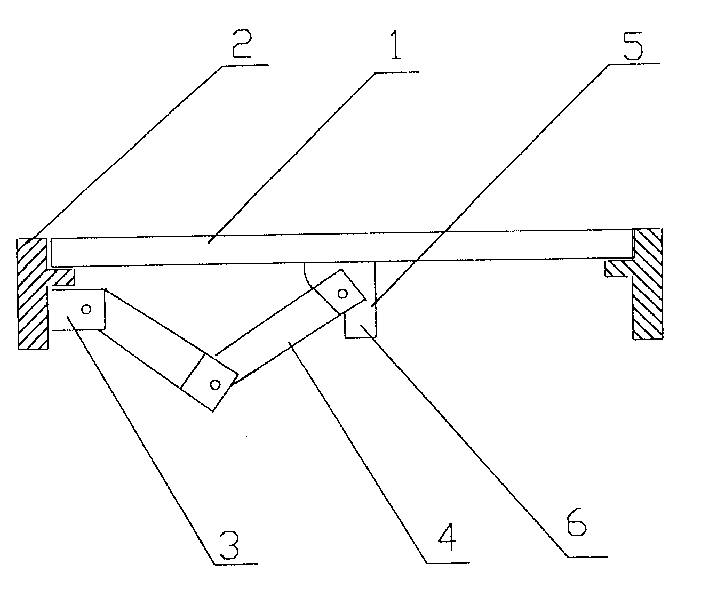

上述技术方案中所说的铰链由两根连杆和两个链座构成，两个链座分别固 定在井盖背面和井座上。
上述技术方案中所说的铰链连杆两端有铆孔，一端有插口。
上述技术方案中所说的链座上有限位板。
本实用新型的优点是：一、由于这种井盖通过铰链和井座联成一体，铰链 能够有效地控制其横向转动，可起防盗作用;二、由于限位板的作用，这种井 盖能够稳定在井盖位置上而不会被踏翻，有防踏翻作用;三、在施工维修时可 通过铰链将井盖立在井旁，起警示作用。
