申请日2018.03.30
公开(公告)日2018.07.17
IPC分类号C02F9/04; C02F101/30
摘要
一种有机硅生产废水处理塔，包括塔体，所述塔体内部顶部设有沉降室，沉降室的底部设有絮凝室，絮凝室的底部设有反冲洗室，反冲洗室的底部设有过滤室，过滤室的底部设有出料室，其中沉降室的一侧设有废水进管和氢氧化钙溶液供管，沉降室的底部一侧设有排污管，絮凝室的顶部设有溢流口，絮凝室的一侧连接氢氧化钠溶液供管;絮凝室的底部设有连通反冲洗室的排液管，反冲洗室与过滤室之间设有一个花板，过滤室与出料室之间设有另一个花板，过滤室内设有数个过滤管;该有机硅生产废水处理塔对于有机硅生产废水的处理效果更好，处理后的废水COD值更低，由于具备反冲洗功能，系统维护频率更低，使用成本更低。
权利要求书

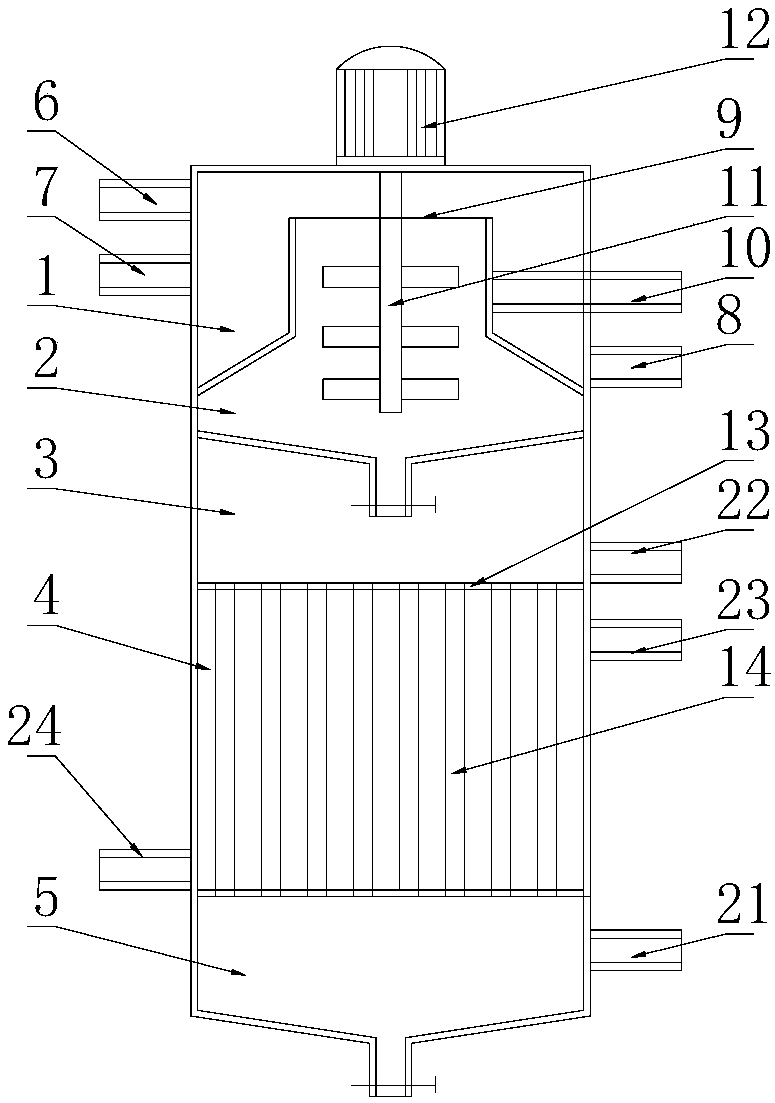

1.一种有机硅生产废水处理塔，包括塔体，其特征在于，所述塔体内部顶部设有沉降室，沉降室的底部设有絮凝室，絮凝室的底部设有反冲洗室，反冲洗室的底部设有过滤室，过滤室的底部设有出料室，其中沉降室的一侧设有废水进管和氢氧化钙溶液供管，沉降室的底部一侧设有排污管，絮凝室的顶部设有溢流口，絮凝室的一侧连接氢氧化钠溶液供管，絮凝室的内部设有搅拌轴，搅拌轴上设有搅拌叶片，搅拌轴的顶端通过联轴器连接搅拌电机;絮凝室的底部设有连通反冲洗室的排液管，反冲洗室与过滤室之间设有一个花板，过滤室与出料室之间设有另一个花板，过滤室内设有数个过滤管，过滤管的上下两端固定安装在花板上，过滤管包括外管、内管、过滤网、过滤网架、上堵头和下堵头，其中外管、内管、过滤网和过滤网架由外至内依次同轴设置，外管与内管之间设有间隙，内管的壁上设有数个均匀分布的小孔，外管、内管、过滤网和过滤网架的顶端连接上堵头，上堵头上设有与过滤网架内部空腔连通的通孔，内管、过滤网和过滤网架的底端连接下堵头，下堵头与外管之间设有间隙;出料室的底部设有出水口，出料室的一侧设有反冲进管，反冲洗室的底部一侧设有反冲排管;过滤室的上部一侧设有热水进管，底部一侧设有热水排管。
2.根据权利要求1所述的一种有机硅生产废水处理塔，其特征在于，所述溢流口外周的絮凝室的顶部设有溢流堰，溢流堰与塔体的顶部之间设有间隙。
3.根据权利要求1所述的一种有机硅生产废水处理塔，其特征在于，所述搅拌电机通过电机座安装在塔体的顶部。
4.根据权利要求1所述的一种有机硅生产废水处理塔，其特征在于，所述排液管上设有阀。
5.根据权利要求1所述的一种有机硅生产废水处理塔，其特征在于，所述热水进管连接热水供管。
6.根据权利要求1所述的一种有机硅生产废水处理塔，其特征在于，所述沉降室的排污管连接过滤罐的进口，该过滤罐内填充水处理填料。
说明书
一种有机硅生产废水处理塔
技术领域
本发明涉及有机硅生产设备领域，尤其是一种有机硅生产废水处理塔。
背景技术
由于有机硅独特的结构，兼备了无机材料与有机材料的性能，具有表面张力低、粘温系数小、压缩性高、气体渗透性高等基本性质，并具有耐高低温、电气绝缘、耐氧化稳定性、耐候性、难燃、憎水、耐腐蚀、无毒无味以及生理惰性等优异特性，广泛应用于航空航天、电子电气、建筑、运输、化工、纺织、食品、轻工、医疗等行业，其中有机硅主要应用于密封、粘合、润滑、涂层、表面活性、脱模、消泡、抑泡、防水、防潮、惰性填充等。随着有机硅数量和品种的持续增长，应用领域不断拓宽，形成化工新材料界独树一帜的重要产品体系，许多品种是其他化学品无法替代而又必不可少的;
有机硅在生产中排放的废水具有酸性强、COD浓度高、难降解等特点，现有技术中的有机硅生产废水处理塔采用简单的投药絮凝以及填料过滤的方式对其进行处理，处理效果差，并且填料需要频繁更换。
发明内容
本发明旨在提供一种处理效果好，处理后的废水COD值低的有机硅生产废水处理塔。
为实现上述目的，本发明提供如下技术方案：一种有机硅生产废水处理塔，包括塔体，所述塔体内部顶部设有沉降室，沉降室的底部设有絮凝室，絮凝室的底部设有反冲洗室，反冲洗室的底部设有过滤室，过滤室的底部设有出料室，其中沉降室的一侧设有废水进管和氢氧化钙溶液供管，沉降室的底部一侧设有排污管，絮凝室的顶部设有溢流口，絮凝室的一侧连接氢氧化钠溶液供管，絮凝室的内部设有搅拌轴，搅拌轴上设有搅拌叶片，搅拌轴的顶端通过联轴器连接搅拌电机;絮凝室的底部设有连通反冲洗室的排液管，反冲洗室与过滤室之间设有一个花板，过滤室与出料室之间设有另一个花板，过滤室内设有数个过滤管，过滤管的上下两端固定安装在花板上，过滤管包括外管、内管、过滤网、过滤网架、上堵头和下堵头，其中外管、内管、过滤网和过滤网架由外至内依次同轴设置，外管与内管之间设有间隙，内管的壁上设有数个均匀分布的小孔，外管、内管、过滤网和过滤网架的顶端连接上堵头，上堵头上设有与过滤网架内部空腔连通的通孔，内管、过滤网和过滤网架的底端连接下堵头，下堵头与外管之间设有间隙;出料室的底部设有出水口，出料室的一侧设有反冲进管，反冲洗室的底部一侧设有反冲排管;过滤室的上部一侧设有热水进管，底部一侧设有热水排管。
作为本发明的进一步方案：所述溢流口外周的絮凝室的顶部设有溢流堰，溢流堰与塔体的顶部之间设有间隙。
作为本发明的进一步方案：所述搅拌电机通过电机座安装在塔体的顶部。
作为本发明的进一步方案：所述排液管上设有阀。
作为本发明的进一步方案：所述热水进管连接热水供管。
作为本发明的进一步方案：所述沉降室的排污管连接过滤罐的进口，该过滤罐内填充水处理填料。
与现有技术相比，本发明的有益效果是：该有机硅生产废水处理塔对于有机硅生产废水的处理效果更好，处理后的废水COD值更低，由于具备反冲洗功能，系统维护频率更低，使用成本更低。
