申请日2003.08.13
公开(公告)日2004.08.18
IPC分类号E03C1/12; B01D37/00; E03B11/06
摘要
一种厨柜式小型家用污水净水器，属于节水设备技术领域，由洗物盆、柜体、隔板、一次过滤器、二次过滤器、水箱、出水管构成，使用时，污水经过洗物盆，再由一次过滤器、二次过滤器过滤进入水箱，需要使用水箱中的净化水时，启动泵体，水箱中的水经过出水管向外输送。本实用新型能够有效地对家庭使用过的污水再次利用，结构简单，净化成本低，节约水资源。
権利要求書
1、一种厨柜式小型家用污水净水器，其特征在于：它由洗物盆、 柜体、隔板、一次过滤器、二次过滤器、水箱、出水管构成厨柜式小 型家用污水净水器，隔板水平装在柜体内，洗物盆固定在隔板上方的 柜体上，洗物盆出水口处装有一次过滤器，一次过滤器通过管道连接 二次过滤器入口，二次过滤器在隔板上方的柜体内，水箱装在隔板下 方的柜体内，通过管道连接二次过滤器出口，水箱底部有排污阀，出 水管一端在水箱内，另一端在柜体外，水箱内的出水管上装有泵体。
2、根据权利要求1所述的家用污水净水器，其特征在于：出水 管的水箱端口处装有滤网。
3、根据权利要求1或2所述的家用污水净水器，其特征在于：水 箱内壁上装有水位传感控制器，水位传感控制器连接泵体。
说明书
厨柜式小型家用污水净水器
技术领域：
本实用新型属于节水设备技术领域，是一种家用污水净水器。
背景技术：
目前，一般家庭用过的自来水通过下水管排走，造成水资源的浪 费。
发明内容：
本实用新型要解决的技术问题是公开一种能够将用过的污水再 利用的污水净水器。

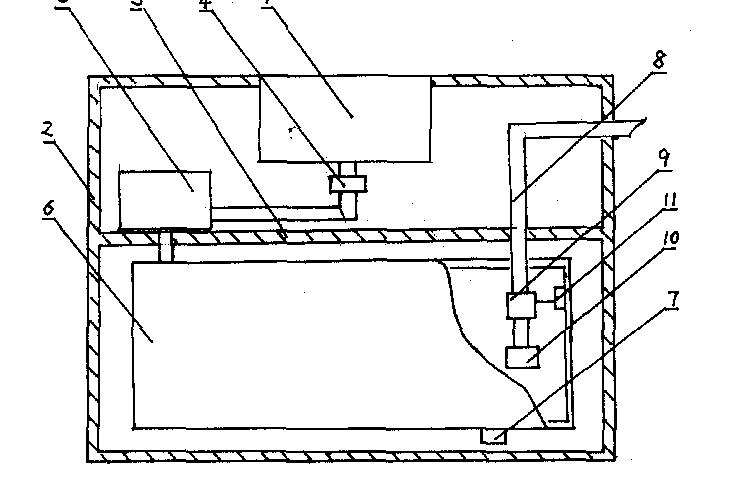

本实用新型解决技术问题的方案是采用洗物盆、柜体、隔板、一 次过滤器、二次过滤器、水箱、出水管构成厨柜式小型家用污水净水 器，隔板水平装在柜体内，洗物盆固定在隔板上方的柜体上，洗物盆 出水口处装有一次过滤器，一次过滤器通过管道连接二次过滤器入 口，二次过滤器在隔板上方的柜体内，水箱装在隔板下方的柜体内， 通过管道连接二次过滤器出口，水箱底部有排污阀，出水管一端在水 箱内，另一端在柜体外，水箱内的出水管上装有泵体。使用时，污水 经过洗物盆，再由一次过滤器、二次过滤器过滤进入水箱，需要使用 水箱中的净化水时，启动泵体，水箱中的水经过出水管向外输送，打 开排污阀可将水箱底部沉淀的少量杂质排出。
为了使输出的水更净化，在出水管的水箱端口处装有滤网。
为了使水箱中的存水量能够保持在一定水位线以下，防止水量过 满，在水箱内壁上装有水位传感控制器，水位传感控制器连接泵体， 当水箱中的水位达到水位传感控制器所在高度时，水位传感控制器启 动泵体，将一部分水通过出水管排出。
本实用新型能够有效地对家庭使用过的污水再次利用，结构简 单，净化成本低，节约水资源。
