申请日2018.03.31
公开(公告)日2018.11.09
IPC分类号C22B7/00; C22B59/00; C02F9/12
摘要
本实用新型提供一种稀土钕铁硼废水回收处理装置，涉及废水处理技术领域。该稀土钕铁硼废水回收处理装置，包括处理装置外壳，所述处理装置外壳的上表面放置有顶盖，所述顶盖的下表面固定连通有进水管，所述处理装置外壳的下表面两侧均固定连接有电机，所述电机的输出端通过联轴器固定连接有转轴，所述处理装置外壳的内部固定连接有旋转块。该稀土钕铁硼废水回收处理装置，通过在空腔内设置了弹簧配合移动板，同时利用拉杆和拉块，使稀土钕铁硼废水回收处理装置吸附的钕铁硼方便取出，有效的解决了当前的稀土钕铁硼废水回收处理装置中吸附的钕铁硼不方便取出，影响稀土钕铁硼废水回收处理装置处理效率的问题。
权利要求书

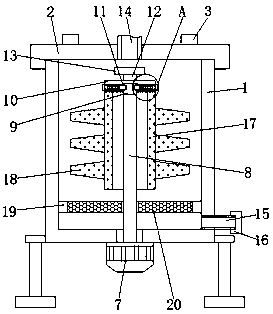

1.一种稀土钕铁硼废水回收处理装置，包括处理装置外壳(1)，其特征在于：所述处理装置外壳(1)的上表面放置有顶盖(2)，所述顶盖(2)的下表面固定连通有进水管(14)，所述处理装置外壳(1)的下表面两侧均固定连接有电机(7)，所述电机(7)的输出端通过联轴器固定连接有转轴(8)，所述处理装置外壳(1)的内部固定连接有旋转块(9)，所述转轴(8)远离电机(7)的一端贯穿处理装置外壳(1)的下表面并与旋转块(9)焊接，所述转轴(8)的上方设置有旋转板(10)，所述旋转板(10)的下表面开设有第一凹槽(11)，所述旋转块(9)远离转轴(8)的一侧延伸到第一凹槽(11)的内部，所述旋转板(10)的下表面固定连接有磁铁筒(17)，所述转轴(8)位于磁铁筒(17)的内部，所述磁铁筒(17)的侧面固定连接有磁铁块(18)，所述处理装置外壳(1)的内右壁下方固定连通有出水管(15)，所述出水管(15)远离处理装置外壳(1)的一端套接有密封套(16);所述旋转板(10)的内部开设有空腔(21)，所述空腔(21)的内右壁固定连接有缓冲板(22)，所述缓冲板(22)远离空腔(21)的一侧固定连接有弹簧(23)，所述弹簧(23)远离缓冲板(22)的一端固定连接有移动板(24)，所述移动板(24)远离弹簧(23)的一侧固定连接有限位柱(26)，所述旋转块(9)的两侧均开设有第二凹槽(27)，所述限位柱(26)远离移动板(24)的一端贯穿空腔(21)的内壁并延伸到第二凹槽(27)的内部，所述移动板(24)远离限位柱(26)的一侧固定连接有拉杆(5)，所述拉杆(5)位于弹簧(23)的内部，所述旋转板(10)的两侧均设置有拉块(6)，所述拉杆(5)远离移动板(24)的一端贯穿空腔(21)的内壁并与拉块(6)固定连接。
2.根据权利要求1所述的一种稀土钕铁硼废水回收处理装置，其特征在于：所述处理装置外壳(1)的内壁固定连接有固定框(19)，所述固定框(19)的内框固定连接有过滤网(20)。
3.根据权利要求1所述的一种稀土钕铁硼废水回收处理装置，其特征在于：所述移动板(24)的侧面固定连接有橡胶圈(25)，所述橡胶圈(25)的外圈与空腔(21)的内壁活动连接。
4.根据权利要求1所述的一种稀土钕铁硼废水回收处理装置，其特征在于：所述顶盖(2)的上表面两侧均固定连接有提块(3)。
5.根据权利要求1所述的一种稀土钕铁硼废水回收处理装置，其特征在于：所述旋转板(10)的上表面固定连接有提杆(12)，所述提杆(12)远离旋转板(10)的一端固定连接有提板(13)。
6.根据权利要求1所述的一种稀土钕铁硼废水回收处理装置，其特征在于：所述第二凹槽(27)的内壁固定连接有保护层(4)，所述保护层(4)为橡胶层。
说明书
一种稀土钕铁硼废水回收处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种稀土钕铁硼废水回收处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水处理装置的种类很多，其中稀土钕铁硼废水回收处理装置就是其中之一。
稀土钕铁硼废水回收处理装置用来回收钕铁硼，而当前的稀土钕铁硼废水回收处理装置中吸附的钕铁硼不方便取出，影响稀土钕铁硼废水回收处理装置的处理效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种稀土钕铁硼废水回收处理装置，解决了当前的稀土钕铁硼废水回收处理装置中吸附的钕铁硼不方便取出，影响稀土钕铁硼废水回收处理装置处理效率的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种稀土钕铁硼废水回收处理装置，包括处理装置外壳，所述处理装置外壳的上表面放置有顶盖，所述顶盖的下表面固定连通有进水管，所述处理装置外壳的下表面两侧均固定连接有电机，所述电机的输出端通过联轴器固定连接有转轴，所述处理装置外壳的内部固定连接有旋转块，所述转轴远离电机的一端贯穿处理装置外壳的下表面并与旋转块焊接，所述转轴的上方设置有旋转板，所述旋转板的下表面开设有第一凹槽，所述旋转块远离转轴的一侧延伸到第一凹槽的内部，所述旋转板的下表面固定连接有磁铁筒，所述转轴位于磁铁筒的内部，所述磁铁筒的侧面固定连接有磁铁块，所述处理装置外壳的内右壁下方固定连通有出水管，所述出水管远离处理装置外壳的一端套接有密封套。
所述旋转板的内部开设有空腔，所述空腔的内右壁固定连接有缓冲板，所述缓冲板远离空腔的一侧固定连接有弹簧，所述弹簧远离缓冲板的一端固定连接有移动板，所述移动板远离弹簧的一侧固定连接有限位柱，所述旋转块的两侧均开设有第二凹槽，所述限位柱远离移动板的一端贯穿空腔的内壁并延伸到第二凹槽的内部，所述移动板远离限位柱的一侧固定连接有拉杆，所述拉杆位于弹簧的内部，所述旋转板的两侧均设置有拉块，所述拉杆远离移动板的一端贯穿空腔的内壁并与拉块固定连接。
优选的，所述处理装置外壳的内壁固定连接有固定框，所述固定框的内框固定连接有过滤网，通过设置了固定框和过滤网，使稀土钕铁硼废水回收处理装置处理废水的时候固体垃圾可以被过滤网过滤掉，防止出水管堵塞。
优选的，所述移动板的侧面固定连接有橡胶圈，所述橡胶圈的外圈与空腔的内壁活动连接，通过设置了橡胶圈，减小移动板与空腔内壁之间的摩擦，延长空腔的使用寿命。
优选的，所述顶盖的上表面两侧均固定连接有提块。
优选的，所述旋转板的上表面固定连接有提杆，所述提杆远离旋转板的一端固定连接有提板，通过设置了提杆和提板，方便取出钕铁硼。
优选的，所述第二凹槽的内壁固定连接有保护层，所述保护层为橡胶层，通过设置了保护层，防止第二凹槽损坏。
(三)有益效果
本实用新型提供了一种稀土钕铁硼废水回收处理装置，具备以下有益效果：
1、该稀土钕铁硼废水回收处理装置，通过在空腔内设置了弹簧配合移动板，同时利用拉杆和拉块，使稀土钕铁硼废水回收处理装置吸附的钕铁硼方便取出，有效的解决了当前的稀土钕铁硼废水回收处理装置中吸附的钕铁硼不方便取出，影响稀土钕铁硼废水回收处理装置处理效率的问题。
2、该稀土钕铁硼废水回收处理装置，通过设置了固定框和过滤网，使稀土钕铁硼废水回收处理装置处理废水的时候固体垃圾可以被过滤网过滤掉，防止出水管堵塞。
