申请日2018.03.31
公开(公告)日2018.07.13
IPC分类号B01D33/41; B01D33/76
摘要
本发明涉及污水处理技术领域，且公开了一种枕头厂污水处理装置，所述旋转辊的外侧固定连接有螺旋叶片，所述螺旋叶片的内部贯穿连接有筛板，所述旋转辊的左端贯穿套桶连接有第一电机，所述套桶底部的左侧连通有导污管，所述导污管外侧的下部套接有筛桶，所述筛桶外侧的上部与下部均套接有支撑环，所述支撑环外侧的中部开设有滑槽，所述滑槽的内腔活动连接有滑块，所述外壳内腔左侧的中部活动连接有第一锥形齿轮，所述筛桶外侧的中部套接有第二锥形齿轮，所述机轴的左端贯穿机架连接有第二电机。本发明解决了现有污水处理装置不能有效收集杂质的问题，使得该枕头厂污水处理装置能够有效收集杂质。
权利要求书

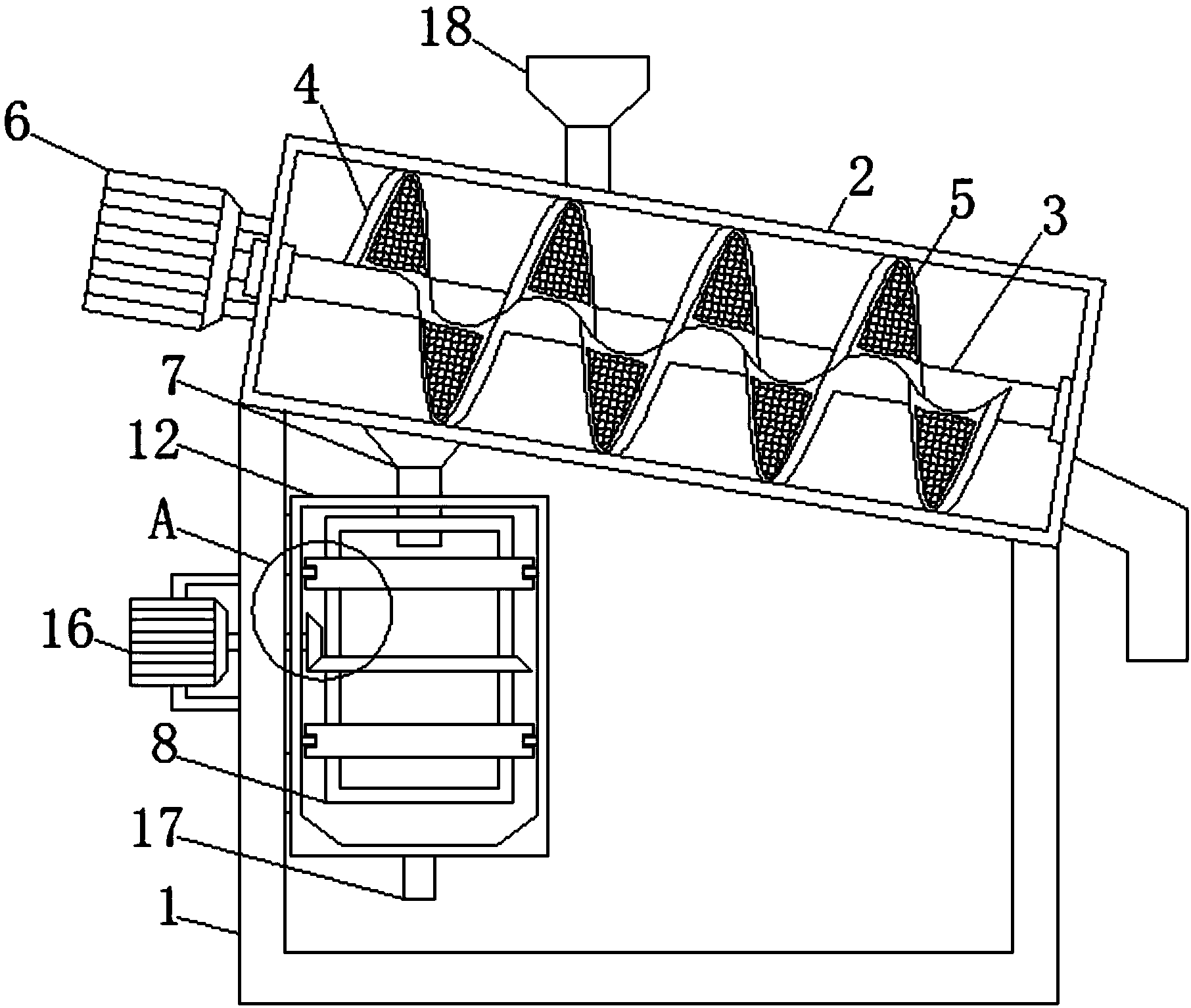

1.一种枕头厂污水处理装置，包括机架(1)，其特征在于：所述机架(1)的顶部固定连接有套桶(2)，所述套桶(2)内腔之间活动连接有旋转辊(3)，所述旋转辊(3)的外侧固定连接有螺旋叶片(4)，所述螺旋叶片(4)的内部贯穿连接有筛板(5)，所述旋转辊(3)的左端贯穿套桶(2)连接有第一电机(6)，所述套桶(2)底部的左侧连通有导污管(7)，所述导污管(7)外侧的下部套接有筛桶(8)，所述筛桶(8)外侧的上部与下部均套接有支撑环(9)，所述支撑环(9)外侧的中部开设有滑槽(10)，所述滑槽(10)的内腔活动连接有滑块(11)，所述滑块(11)的外侧固定连接有外壳(12)，所述外壳(12)内腔左侧的中部活动连接有第一锥形齿轮(13)，所述筛桶(8)外侧的中部套接有第二锥形齿轮(14)，所述第一锥形齿轮(13)的左侧贯穿外壳(12)连接有机轴(15)，所述机轴(15)的左端贯穿机架(1)连接有第二电机(16)。
2.根据权利要求1所述的一种枕头厂污水处理装置，其特征在于：所述外壳(12)底部的中部连通有排污管(17)，且外壳(12)左侧的上部与下部分别与机架(1)内腔左侧的上部与下部固定连接。
3.根据权利要求1所述的一种枕头厂污水处理装置，其特征在于：所述套桶(2)顶部的左侧连通有进污管(18)，且套桶(2)底部的左侧与水平方向之间的夹角为五度。
4.根据权利要求1所述的一种枕头厂污水处理装置，其特征在于：所述第一锥形齿轮(13)与第二锥形齿轮(14)均位于外壳(12)的内腔，且第一锥形齿轮(13)底部的右侧与第二锥形齿轮(14)顶部的左侧啮合。
5.根据权利要求1所述的一种枕头厂污水处理装置，其特征在于：所述筛桶(8)完全位于外壳(12)的内腔，且筛桶(8)为网状桶。
6.根据权利要求1所述的一种枕头厂污水处理装置，其特征在于：所述导污管(7)的底部依次贯穿外壳(12)与筛桶(8)并延伸至筛桶(8)的内腔，且导污管(7)位于筛桶(8)内腔中部的上部。
说明书
一种枕头厂污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种枕头厂污水处理装置。
背景技术
众所周知，枕头是人们日常最常见的床上用品之一，而枕头的加工过程中，需要对枕头进行水洗，而由于枕头的加工过程中会产生很多的丝绒，而丝绒经过水洗之后会混合在水中，因此，在对枕头厂污水处理时需要对污水中的丝绒进行处理。
目前，现有枕头厂污水处理装置在处理污水的过程中，其主要功能是将污水中的各种重金属以及有害物质进行清除，而污水中的丝绒杂质不能够进行有效的清理，一般丝绒都会跟随污水进入污水处理装置再通向外界，这就导致现有污水处理装置不能有效收集杂质的问题出现。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种枕头厂污水处理装置，解决了现有污水处理装置不能有效收集杂质的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种枕头厂污水处理装置，包括机架，所述机架的顶部固定连接有套桶，所述套桶内腔之间活动连接有旋转辊，所述旋转辊的外侧固定连接有螺旋叶片，所述螺旋叶片的内部贯穿连接有筛板，所述旋转辊的左端贯穿套桶连接有第一电机，所述套桶底部的左侧连通有导污管，所述导污管外侧的下部套接有筛桶，所述筛桶外侧的上部与下部均套接有支撑环，所述支撑环外侧的中部开设有滑槽，所述滑槽的内腔活动连接有滑块，所述滑块的外侧固定连接有外壳，所述外壳内腔左侧的中部活动连接有第一锥形齿轮，所述筛桶外侧的中部套接有第二锥形齿轮，所述第一锥形齿轮的左侧贯穿外壳连接有机轴，所述机轴的左端贯穿机架连接有第二电机。
优选的，所述外壳底部的中部连通有排污管，且外壳左侧的上部与下部分别与机架内腔左侧的上部与下部固定连接。
优选的，所述套桶顶部的左侧连通有进污管，且套桶底部的左侧与水平方向之间的夹角为五度。
优选的，所述第一锥形齿轮与第二锥形齿轮均位于外壳的内腔，且第一锥形齿轮底部的右侧与第二锥形齿轮顶部的左侧啮合。
优选的，所述筛桶完全位于外壳的内腔，且筛桶为网状桶。
优选的，所述导污管的底部依次贯穿外壳与筛桶并延伸至筛桶的内腔，且导污管位于筛桶内腔中部的上部。
工作原理：启动第二电机，第二电机通过机轴、第一锥形齿轮和第二锥形齿轮带动筛桶转动，此时，滑块在滑槽的内腔转动，而支撑环有效对筛桶进行支撑并保持筛桶的稳定，筛桶在高速转动时，污水内的水流能够在离心力的作用下被甩出筛桶，而污水内的杂质能够被保留在筛桶内，使得该枕头厂污水处理装置能够有效收集杂质，启动第一电机，第一电机通过旋转辊带动螺旋叶片转动，筛板跟随螺旋叶片同步运动，将污水从进污管导入套桶内腔，污水在套桶内腔从左往后滑动并经过筛板，水流穿过筛板时，杂质会被筛板阻挡，而螺旋叶片在转动的过程中，会将杂质向导污管一侧推动并最终送入导污管中，能够初步对杂质进行筛选，提高了该装置能够有效收集杂质的优点。
(三)有益效果
本发明提供了一种枕头厂污水处理装置。具备以下有益效果：
(1)、本发明通过设置第二电机、筛桶、支撑环和滑块，使得启动第二电机，第二电机通过机轴、第一锥形齿轮和第二锥形齿轮带动筛桶转动，此时，滑块在滑槽的内腔转动，而支撑环有效对筛桶进行支撑并保持筛桶的稳定，筛桶在高速转动时，污水内的水流能够在离心力的作用下被甩出筛桶，而污水内的杂质能够被保留在筛桶内，从而实现了该枕头厂污水处理装置能够有效收集杂质的优点。
(2)、本发明通过设置螺旋叶片和筛板，使得启动第一电机，第一电机通过旋转辊带动螺旋叶片转动，筛板跟随螺旋叶片同步运动，将污水从进污管导入套桶内腔，污水在套桶内腔从左往后滑动并经过筛板，水流穿过筛板时，杂质会被筛板阻挡，而螺旋叶片在转动的过程中，会将杂质向导污管一侧推动并最终送入导污管中，能够初步对杂质进行筛选，从而提高了该装置能够有效收集杂质的优点。
