申请日2018.03.31
公开(公告)日2018.06.29
IPC分类号C02F1/00; C02F1/52; B01F13/10; B01F7/18; B01F15/00
摘要
一种改善型的污水处理装置，包括主机体，所述主机体内设有第一搅料腔，所述第一搅料腔上侧的所述主机体内设有第一空腔，所述第一空腔上侧的所述主机体内设有第二空腔，所述第二空腔上侧的所述主机体内设有第二搅料腔，所述第二空腔内滑动配合连接有联动滑块，所述联动滑块上下两侧端面内分别设有第一凹槽和第二凹槽，所述第一凹槽与所述第二凹槽之间的部分内转动配合连接有第一转轴，所述第一转轴顶部末端固设有伸入所述第一凹槽内的第一齿轮，所述第一转轴底部末端固设有伸入所述第二凹槽内的第二齿轮，所述第二搅料腔与所述第二空腔之间的部分内转动配合连接有伸入所述第一凹槽内的第一齿轮件。
权利要求书
1.一种改善型的污水处理装置，包括主机体，其特征在于：所述主机体内设有第一搅料腔，所述第一搅料腔上侧的所述主机体内设有第一空腔，所述第一空腔上侧的所述主机体内设有第二空腔，所述第二空腔上侧的所述主机体内设有第二搅料腔，所述第二空腔内滑动配合连接有联动滑块，所述联动滑块上下两侧端面内分别设有第一凹槽和第二凹槽，所述第一凹槽与所述第二凹槽之间的部分内转动配合连接有第一转轴，所述第一转轴顶部末端固设有伸入所述第一凹槽内的第一齿轮，所述第一转轴底部末端固设有伸入所述第二凹槽内的第二齿轮，所述第二搅料腔与所述第二空腔之间的部分内转动配合连接有伸入所述第一凹槽内的第一齿轮件，所述第二搅料腔内设有与所述第一齿轮件底部动力配合连接的搅拌机构，所述第二空腔与所述第一空腔之间的部分内固设有第一电机，所述第一电机顶部末端动力连接有伸入所述第二凹槽内的第二齿轮件，所述第二空腔右侧的所述主机体内设有上下延伸设置的第一进料道，所述第一进料道底部延伸末端与所述第一搅料腔相连通设置的，所述第一进料道顶部延伸末端与所述第二搅料腔之间相连通设置有第二进料道，所述第一进料道内相连通设有左右延伸设置的导滑腔，所述导滑腔左侧延伸末端延伸至所述第二空腔的下侧位置，所述导滑腔内滑动配合连接有导滑块，所述导滑块内贯通设有连通孔，所述第二空腔与所述导滑腔之间的部分内相连通设有连通槽，所述连通槽内转动配合连接有连接齿轮，所述第二凹槽右侧的所述联动滑块底部端面内设有用以与所述连接齿轮顶部最大外接圆动力配合连接的第一齿条部，所述导滑块顶部端面靠近左侧位置处设有用以与所述连接齿轮底部最大外接圆动力配合连接的第二齿条部，所述第一电机底部末端动力连接有伸入所述第一空腔内的第一锥轮，所述第一电机的外部还设置有承护装置。
2.根据权利要求1所述的一种改善型的污水处理装置，其特征在于：所述第一齿轮件位于所述第一齿轮左侧的所述所述第一凹槽内且相对设置;所述第二齿轮件位于所述第二齿轮左侧的所述第二凹槽内且相对设置。
3.根据权利要求1所述的一种改善型的污水处理装置，其特征在于：所述联动滑块左侧的端面内螺纹配合连接有向左侧延伸设置的调节螺杆，所述调节螺杆左侧延伸末端与第二电机动力配合连接，所述第二电机外表面嵌于所述第二空腔左侧内壁内，且与之固定配合连接。
4.根据权利要求1所述的一种改善型的污水处理装置，其特征在于：所述导滑块右侧的所述导滑腔顶压配合连接有顶压弹簧。
5.根据权利要求1所述的一种改善型的污水处理装置，其特征在于：所述第一空腔与所述一搅料腔之间的部分内转动配合连接有上下延伸设置的第二转轴，所述第二转轴顶部末端固设有伸入所述第一空腔内的第二锥轮，所述第二锥轮与所述第一锥轮动力配合连接，所述第二转轴底部延伸末端伸入所述第一搅料腔内且与所述第一搅料腔内底壁转动配合连接，所述第一搅料腔内的所述第二转轴外壁上固设有多组等距排布设置的搅拌叶片。
6.根据权利要求1所述的一种改善型的污水处理装置，其特征在于：所述承护装置包括减震板和减温片，所述减震板设置在所述第一电机的左端和右端且与所述第一电机4固定连接，所述减温片设置在所述第一电机的前端和后端且与所述第一电机固定连接，所述第二电机的外部也相应地设置有所述承护装置。
说明书

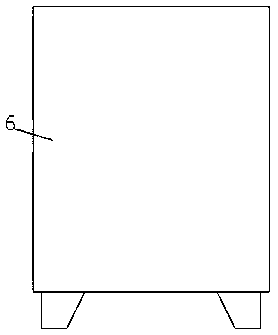

一种改善型的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种改善型的污水处理装置。
背景技术
现代社会的进步和发展离不开水资源，然而人们每天都在大量消耗着地球的水，因此为节约地球上这些仅有水资源，如何对污水重新利用越来约得到人们的重视;污水处理是目前工业生产领域经常需要的一道程序，尤其是针对各种纺织、造纸、印染、化工等产业，由于废水量大，如不进行可靠的污水处理，则将对环境造成极其严重的污染;现在的改善型的污水处理装置只能去除污水中的杂质，而对于污水中那些化学成分的物质难以清除，目前在进行污水处理时，向污水中加入化学药剂，加快沉淀，反应掉有毒物质，此时就需要使用污水搅拌机对污水进行搅拌，加快污水中的物质与化学进行反应，污水搅拌机的搅拌轴和搅拌杆在动力电机的带动下转动，对污水进行搅拌，但是目前的污水搅拌机，设计单一，在加入化学药剂时步骤繁琐，从而造成搅拌效率较差。
发明内容
本发明的目的在于提供一种改善型的污水处理装置，用于克服现有技术中的上述缺陷。
根据本发明的一种改善型的污水处理装置，包括主机体，所述主机体内设有第一搅料腔，所述第一搅料腔上侧的所述主机体内设有第一空腔，所述第一空腔上侧的所述主机体内设有第二空腔，所述第二空腔上侧的所述主机体内设有第二搅料腔，所述第二空腔内滑动配合连接有联动滑块，所述联动滑块上下两侧端面内分别设有第一凹槽和第二凹槽，所述第一凹槽与所述第二凹槽之间的部分内转动配合连接有第一转轴，所述第一转轴顶部末端固设有伸入所述第一凹槽内的第一齿轮，所述第一转轴底部末端固设有伸入所述第二凹槽内的第二齿轮，所述第二搅料腔与所述第二空腔之间的部分内转动配合连接有伸入所述第一凹槽内的第一齿轮件，所述第二搅料腔内设有与所述第一齿轮件底部动力配合连接的搅拌机构，所述第二空腔与所述第一空腔之间的部分内固设有第一电机，所述第一电机顶部末端动力连接有伸入所述第二凹槽内的第二齿轮件，所述第二空腔右侧的所述主机体内设有上下延伸设置的第一进料道，所述第一进料道底部延伸末端与所述第一搅料腔相连通设置的，所述第一进料道顶部延伸末端与所述第二搅料腔之间相连通设置有第二进料道，所述第一进料道内相连通设有左右延伸设置的导滑腔，所述导滑腔左侧延伸末端延伸至所述第二空腔的下侧位置，所述导滑腔内滑动配合连接有导滑块，所述导滑块内贯通设有连通孔，所述第二空腔与所述导滑腔之间的部分内相连通设有连通槽，所述连通槽内转动配合连接有连接齿轮，所述第二凹槽右侧的所述联动滑块底部端面内设有用以与所述连接齿轮顶部最大外接圆动力配合连接的第一齿条部，所述导滑块顶部端面靠近左侧位置处设有用以与所述连接齿轮底部最大外接圆动力配合连接的第二齿条部，所述第一电机底部末端动力连接有伸入所述第一空腔内的第一锥轮，所述第一电机的外部还设置有承护装置。
进一步的技术方案，所述第一齿轮件位于所述第一齿轮左侧的所述第一凹槽内且相对设置;所述第二齿轮件位于所述第二齿轮左侧的所述第二凹槽内且相对设置。
进一步的技术方案，所述联动滑块左侧的端面内螺纹配合连接有向左侧延伸设置的调节螺杆，所述调节螺杆左侧延伸末端与第二电机动力配合连接，所述第二电机外表面嵌于所述第二空腔左侧内壁内，且与之固定配合连接。
进一步的技术方案，所述导滑块右侧的所述导滑腔顶压配合连接有顶压弹簧。
进一步的技术方案，所述第一空腔与所述第一搅料腔之间的部分内转动配合连接有上下延伸设置的第二转轴，所述第二转轴顶部末端固设有伸入所述第一空腔内的第二锥轮，所述第二锥轮与所述第一锥轮动力配合连接，所述第二转轴底部延伸末端伸入所述第一搅料腔内且与所述第一搅料腔内底壁转动配合连接，所述第一搅料腔内的所述第二转轴外壁上固设有多组等距排布设置的搅拌叶片。
进一步的技术方案，所述承护装置包括减震板和减温片，所述减震板设置在所述第一电机的左端和右端且与所述第一电机4固定连接，所述减温片设置在所述第一电机的前端和后端且与所述第一电机固定连接，所述第二电机的外部也相应地设置有所述承护装置。
本发明的有益效果是：本发明结构简单，操作方便，通过第一电机控制第二齿轮件以及第一锥轮同时转动，然后由第二齿轮件带动第二齿轮、第一转轴、第一齿轮以及与第一齿轮啮合连接的第一齿轮件转动，进而实现由第一齿轮件带动搅拌机构对第二搅料腔内的化学药剂进行混合配比搅拌工作，当配合完成后，由第二电机带动调节螺杆转动，由调节螺杆带动联动滑块滑动至第二空腔内的最右侧位置，此时，由联动滑块带动第一齿轮脱离第一齿轮件，同时，使第二齿轮脱离第二齿轮件，此时，由第一齿条部带动连接齿轮转动，使接齿轮带动第二齿条部以及第二齿条部上的导滑块滑动至导滑腔内的最左侧位置，同时，使连通孔与第一进料道处于完全相对位置，此时，使第二搅料腔的化学药剂经第二进料道以及第一进料道流入第一搅料腔内，然后通过控制第一电机带动第一锥轮以及与第一锥轮啮合连接的第二锥轮转动，此时，由第二锥轮带动搅拌叶片实现高效搅拌工作，从而实现自动控制加药工作，提高工作效率，减少了人工操作步骤。
