申请日2003.08.19
公开(公告)日2004.12.08
IPC分类号C02F1/00
摘要
本实用新型涉及一种污水处理过程的在线连续监控装置。所要解决的技术问题是提供一种实时、在线、连续集中监控的污水处理过程的在线连续监控装置。解决该问题的技术方案是:监控装置设有PLC模数转换器,其输入端接有酸碱度检测仪、超声波流量计、至少两个用于控制环保设备的电流传感器和至少两个用于控制生产设备的电流传感器,所述电流传感器分别与控制环保设备的关键电动机和控制生产设备的关键电动机相连接;PLC模数转换器的输出端与工控下位计算机相接,下位计算机通过公共网与工控上位计算机相连;下位计算机还连接一个可受其控制的等比例采样器。本实用新型适用于有污水排放的工矿企业。
権利要求書

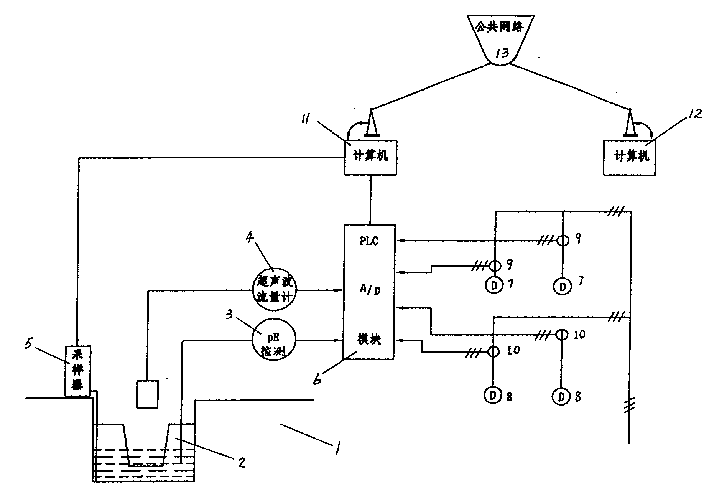

1.一种污水处理过程的在线连续监控装置,具有至少一个污水达标 标准排放口(1)、至少一个集中曝气池(2)、至少两台控制环保设备 的关键电动机(7)、至少两台控制生产设备的关键电动机(8),其特 征在于:监控装置还设有PLC模数转换器(6),其输入端接有酸碱 度检测仪(3)、超声波流量计(4)、至少两个用于控制环保设备的电 流传感器(9)和至少两个用于控制生产设备的电流传感器(10),所 述电流传感器分别与控制环保设备的关键电动机(7)和控制生产设 备的关键电动机(8)相连接;PLC模数转换器(6)的输出端与工控 下位计算机(11)相接,下位计算机通过公共网(13)与工控上位计 算机(12)相连;下位计算机还连接一个可受其控制的等比例采样器 (5)。
说明书
污水处理过程的在线连续监控装置
技术领域
本实用新型涉及一种污水处理过程的在线连续监控装置。适用于各工 矿企业(如化工、造纸、印染、发电等)行业污水处理过程和污水处理后 排放过程的连续监控。
背景技术
化工、造纸、印染、发电等行业生产离不开水,污水排放也自然不可 避免。大大小小的企业采用生化、物理等方法进行污水处理,但总有部分 企业为节约成本,减少用工等把污水处理装置当个摆设,不开机、不投药、 不曝气,一句话直接偷排,严重危害环境,同时严重干扰了环保部门对污 染源和污染物质的总量控制。而且环境监督执法机构要对几百家甚至几千 家排污企业实行监管,确实也管了东头管不了西头,难度非常大。
发明内容
本实用新型要解决的技术问题是:提供一种实时、在线、连续集中监 控的污水处理过程的在线连续监控装置,它可对众多企业实行实时在线连 续集中监控,把各企业污水排放质量、数量和环保设备运行率显示、记录、 统计,不仅节约大量人力、物力,而且有如环监人员时刻在现场。
本实用新型所采用的技术方案是:污水处理过程的在线连续监控装 置,具有至少一个污水达标标准排放口、至少一个集中曝气池、至少两台 控制环保设备的关键电动机、至少两台控制生产设备的关键电动机,其特 征是监控装置还设有PLC模数转换器,其输入端接有酸碱度检测仪、超声 波流量计、至少两个用于控制环保设备的电流传感器和至少两个用于控制 生产设备的电流传感器,所述电流传感器分别与控制环保设备的关键电动 机和控制生产设备的关键电动机相连接;PLC模数转换器的输出端与工控 下位计算机相接,下位计算机通过公共网与工控上位计算机相连;下位计 算机还连接一个可受其控制的等比例采样器。
本实用新型的有益效果是:本监控装置可实现对生产设备和环保设备 同步运行状况、污水处理量以及远程污水采样抽检等技术手段对各污水排 放单位实施污水在线连续监控的目的,在线、实时、连续监督污水排放单 位切实管好、用好污水处理装置和污水达标排放。
