申请日2003.08.20
公开(公告)日2004.09.01
IPC分类号C02F1/461; C02F1/44
摘要
一种带电解槽的家用多功能纯净水处理机，可以产生不同pH值的纯净水，满足不同的生活需要，它可以直接安装在家庭的水龙头上，由箱体外壳、水过滤装置、水电解装置、电路控制部分、面板控制部分以及进出水装置部分和液晶显示部分组成，水龙头将水引出后，经过滤装置的中空纤维丝过滤、活性炭过滤以及陶瓷滤芯高效过滤后，再将其经过电解槽进行电解，选择控制面板的水pH值选择开关，可以得到多种不同pH值的、适合人体健康饮用的碱性水、保健美容用的酸性水以及直饮纯净水，该设备结构紧凑，将水细分成多种人体对纯净水的需要，纳米灭菌材料的添加，大大加强了灭菌、抗菌功能，高精度纯化，全自动清洗，安全可靠，为家用多功能水处理机之佳品。
権利要求書
1.一种带电解槽的家用多功能纯净水处理机，由箱体外壳、水过滤 装置、电路控制部分、面板控制部分以及液晶显示部分组成，水过滤装 置、电路控制部分和面板控制部分安装在箱体外壳内部，电路控制部分 连接面板控制部分，面板控制部分连接液晶显示部分，面板控制部分上 设置有触摸屏选择开关，进水管同水过滤装置下部的弹簧接口连接，水 过滤装置内部依次设置有中空纤维丝过滤器、活性碳过滤器以及陶瓷滤 芯过滤器，其特征是：该水处理机箱体内有电解槽，电解槽下部有小孔 连接所述水过滤装置上部的出水口，电解槽内竖直设置有三片镀钌钛质 电极，镀钌钛质电极自左至右平行设置，顶部有导体连接电路控制部分， 机体顶部与电解槽上部相连有内嵌直入式电解质添加剂药筒，电解槽顶 部有出水孔连接箱体顶部的万向出水口，万向出水口上连接有五金蛇形 管，电解槽底部设置有废水溢出管。
2.如权利要求1所述的多功能纯净水处理机，其特征是：所述 过滤芯、电解槽以及进出水接口采用添加纳米灭菌母粒材料。
说明书
一种带电解槽的家用多功能纯净水处理机
技术领域
本实用新型涉及一种带电解槽家用多功能纯净水处理机。
背景技术
现有市面上的家用纯净水处理机，仅是将自来水直接经过一种或两 种过滤芯过滤，纯化后，直接成饮用水，而不能进一步将水处理，以适 用于家庭对纯净水的多种需求，这些带多种过滤芯的水过滤方式，完全 不能改变水的PH值，不能满足现代生活的需要，饮水机只能提供纯净水 供饮用，同时，常规机型过滤芯的使用，清洗困难，尤其是抗菌、灭菌 效果难以保证。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种带电解槽的家用多 功能纯净水处理机，该饮水机可以根据家庭用水多种需要，通过选择开 关，即可选择不同PH值的纯净水，即高PH值的碱性离子水作为保健饮 用水，中性PH值纯净离子水作为直饮纯净水，以及低PH值的美容洗涤 用水，该处理机结构紧凑，设计灵巧，使用方便，卫生可靠。
本实用新型提供以下技术方案：一种带电解槽的家用多功能纯净水 处理机，由箱体外壳、水过滤装置、电路控制部分、面板控制部分以及 液晶显示部分组成，水过滤装置、电路控制部分和面板控制部分安装在 箱体外壳内部，电路控制部分连接面板控制部分，面板控制部分连接液 晶显示部分，面板控制部分上设置有触摸屏选择开关，进水管连接在水 过滤装置下部的弹簧接口连接，水过滤装置内部依次设置有中空纤维丝 过滤器、活性碳过滤器以及陶瓷滤芯过滤器，该水处理机箱体内有电解 槽，电解槽下部有小孔连接所述水过滤装置上部的出水口，电解槽内竖 直设置有三片镀钌钛质电极，镀钌钛质电极自左至右平行设置，顶部有 导体连接电路控制部分，机体顶部与电解槽上部相连有内嵌直入式电解 质添加剂药筒，电解槽顶部有出水孔连接箱体顶部的万向出水口，万向 出水口上连接有五金蛇形管，电解槽底部设置有废水溢出管。
所述过滤芯、电解槽以及进出水接口由采用添加纳米灭菌母粒材料。
本实用新型的优点在于：饮水机使用了电解槽，在添加电解质后， 既可产生不同PH值的水，例如PH值碱性离子水、中性PH值纯净水，低 PH值弱酸性离子水用于保健、美容或者饮用，也可以产生直饮纯净水， 进入该饮水机的水经过三种过滤芯过滤后，再经过电解槽电解，面板控 制部分上设置有触摸屏PH值选择开关，液晶显示屏可以显示输出水的PH 值数据，使用非常方便，适合现代家庭生活的多种需要，有利健康。

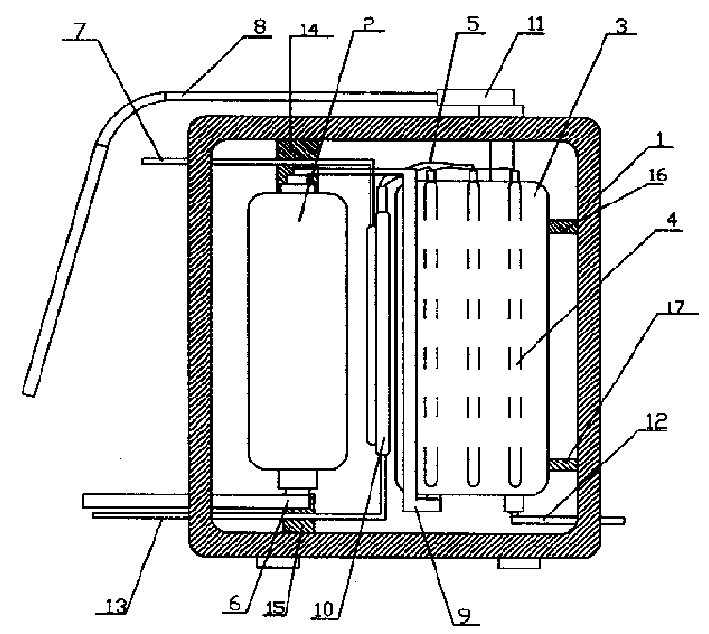

以下结合附图对本实用新型进行详细说明。
