申请日2003.08.18
公开(公告)日2004.12.22
IPC分类号C02F1/00
摘要
一种钢塑防腐水处理设备由钢体和塑料层组成，塑料层是由含热性树脂的粉末料在钢体上热融，与钢体粘结形成钢塑整体结构。本实用新型所用的热塑性树脂可以是聚乙烯、聚丙烯、聚四氟乙烯等聚烯烃类树脂中任意一种或其组合。本实用新型中的钢体可以是无外型尺寸的非标设备和容器;也可以是其他工件，如各种中压或常压设备等，可采用龟甲网增强，将(钢板网)压焊在钢体表面上，然后使之与熔融的树脂交织在一起。其钢塑面之间粘结牢固，设备内壁与法兰面一次成型，塑料层不发生移位、不脱层，不鼓泡或渗漏，只要设计时对钢结构稍加改动就能应对衬塑工艺。该水处理设备完全解决了现有环氧玻璃钢中存在的所有问题，寿命比内衬防腐长数倍。
権利要求書

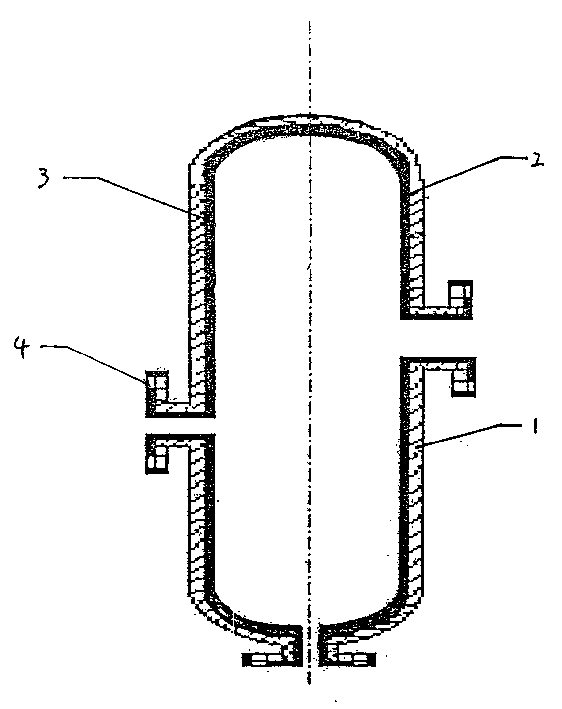

1.一种钢塑防腐水处理设备，其特征是：由钢体(1)和塑料层(2) 组成，塑料层(2)是由含热性树脂的粉末料在钢体(1)上热 融，与钢体(1)粘结形成钢塑整体结构。塑料层(2)可达2-8mm 为宜。
2.根据权利要求1所述的钢塑防腐水处理设备，其特征是：该热 性树脂可以是聚乙烯、聚丙烯、聚四氟乙烯等聚烯烃类树脂中 任意一种或其组合，粉末料的密度为40-100目。
3.根据权利要求1所述的钢塑防腐水处理设备，其特征是：钢体 (1)最大直径可达4000mm、最大长度可达8000mm;钢体(1) 表面可采用龟甲网(3)增强，压焊在钢体(1)表面上，并与 熔融的树脂交织在一起。
说明书
钢塑防腐水处理设备
一.技术领域
本实用新型涉及一种钢塑防腐水处理设备，尤其是一种钢塑内衬 防腐水处理设备。
二.背景技术
目前，我国在使用的水处理设备内衬防腐，均采用传统的衬胶、 环氧玻璃钢，环氧玻璃钢内衬防腐的缺点是：因该材料内衬是采用从 局部至全部粘附工艺，故有搭接缝，整体性差，钢体与衬层之间附着 力极小，所以，易鼓泡、脱皮、渗漏、寿命短等缺点。环氧玻璃钢一 旦破损树脂就中毒，水质就不合格，用户必需定期检查修补，维修费 用高，劳动强度大，严重影响生产周期，而极易引发锅炉事故。数据 表明全国每年因水质问题引发的锅炉事故占45%。而环氧玻璃钢一经 破损，修补又非常困难，如更换主体设备不但费用昂贵，而因设备高 大需动拆厂房，使用户非常头痛。
三.发明内容
本实用新型的任务是提供一种钢塑防腐水处理设备及相关配套 需内衬的设备，其钢塑面之间粘结牢固，设备内壁与法兰面一次成型， 塑料层不发生移位、不脱层，不鼓泡或渗漏，只要设计时对钢结构稍 加改动就能应对衬塑工艺。该水处理设备完全解决了现有环氧玻璃钢 中存在的所有问题。寿命比其它内衬防腐长数倍。
为解决上述任务，本实用新型的解决方案是：设计了一种钢塑热 融整体粘合的水处理设备由钢体和塑料层组成，塑料层是由含热性树 脂的粉末料在钢体上热融，与钢体粘结形成钢塑整体结构。这种钢塑 粘合结构是通过旋转成型工艺来实现的，即钢体安装在成型设备上旋 转，在加热到一定温度时，向钢体内壁及法兰边喷射树脂粉末料，热 融形成一层均匀的塑料层内衬。在该塑料层达到要求厚度后，剩余粉 末用鼓风吹出。如果设备外表需衬塑防腐，则将粉料喷洒在设备外表 即可。塑料衬层可达2-8mm为宜。
本实用新型所用的热塑性树脂可以是聚乙烯、聚丙烯、聚四氟乙 烯等聚烯烃类树脂中任意一种或其组合。使用粉末料根据需要添加各 种助剂。粉末料的密度为40-100目。助剂的品种和用量是所属领域 的技术人员能够选择的。
本实用新型中的钢体可以是无外型尺寸的非标设备和容器;也可 以是其他工件，如各种中压或常压设备等，其最大直径可达4000mm; 最大长度可达8000mm以内，可采用龟甲网增强，将(钢板网)压焊 在钢体表面上，然后使之与熔融的树脂交织在一起。本实用新型中的 钢壳体内壁衬塑防腐，设备内脏结构则根据部位或程度不同，采用不 锈钢、塑料板或是普通碳钢衬塑防腐。
