申请日2003.08.16
公开(公告)日2004.08.04
IPC分类号C02F3/30
摘要
本实用新型提供了一种有机废水净化器，现有的有机废水净化器处理装置占地面积大、耗资多、运行周期长。本实用新型由密封的迂回流程厌氧净化池、气动力自动迂回流程接触氧化净化池、折板型连通、斜管沉淀池组成。迂回流程厌氧净化池内设有直板并装有含成熟菌种的污泥，气动力自动迂回流程接触氧化净化池以连通管与迂回流程厌氧净化池相通，池内设有曝气装置和含成熟菌种的直管填料。斜管沉淀池通过折板型连通与气动力自动迂回流程接触氧化净化池相通，池内设有斜管填料，它具有工艺新、结构紧凑、可移动、耗资少等点，特别适用于肉联厂、植物油厂和其它生活污水、高浓度有机废水的净化装置。
権利要求書

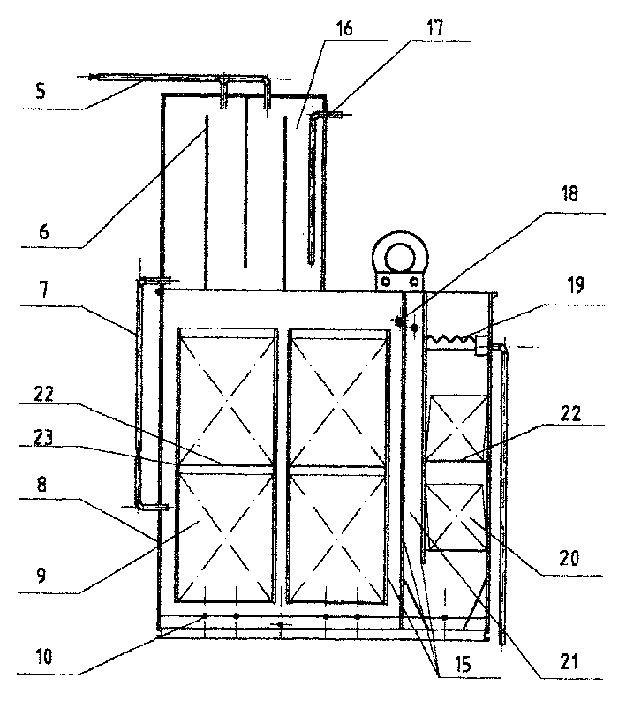

1、有机废水净化器由密封的迂回流程厌氧净化池(16)、气动力自动 迂回流程接触氧化净化池(8)、折板型连通(13)、斜管沉淀池(21)组 成，其特征在于：迂回流程厌氧净化池(16)内设有直板(6)和装有含成 熟菌种的污泥，气功力自动迂回流程接触氧化净化池(8)以连通管(7) 与迂回流程厌氧净化池(16)相通，池内设有曝氧装置、双层多组直管填 料(9)，曝氧装置由风机(1)、配气主管(2)、配气支管(10)组成。
2、根据权利要求1所述的有机废水净化器，其特征在于斜管沉淀池( 21)通过析板型连通(13)与气动力自动迂回流程接触氧化净化池(8)相 通，池内设有斜管填料(20)。
说明书
有机废水净化器
技术领域：
本实用新型涉及一种污水处理装置，具体地说是一种有机废水净化 器，特别适用于肉联厂、植物油厂和其它生活污水、高浓度有机废水的净 化装置。
背景技术：
众所周知，有机废水都含有大量的COD和BOD5，未经处理直接排放， 将会大量滋生微生物，导致水体严重缺氧而恶化，水体会发臭，严重破坏 环境。过去的有机废水净化工艺厌氧只是简单考虑其停留时间，有效空间 利用率低。传统设备好氧池内采用单循环射流曝气活性污泥法，活性污泥 菌团作为细菌载体，受冲击负荷小，菌团又容易膨胀而造成细菌大量死 亡。沉淀部份采用自由沉淀，这样即增加了成本，又使出水水质达不到很 好的效果。
实用新型内容：
本实用新型的目的是研究一种占地面积小，废水处理运行周期较短， 运行成本低、耗资较少、处理效果好的净化装置。
本实用新型的目的是通过如下技术方案来实现的：
有机废水从进水管注入封闭结构的迂回流程厌氧反应净化池(该池在 缺氧状态下驯化丰富的厌氧细菌)，经直板分格流作升降曲线运动，生污 泥微微掀起熟污泥，起着生熟混合作用。熟污泥中的厌氧细菌一经接触有 机废水，便吞噬净化有机物，产生甲烷可从气管排出，产生泥渣可从厌氧 泥渣排污管排出。有机废水经厌氧消化后浓度大幅度降低，夹带着大量厌 氧细菌途经连通管进入气动力迂回流程好氧反应净化池。随着净化环境的 改变，先前十分活跃的厌氧细菌纷纷死亡变成泥渣，好氧细菌取代厌氧细 菌进入好氧反应净化过程。配气支管将空气源源不断的送入净化池，即满 足好氧细菌繁殖的净化废水，又提供废水迂回运动的动力，减少短流，提 高设备单位体积下的净化效率。有机废水经本净化器的厌氧消化、接触好 氧净化，辅助斜管沉淀后，最大限度地降低了污染物的排放，达到保护环 境的目的。
按照本实用新型提出的有机废水净化器，与现有技术相比，它所具有 的优点是：
1、厌氧反应池不使用任何动力，不用搅拌混合设备，即可通过微运 动，克服短流实现生污泥与熟污泥的均匀混合，为厌氧消化提供良好条 件。2、接触氧化池内置有多组直管填料，通过配气支管的合理设置，从而 巧妙地使废水产生倒“S”型升降起伏运动，再次克服短流，增加废水与配 气的接触机会。好氧接触反应池有升流式的曲线运动，又有流程截面上的 升降起伏运动，从而有力地强化了对有机废水的净化。
