申请日2003.08.17
公开(公告)日2005.02.16
IPC分类号C02F9/14
摘要
本发明公开了一种一体化城市废水处理装置及工艺，装置由钢板制成，包括内电解反应区、加药混合系统、螺旋絮凝沉降区、生物反应区，废水经内电解反应，絮凝沉降(除磷)再经好氧(硝化)生物反应和厌氧(反硝化)生物反应两段工艺处理，再加上双层滤池的物理截污功能，最终处理出水达到GB8978-1996一级排放标准，由于采用一体化处理工艺，占地面积小，设备投资少，处理效果好，很适合于城市小区、乡镇小城区、城市餐饮、食品加工屠宰等中小型企业安装使用。
権利要求書

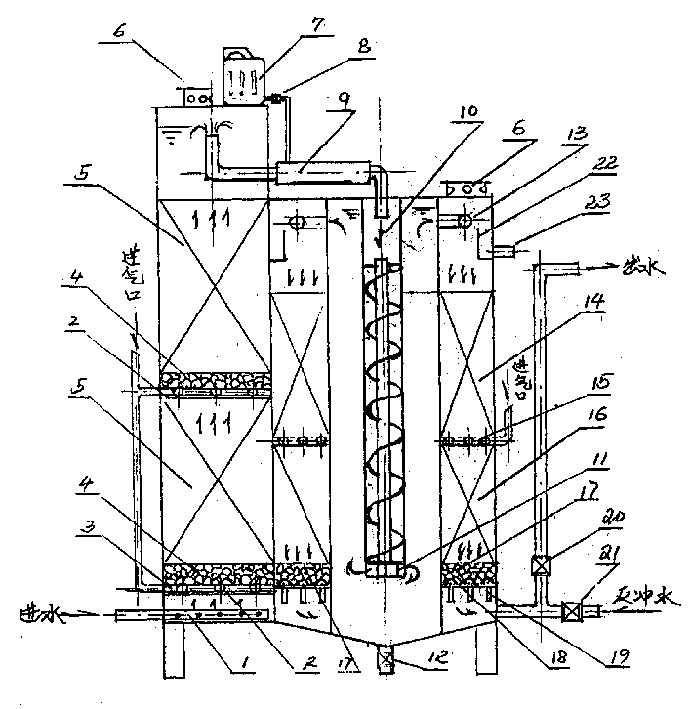

1、一种一体化城市废水处理装置及工艺，包括内电解反应区、加药混合系 统、螺旋絮凝沉降区、生物反应区。在内电解反应区底部装有与进水口连通的 穿孔布水管1，区间下部置有开孔承托板2，上面装有卵石层4，卵石层中间置 有与进气口连通的穿孔布气管3，卵石层上填装有铁—碳极性材料5。顶盖上安 装有透气窗6，药剂罐7，电磁阀8，通过电磁阀8用细管将药剂罐7和带有管 式搅拌器的连通管9连通，连通管9将A区和B区联通，B区中间装有螺旋导流 管10，导流管10下端装有旋流器11，B区下端有排污阀12，整个B区为一圆 筒形沉淀池。B区上部用联通布水管与C区相联通，C区中间填装有好氧型生物 滤料层14和厌氧型生物滤料层16，滤料层中分别生长有各种好氧型、兼氧型和 厌氧型微生物，两滤层中间装有与进气口连通的穿孔布气管15，通过15向好氧 滤层曝气供氧，C区下部设置有由卵石层17、承托板18的承托层，承托板18 上装有若干反冲滤头19，底部还装有出水阀20，反冲进水阀21。
2、根据权利要求1所述
螺旋絮凝沉降区内螺旋导流管由单片或多片同向螺旋片组成，导流管下端 出水处装有与螺旋片同向的旋流片组成的旋流器11，以形成旋转水流，生物反 应区中好氧型滤料层14采用活性炭、煤渣、纤维球或其他多孔隙滤料，厌氧滤 层16采用陶粒、膨胀贝叶岩、沸石、矿渣等多孔隙性滤料。要求好氧滤料层14 所选用的滤料的比重必须比厌氧滤料层16的滤料小，而粒径必须比厌氧滤层16 大，水流方向为下向流，以形成反粒度滤池结构，以加强C区的物理截污和生 物处理功能。
说明书
一种一体化城市废水处理装置及工艺
技术领域
本发明涉及一种城市废水处理装置及工艺，特别是高浓度城市餐 饮业污水、屠宰、食品加工业废水的处理工艺装置。
技术背景
目前，对于城市废水特别是高浓度城市污水如餐饮业、食品加工 业、屠宰业等污水处理大多采用厌氧、好氧等传统活性污泥工艺及其 派生出的氧化沟、AB法、SBR法等工艺，但这类工艺具有占地面积大、 设备设施投资和运行费用高、处理时间长，出水水质不稳定，很难为 城市生活小区和城市餐饮、食品加工、屠宰等中小型企业所能接受， 近年从国外引进的BAF曝气生物滤池工艺，具有容积负荷大、生物量 高，处理效果较好，且占地面积小，投资和运行费用相对较少等优点， 但由于BAF工艺的特点，整个滤池处于曝气运行状态，厌氧型反硝化 菌的繁殖受到抑制，虽然在好氧型生物膜的深层也存在厌氧环境，但 这种微小的厌氧环境的反硝化脱氮作用十分有限，因此，在常规的 BAF曝气生物滤池的反硝化脱氮过程很难完全进行，这直接影响了废 水中总氮的去除，要使BAF工艺在去除有机污染物的同时又达到除氮 的目的，就必须另外增加一套除氮曝气生物滤池，这无形间加大了设 备设施的占地面积、增加投资，使BAF工艺失去竞争优势，且BAF工 艺大多采用单层滤池结构，物理截污能力差，滤层易堵塞，反冲频繁， 运行周期短等缺点。
发明内容
本发明的目的是提出一种城市污水，特别是高浓度城市污水处理 装置及工艺，以克服背景技术中的缺点，该工艺装置为一体化结构， 占地面积小，设备投资省，运行费用低，并具有良好的脱氮除磷作用。 十分适合于城市小区、乡镇小城区和城市餐饮、食品加工、屠宰等中 小型企业安装使用。
本发明由内电解反应区、加药混合系统、螺旋絮凝沉降区、双滤 层生物反应区组成的一体式废水处理装置，内电解反应区内填装有经 活化处理的铁(铝)-碳极性合金填料，当污水从进水口以升流式进 入到内电解反应区中进行一系列的电化反应，废水中有机污染物分子 在内电场作用下产生裂变，大分子物质化解为小分子物质，难溶难降 解物转化为易溶易降解物，并产生强烈的电凝絮、电沉降作用使污水 中悬浮污物迅速脱除，同时安置于内电解反应区上部的加药混合系统 中的电磁阀开启，药剂罐中的助凝剂和经内电解处理后的废水，进入 到系统中经管式混合器的充分混合，另外，经内电场作用所产生的铁、 铝等金属离子与废水中的磷离子结合生成难溶性沉淀物，与污水一道 随连通管进入到螺旋絮凝沉降区中进行絮凝沉降和渣水分离，同时达 到除磷的目的。上清液从上部穿孔布水管中均匀地进到双滤层生物反 应区中进行生物化解和物理截污过程，生物反应区内填装有两层由不 同粒度不同密度多孔隙生物填料组成反粒度生物滤池，里面繁殖着大 量的以有机污染物、NH3-N、硝酸盐、亚硝酸盐为食料的各种类型微 生物，安装在两层滤料中间的穿孔曝气管由进气口压入空气对上层滤 料进行曝气充氧，这样就形成了上层为好氧层，下层为厌氧层的双层 生物滤池，进水在经过内电解反应区和絮凝沉降区的电化反应和絮凝 沉降(除磷)作用再加上生物反应区中好氧、厌氧两段生化处理和硝 化-反硝化过程使废水中的有机污染物，NH3-N、TN、Tp等得到有效 的去除，同时由于生物反应区采用反粒度双滤层滤池结构，大大地增 强了滤池本身的物理截污能力，减少反冲、延长运行周期，有关反粒 度生物滤池工艺结构，本发明者在《具有去除微污染功能的净水工艺 装置》专利申请中亦有同样的论述<专利申请号：03251442.5>，在生 物反应区下部的承托板上装有卵石层和若干排列有序的反冲滤头，具 有承托滤料和反冲布水的作用，通过定期反冲促使滤层中生物膜更新 保持生物膜的活性，清洁滤层防止堵塞，使整个生物滤池处于良好的 运行状态。
