申请日2018.03.31
公开(公告)日2018.11.13
IPC分类号F16L15/08
摘要
本实用新型公开了一种便于安装软水处理器进水管，包括单流管道与弹性卡扣，所述单流管道的一侧外表面设有双流管道，且单流管道与双流管道之间设有限速块，所述双流管道的上端外表面固定安装有一号连接螺丝，且一号连接螺丝的外表面远离双流管道的一端固定安装有一号螺纹接头，所述一号螺纹接头的上端外表面设有一号管头，所述单流管道的下端外表面固定安装有二号连接螺丝。本实用新型所述的一种便于安装软水处理器进水管，设有一号螺纹接头、限速块和弹性卡扣，能够方便进行损坏管头的更换，减少水管的浪费，限制水流的速度，并能方便进行管体的集中和固定，适用于不同工作状况，带来更好的使用前景。
权利要求书

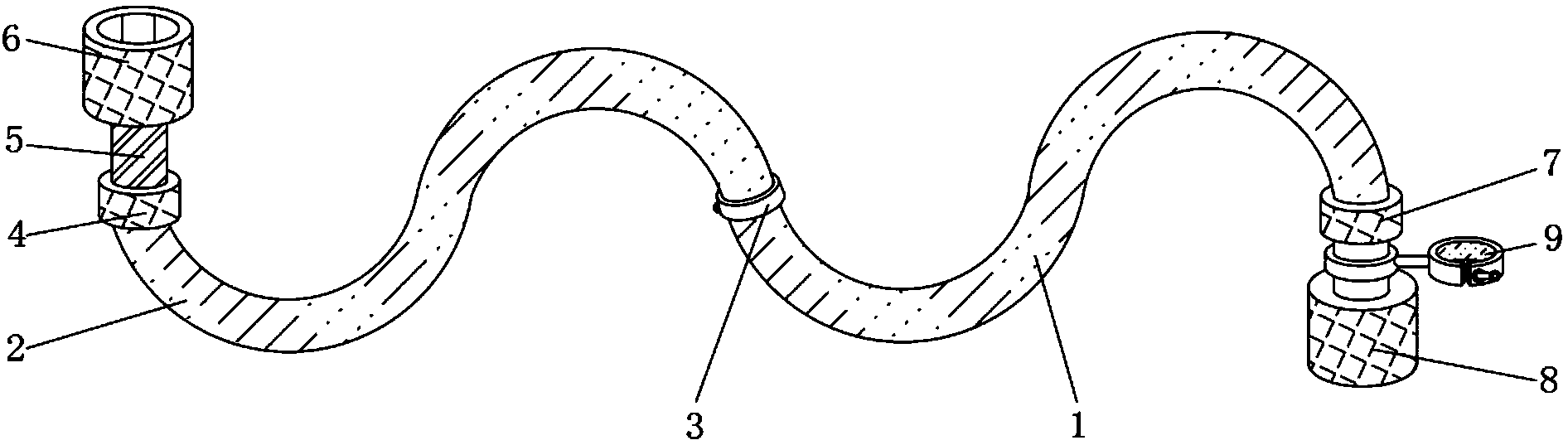

1.一种便于安装软水处理器进水管，包括单流管道(1)与弹性卡扣(9)，其特征在于：所述单流管道(1)的一侧外表面设有双流管道(2)，且单流管道(1)与双流管道(2)之间设有限速块(3)，所述双流管道(2)的上端外表面固定安装有一号连接螺丝(4)，且一号连接螺丝(4)的外表面远离双流管道(2)的一端固定安装有一号螺纹接头(5)，所述一号螺纹接头(5)的上端外表面设有一号管头(6)，所述单流管道(1)的下端外表面固定安装有二号连接螺丝(7)，且二号连接螺丝(7)的下方设有二号管头(8)，所述双流管道(2)的内表面一侧固定安装有一号内管道(10)，且双流管道(2)的内表面另一侧固定安装有二号内管道(11)，所述限速块(3)的一侧外表面设有拉环(12)，且限速块(3)的外表面偏下位置处设有上滑槽(13)，所述上滑槽(13)的内表面一侧活动安装有半圆滑块(14)，且半圆滑块(14)的下端外表面设有中接杆(15)，所述单流管道(1)的外表面靠近限速块(3)的一端设有下滑槽(16)，所述二号连接螺丝(7)的下端外表面固定安装有二号螺纹接头(17)，且二号螺纹接头(17)的外表面活动安装有转轴(18)，所述二号螺纹接头(17)的外表面靠近转轴(18)的一侧设有连杆(19)，所述弹性卡扣(9)通过连杆(19)与二号螺纹接头(17)固定连接，且弹性卡扣(9)的前端外表面设有拉块(20)。
2.根据权利要求1所述的一种便于安装软水处理器进水管，其特征在于：所述限速块(3)与拉环(12)之间的连接方式为焊接，且拉环(12)的外表面设有保护套。
3.根据权利要求1所述的一种便于安装软水处理器进水管，其特征在于：所述半圆滑块(14)的数量为两组，且半圆滑块(14)与中接杆(15)之间的连接方式为滚动连接。
4.根据权利要求1所述的一种便于安装软水处理器进水管，其特征在于：所述弹性卡扣(9)本身为伸缩结构，且弹性卡扣(9)与连杆(19)之间的连接方式为熔接。
5.根据权利要求1所述的一种便于安装软水处理器进水管，其特征在于：所述转轴(18)的旋转角度为零至三百六十度，且转轴(18)的内表面与二号螺纹接头(17)的外表面之间设有耐磨片。
6.根据权利要求1所述的一种便于安装软水处理器进水管，其特征在于：所述一号管头(6)与一号螺纹接头(5)、二号管头(8)与二号螺纹接头(17)之间的连接方式均为螺纹连接。
说明书
一种便于安装软水处理器进水管
技术领域
本实用新型涉及进水管领域，特别涉及一种便于安装软水处理器进水管。
背景技术
进水管，是指通过水流运行的相关设备，在其中主要起到净化、除杂等作用，在水处理器中应用广泛，具有体积小、制作成本低、便于使用等特点;传统的进水管在使用时存在一定的弊端，没有相应的固定设施，导致进水管的日常放置较为不便，无法直接通过进水管进行水流速度的控制，增加了不必要的电力损耗，此外，管头由于经常性的使用和拆卸，导致其内部的螺纹容易被磨损，致使其无法使用，造成了资源的浪费，给进水管的使用带来了一定的麻烦，为此，我们提出了一种便于安装软水处理器进水管。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种便于安装软水处理器进水管。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种便于安装软水处理器进水管，包括单流管道与弹性卡扣，所述单流管道的一侧外表面设有双流管道，且单流管道与双流管道之间设有限速块，所述双流管道的上端外表面固定安装有一号连接螺丝，且一号连接螺丝的外表面远离双流管道的一端固定安装有一号螺纹接头，所述一号螺纹接头的上端外表面设有一号管头，所述单流管道的下端外表面固定安装有二号连接螺丝，且二号连接螺丝的下方设有二号管头，所述双流管道的内表面一侧固定安装有一号内管道，且双流管道的内表面另一侧固定安装有二号内管道，所述限速块的一侧外表面设有拉环，且限速块的外表面偏下位置处设有上滑槽，所述上滑槽的内表面一侧活动安装有半圆滑块，且半圆滑块的下端外表面设有中接杆，所述单流管道的外表面靠近限速块的一端设有下滑槽，所述二号连接螺丝的下端外表面固定安装有二号螺纹接头，且二号螺纹接头的外表面活动安装有转轴，所述二号螺纹接头的外表面靠近转轴的一侧设有连杆，所述弹性卡扣通过连杆与二号螺纹接头固定连接，且弹性卡扣的前端外表面设有拉块。
优选的，所述限速块与拉环之间的连接方式为焊接，且拉环的外表面设有保护套。
优选的，所述半圆滑块的数量为两组，且半圆滑块与中接杆之间的连接方式为滚动连接。
优选的，所述弹性卡扣本身为伸缩结构，且弹性卡扣与连杆之间的连接方式为熔接。
优选的，所述转轴的旋转角度为零至三百六十度，且转轴的内表面与二号螺纹接头的外表面之间设有耐磨片。
优选的，所述一号管头与一号螺纹接头、二号管头与二号螺纹接头之间的连接方式均为螺纹连接。
本实用新型所达到的有益效果是：该便于安装软水处理器进水管，通过设置的一号螺纹接头，能够方便进行损坏管头的更换，减少水管的浪费，提高资源的利用率，通过设置的限速块，能够限制水流的速度，减少水速对处理器的影响，通过设置的弹性卡扣，能够方便进行管体的集中和固定，减少进水管放置时占据的空间，整个进水管结构简单，操作方便，使用的效果相对于传统方式更好。
