申请日2003.08.05
公开(公告)日2004.08.25
IPC分类号E03D1/012; E03D1/33; E03C1/12
摘要
一种可全面利用生活废水的冲厕装置，属洁具卫生设备。由冲水水箱、废水蓄水箱和连接在冲水水箱和废水蓄水箱之间的吸水器所构成，所述的吸水器中设有一与自来水进入口相接的动力水室和一与废水进入口相接的混合水室，两水室之间具有一通道相通，该通道的与混合水室相接的出口为一个拉法尔式喷嘴出口，在所述的动力水室中还设有一受控于冲水水箱中的浮球连杆的阀芯，所述的蓄水箱由设有进水口和出水口的箱体、设在箱体中的水隔离板、防油隔离板和隔离颗粒物的隔离网和浮球控制式虹吸进水口以及水位防臭排污管所构成。适合于家庭和宾馆饭店中使用。
権利要求書
1、一种可全面利用生活废水的冲厕装置，由具有一浮球止水机构的冲水 水箱、废水蓄水箱和连接在冲水水箱和废水蓄水箱之间的吸水器所构成，其 特征是所述的吸水器具有一个设有自来水进入口、废水进入口和出水口的阀 体，在所述的阀体中设有一与自来水进入口相接的动力水室和一与废水进入 口相接的混合水室，两水室之间具有一通道相通，该通道的与混合水室相接 的出口为一个拉法尔式喷嘴出口，在所述的动力水室中还设有一阀芯，阀芯 的阀杆顶接在浮球止水机构的浮球连杆下方且受控于浮球连杆，所述的废水 蓄水箱为一个可全面收集生活废水并对其进行处理的废水蓄水箱，该蓄水箱 由设有进水口和出水口的箱体、设在箱体中的水隔离板、防油隔离板和隔离 颗粒物的隔离网和浮球控制式虹吸进水口以及水位防臭排污管所构成。
2、如权利要求1所述的利用生活废水的冲厕装置，其特征是所述的吸水 器的出水口为活动弯头式出水口。
3、如权利要求1所述的利用生活废水的冲厕装置，其特征是所述的废水 进入口为一个套设在阀体上的环状活动式废水进入口。
说明书
一种可全面利用生活废水的冲厕装置
技术领域
本实用新型涉及一种卫生间使用的冲厕装置。
背景技术
现有卫生间设计的带水箱便器均为百分之百使用洁净的自来水，而大量 较洁净的洗脸等污水没有得到充分的利用。为解决这个问题，中国实用新型 专利01212121.5公开了“一种自吸式家庭废水回收装置”。其构成包括废水 贮箱、翻板切换控制阀、过滤网、吸水球、下挡环、上挡网、吸水器、废水 进水管、废水溢流水管、吸水管，翻板切换控制阀和过滤网安装在水池排水 口处，吸水器安装在供厕所水箱的自来水供水管上;废水进水管一端连接在 废水贮箱上，另一端连接翻板切换控制阀，翻板切换控制阀同时与水池下水 管连接，在废水进水管之前有过滤网;废水溢流水管一端连接在废水贮箱上， 另一端插入水池下水管内;吸水管一端插在废水贮箱内，另一端与吸水器连 接，吸水管内有吸水球，吸水球放在下挡环和上挡网之间。利用自来水本身 的压力，把废水从废水贮箱内吸出与新水混合，用混合水来冲洗厕所，以达 到节约用水。这种装置的缺点一是不能利用量大的洗澡后存储在浴盆中的废 水;二是零部件多，结构复杂，使用不方便且易出故障。
实用新型内容
本实用新型的目的是克服现有技术的上述缺点，提供一种结构简单、使 用方便、可全面利用生活废水的冲厕装置。

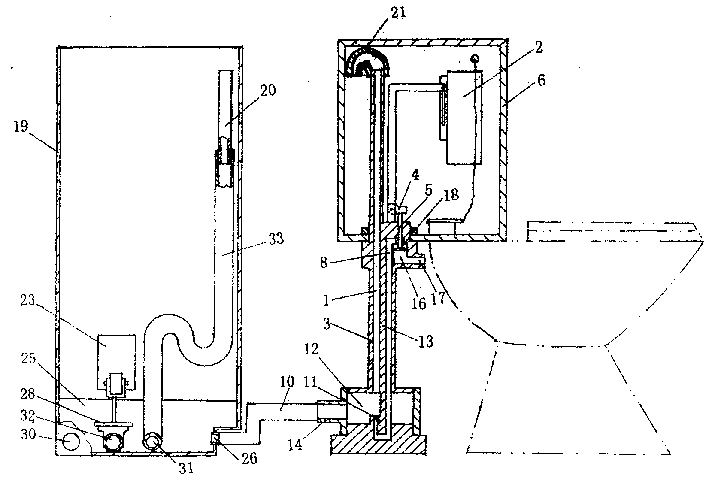

本冲厕装置由具有一浮球止水机构的冲水水箱、废水蓄水箱和连接在冲 水水箱和废水蓄水箱之间的吸水器所构成，其特征是所述的吸水器具有一个 设有自来水进入口、废水进入口和出水口的阀体，在所述的阀体中设有一与 自来水进入口相接的动力水室和一与废水进入口相接的混合水室，两水室之 间具有一通道相通，该通道的与混合水室相接的出口为一个拉法尔式喷嘴出 口，在所述的动力水室中还设有一阀芯，阀芯的阀杆顶接在浮球止水机构的 浮球连杆下方且受控于浮球连杆，所述的废水蓄水箱为一个可全面收集生活 废水并对其进行处理的废水蓄水箱，该蓄水箱由设有进水口和出水口的箱体、 设在箱体中的水隔离板、防油隔离板和隔离颗粒物的隔离网和浮球控制式虹 吸进水口以及水位防臭排污管所构成。
使用时将废水蓄水箱放置在卫生间美观适当的地平面上，把卫生间洗面 盆的下水口和厨房洗菜池的下水口在卫生间里用管道合并后接在废水蓄水箱 的进水口上。把浮球控制式虹吸进水口用管道接至浴盆内的最低水位处，用 管道把水位防臭排污管的排污口与卫生间的下水管相接。把废水蓄水箱的出 水口用管道接至吸水器的废水进入口。至此则将生活废水全部接至废水蓄水 箱中备用。进入到废水蓄水箱中的废水经过防油隔离板和隔离颗粒物的隔离 网处理后进入到箱体的出水口一边，再通过连接管道进入吸水器的混合水室 中。将吸水器的自来水进入口与自来水管相接，打开自来水阀，具备一定压 力的自来水进水动力水室，经通道从拉法尔式喷嘴出口喷出，根据拉法尔原 理，将废水蓄水箱中的废水吸入混合水室混合后经出水口输出至冲水水箱中， 随着冲水水箱中的水位的升高，水箱中的浮球上浮，带动浮球连杆上抬，释 放原本压住的阀杆及与之固接的阀芯，到达设定水位时阀芯封住通道，停止 进水;冲厕时冲水水箱的水位下降，浮球随之下降，带动浮球连杆下降下压 阀杆将阀芯打开，自来水重新进入，开始下一循环。
所述的吸水器的出水口可设计为活动弯头式出水口。以便将水导入冲水 水箱。特别是在沿用现有的坐便器冲水水箱时，可避免进入冲水水箱的水冲 击到箱盖。
为适应各种布局的卫生间使用和方便用户安装，所述的废水进入口可设 计为一个套设在阀体上的环状活动式废水进入口。
本实用新型具有以下优点：
1).本冲厕装置一次安装完后使用坐便器和原来一样方便。
2).冲水水箱可借用现有的水冲式坐便器水箱，在自来水压强大于 0.1Mpa以上时可达到节水2/3以上。
3).本装置把日常生活中用的洗面盆、洗菜池、浴盆、洗衣服用后的生 活废水用不同的方法全面收集进废水蓄水箱中，通过设置在箱内的设施简单 处理后供吸水器吸入排放到冲水水箱中供冲厕用。因能全面利用生活废水， 所以可减少同量的生活废水排放，减轻了城市生活废水的处理压力，社会效 益好。
4).结构简单，用材广泛，可用金属和非金属材料制成，造价低。
5).具有坐便器原有的进水功能而无原来的进水噪声的特别效果。
6).安装后室内美观，适合于家庭和宾馆、饭店中使用。
本实用新型的内容结合以下实施例做更进一步的说明，但本实用新型的 内容不仅限于实施例中所涉及的内容。
