申请日2003.08.01
公开(公告)日2004.08.18
IPC分类号C02F1/24
摘要
本实用新型涉及一种喷水织机废水处理循环利用系统，为工业废水处理设备，依次包括织机废水过滤隔栅、药剂处理集水池、废渣机械过滤器，其药剂处理集水池后连接气浮池，气浮池通过溶气泵与溶气罐连接，溶气罐上还连接气压泵，溶气罐有连接气浮池的回路，气浮池与废渣机械过滤器连接，过滤器的过滤净化水管路连通至喷水织机用水处。本实用新型喷水织机废水处理循环利用系统，使织机废水净化处理后得到循环利用，既节约了水资源，又保护了环境，还降低了生产成本，具有显著的经济效益和社会效益。
権利要求書
1、一种喷水织机废水处理循环利用系统，依次包括织机废水过滤隔栅、药剂处理 集水池、废渣机械过滤器，其特征在于药剂处理集水池后连接气浮池，气浮池通过溶气 泵与溶气罐连接，溶气罐上还连接气压泵，溶气罐有连接气浮池的回路，气浮池与废渣 机械过滤器连接，过滤器的过滤净化水管路连通至喷水织机用水处。
2、根据权利要求1所述的废水处理循环利用系统，其特征在于气浮池的上部连接 浮渣滤池，浮渣滤池通过罗杆泵与压滤机连接;气浮池的下部通过提升泵连接废渣机械 过滤器。
3、根据权利要求2所述的废水处理循环利用系统，其特征在于废渣机械过滤器的 过滤净化水输送管路上设有活性炭净化吸附器。
4、根据权利要求1所述的废水处理循环利用系统，其特征在于药剂处理集水池与 气浮池间连接有第二级药剂处理集水池。
5、根据权利要求1、2、3或4所述的废水处理循环利用系统，其特征在于各装置 间的连接管路上需要输送动力之处均设置有动力提升泵。
说明书
喷水织机废水处理循环利用系统
技术领域
本实用新型涉及一种喷水织机废水处理循环利用系统，为工业废水处理设备。
背景技术
喷水织机织布行业是一个用水大户，以我们山东万杰集团公司为例，现有4000台 喷水织机，年产塔夫绸、箱包布、雨伞布等5亿米，每台喷水织机每天用水量3吨，4000 台的每天用水量达12000吨。
在现有的生产中，织机废水只经过简单的沉积、过滤处理后就排放掉了，水资源浪 费十分严重，同时，由于净化处理把握不严，生产过程中的部分浆料、黄油和废丝等对 水质造成的污染会直接影响排放环境，造成严重的环境污染。
发明内容
本实用新型所要解决的技术问题是：提供一种喷水织机废水处理循环利用系统，使 织机废水净化处理后得到循环利用，既节约水资源，又保护环境。

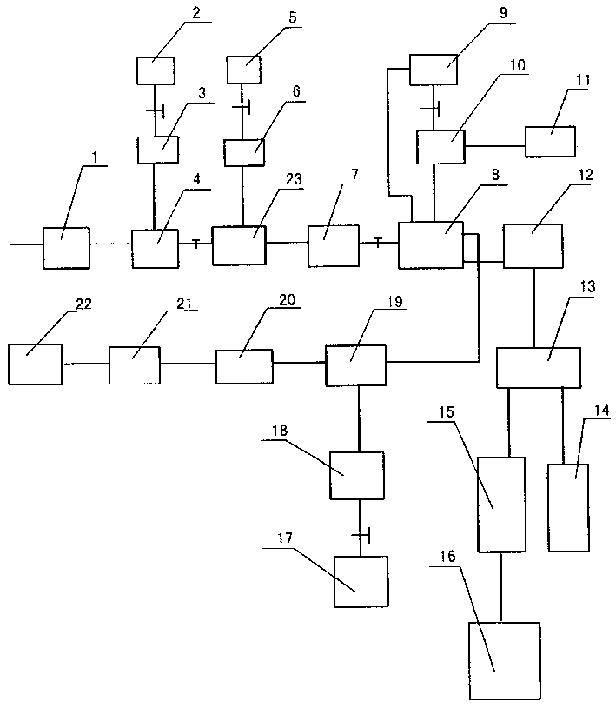

本实用新型所述的喷水织机废水处理循环利用系统，依次包括织机废水过滤隔栅、 药剂处理集水池、废渣机械过滤器，其药剂处理集水池后连接气浮池，气浮池通过溶气 泵与溶气罐连接，溶气罐上还连接气压泵，溶气罐有连接气浮池的回路，气浮池与废渣 机械过滤器连接，过滤器的过滤净化水管路连通至喷水织机用水处。
织机废水过滤隔栅可以将废水中较大的物理颗粒清除掉，在药剂处理集水池中添加 药剂，使其在气浮池中进行充分的物理化学反应生成密实的絮状体，达到浆、水分离的 目的，利用溶气泵(即动力输送泵)将液体打入溶气罐中，并同时用气压泵打入压缩气 体，形成高压受力作用，然后再通过溶气罐与气浮池间的回路回至气浮池中，卸压释放， 即在气浮池中释放形成1-10um的大量微气泡，微气泡在上升运行中，部分作布朗运动， 与水中絮状体杂质碰撞，捕捉85%左右的有机物，杂质粘附于微气泡表面，包括一些菌 类等，都浮上水面，形成浮渣，絮状体下沉聚集成沉淀废渣，便于集中过滤净化处理， 净化效果好，净化后的水可直接循环应用。
为了获得更好的净化分离效果，可以将浮渣和沉淀废渣分别清理，将气浮池的上部 连接浮渣滤池，浮渣滤池通过罗杆泵与压滤机连接;气浮池的下部通过提升泵连接废渣 机械过滤器。
废渣机械过滤器的过滤净化水输送管路上增设活性炭净化吸附器，可进一步改善净 化效果，提高净化质量。
在药剂处理集水池与气浮池间连接增设第二级药剂处理集水池，可增强化学作用效 果，保证絮状体的充分形成和析出。
为了实现水的循环，本实用新型中的各装置间的连接管路上需要输送动力之处均设 置有动力提升泵。
本实用新型中的部件、设施直接购买即可，如：动力泵、罐体、压滤机、过滤器、 活性炭净化吸附器等，有条件的单位，也可以根据常规技术要求购件组装和自己制作， 都是常规技术要求，不再详细累述。
经过本实用新型处理后的织机废水，经山东省环境检测中心检测，取样分析结果为：
处理前COD含量(mg/L)：318，BOD含量(mg/L)：104;
处理后COD含量(mg/L)：12.7，BOD含量(mg/L)：4.19;
经过本实用新型处理后的织机废水达到喷水织机的用水标准，完全可以循环利用。 由于利用了废水循环，用水成本降低2元/吨，从我们公司自己应用情况来看，一分厂 有喷水织机设备1000台，一个月节水4万吨，即可降低生产成本8万元，效益可观。
本实用新型喷水织机废水处理循环利用系统，使织机废水净化处理后得到循环利 用，既节约了水资源，又保护了环境，还降低了生产成本，具有显著的经济效益和社会 效益。
