申请日2018.02.23
公开(公告)日2018.11.16
IPC分类号C02F9/14; C02F3/34; C02F101/10; C02F101/30
摘要
一种蓝藻污水除磷回收系统，包括调质反应釜、带式过滤机、无机磷沉淀池和生物反应罐，所述调质反应釜的进污口连接蓝藻污水供管，调质反应釜的出口连接带式过滤机，带式过滤机的出水口通过管道连接无机磷沉淀池，无机磷沉淀池内设有沉淀搅拌器，无机磷沉淀池的顶部连接CaCl2供管，无机磷沉淀池的溢流堰出口连接生物反应罐，无机磷沉淀池的底部沉淀出口通过管道连接沉淀收集池，沉淀收集池通过过滤机给料泵连接沉淀过滤机;本实用新型通过过滤、沉淀和生物反应去除水中的蓝藻，并降低磷含量，彻底根除蓝藻的生长，值得大力推广。
权利要求书
1.一种蓝藻污水除磷回收系统，包括调质反应釜、带式过滤机、无机磷沉淀池和生物反应罐，其特征在于，所述调质反应釜的进污口连接蓝藻污水供管，调质反应釜的出口连接带式过滤机，带式过滤机的出水口通过管道连接无机磷沉淀池，无机磷沉淀池内设有沉淀搅拌器，无机磷沉淀池的顶部连接CaCl2供管，无机磷沉淀池的溢流堰出口连接生物反应罐，无机磷沉淀池的底部沉淀出口通过管道连接沉淀收集池，沉淀收集池通过过滤机给料泵连接沉淀过滤机。
2.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述生物反应罐为聚磷菌生物反应罐。
3.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述带式过滤机的过滤物出口通过卸料装置连接干燥机。
4.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述调质反应釜内设有搅拌器。
5.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述调质反应釜连接蒸汽供管。
6.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述调质反应釜与带式过滤机之间设有换热器。
7.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述调质反应釜与带式过滤机之间的管道上设有螺旋输送机。
8.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述带式过滤机与无机磷沉淀池之间的管道上设有水泵。
9.根据权利要求1所述的蓝藻污水除磷回收系统，其特征在于，所述无机磷过滤池与生物反应罐之间的管道上设有水泵。
说明书
一种蓝藻污水除磷回收系统
技术领域
本实用新型涉及污水处理技术领域，尤其是一种蓝藻污水除磷回收系统。
背景技术
蓝藻一直是养殖户头痛的问题，尤其是到了夏季蓝藻很容易爆发，还有腥臭味，在阳光越大越热的情况下更多捞是捞不完的，反而是越捞越多，换水只能治标不能治本。蓝藻爆发的原因主要有以下方面：一、水温，蓝藻的生长速度随着水温的升高而增加，只要水温达到25℃以上蓝藻生长的速度比其他藻类的生长速度快的多，蓝藻不可能在常温下大量生长，只有在高温下才会形成优势种群，形成蓝藻水华，所以高温是蓝藻爆发的主要原因;二、水体的富营养化，随着水温的升高养殖水体中的饲料增多，加上高密度养殖，泥鳅大便，水中的残饵增多死亡的藻类等有机物不能自然分解，形成自身污染，使水体富营养化而爆发蓝藻，所以不经常换水的池塘更容易爆发蓝藻;三、有机磷是蓝藻生长的必须因素，他主要存在生活的污水中，只要在洗衣服中含有，去除有机磷也是去除蓝藻的好办法。
从蓝藻的生长因素上看，只有降低水中的含磷量才是根治蓝藻的最好办法。
实用新型内容
本实用新型旨在提供一种通过过滤、沉淀和生物反应去除水中的蓝藻，并降低磷含量，彻底根除蓝藻的生长的蓝藻污水除磷回收系统。

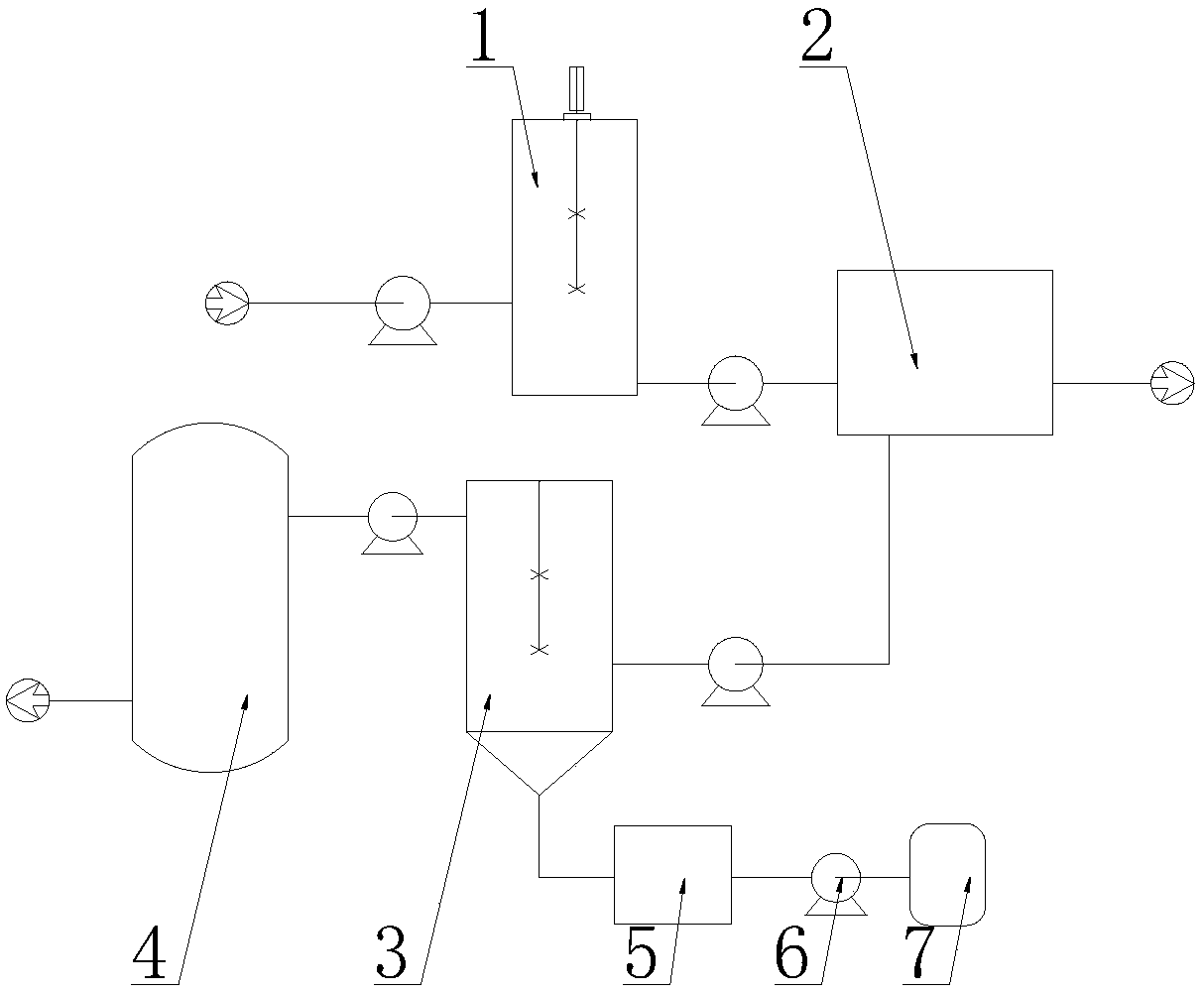

为实现上述目的，本实用新型提供如下技术方案：一种蓝藻污水除磷回收系统，包括调质反应釜、带式过滤机、无机磷沉淀池和生物反应罐，所述调质反应釜的进污口连接蓝藻污水供管，调质反应釜的出口连接带式过滤机，带式过滤机的出水口通过管道连接无机磷沉淀池，无机磷沉淀池内设有沉淀搅拌器，无机磷沉淀池的顶部连接CaCl2供管，无机磷沉淀池的溢流堰出口连接生物反应罐，无机磷沉淀池的底部沉淀出口通过管道连接沉淀收集池，沉淀收集池通过过滤机给料泵连接沉淀过滤机。
作为本实用新型的进一步方案：所述生物反应罐为聚磷菌生物反应罐。
作为本实用新型的进一步方案：所述带式过滤机的过滤物出口通过卸料装置连接干燥机。
作为本实用新型的进一步方案：所述调质反应釜内设有搅拌器。
作为本实用新型的进一步方案：所述调质反应釜连接蒸汽供管。
作为本实用新型的进一步方案：所述调质反应釜与带式过滤机之间设有换热器。
作为本实用新型的进一步方案：所述调质反应釜与带式过滤机之间的管道上设有螺旋输送机。
作为本实用新型的进一步方案：所述带式过滤机与无机磷沉淀池之间的管道上设有水泵。
作为本实用新型的进一步方案：所述无机磷过滤池与生物反应罐之间的管道上设有水泵。
与现有技术相比，本实用新型的有益效果是：该蓝藻污水除磷回收系统通过过滤去除蓝藻并进行干燥回收，通过无机磷沉淀和生物反应罐去除水中的无机磷和有机磷，大大降低水中磷含量，能够彻底根除蓝藻的生长，值得大力推广。
