申请日2018.04.28
公开(公告)日2018.11.30
IPC分类号E03F11/00
摘要
本实用新型公开了一种可推拉式污水池密封罩结构，包括有覆盖膜和框架机构，以及设置在框架机构两侧的滑轨，所述覆盖膜安装在框架机构上，所述框架机构为弧形结构，所述框架机构的两端分别安装有复数个双滑轮，所述每个双滑轮均设置在滑轨上，所述框架机构包括有推拉式框架和外延框架，所述推拉式框架设置在框架机构的中部，所述外延框架设置在推拉式框架的两侧，所述推拉式框架的数量为2个，所述推拉式框架的弧形高度高于外延框架的弧形高度。在本实用新型当中，该结构能够向左右两侧推拉，便于对污水池的维护，使用方便快捷，特别适合于方形的污水池进行污水处理;而且安装稳固，成本较低，适于推广。
权利要求书
1.一种可推拉式污水池密封罩结构，包括有覆盖膜和框架机构，以及设置在框架机构两侧的滑轨，所述覆盖膜安装在框架机构上，其特征在于，所述框架机构为弧形结构，所述框架机构的两端分别安装有复数个双滑轮，所述每个双滑轮均设置在滑轨上，所述框架机构包括有推拉式框架和外延框架，所述推拉式框架设置在框架机构的中部，所述外延框架设置在推拉式框架的两侧，所述推拉式框架的数量为2个，所述推拉式框架的弧形高度高于外延框架的弧形高度。
2.根据权利要求1所述的可推拉式污水池密封罩结构，其特征在于，所述推拉式框架的四周分别设置有2个横向水平架和2个纵向弧形架，所述每个横向水平架的两端分别与纵向弧形架的一端固定连接，所述每个横向水平架下均安装有复数个双滑轮，所述推拉式框架的中部设置有横向弧形架，以及安装在横向弧形架底部的推拉式纵向弧形杆，所述横向弧形架的两端分别与2个纵向弧形架固定连接，所述推拉式纵向弧形杆的两端分别与2个横向水平架固定连接。
3.根据权利要求2所述的可推拉式污水池密封罩结构，其特征在于，所述横向水平架包括有上弦杆和下弦杆，所述上弦杆通过复数根腹杆与下弦杆固定连接，所述纵向弧形架包括有上纵向弧形杆、下纵向弧形杆，所述上纵向弧形杆通过复数根腹杆与下纵向弧形杆固定连接，所述横向弧形架包括有上横向弧形杆和下横向弧形杆，所述上横向弧形杆通过复数根腹杆与下横向弧形杆固定连接，所述推拉式框架的每个连接点上均设置有复数块加强板。
4.根据权利要求1所述的可推拉式污水池密封罩结构，其特征在于，所述外延框架的四周分别设置有2根横向水平杆和2根外延弧形杆，所述每根横向水平杆的两端分别与外延弧形杆的一端固定连接，所述每根横向水平杆下均安装有复数个双滑轮，所述外延框架的中部设置有横向水平加强杆和纵向弧形加强杆，所述纵向弧形加强杆设置在横向水平加强杆的底部，所述外延框架的每个连接点上均设置有复数块加强板。
5.根据权利要求1所述的可推拉式污水池密封罩结构，其特征在于，所述滑轨包括有内滑轨和外滑轨，且相互平行设置，所述内滑轨分别设置在外延框架的两端，所述外滑轨分别设置在推拉式框架的两端，所述2条外滑轨之间的宽度大于2条内滑轨之间的宽度。
6.根据权利要求1所述的可推拉式污水池密封罩结构，其特征在于，所述框架机构的两侧还设置有固定支架，所述每个固定支架均设置在每个外延框架的一侧。
7.根据权利要求6所述的可推拉式污水池密封罩结构，其特征在于，所述固定支架上设有加强弧形柱，所述加强弧形柱的两端分别设置在2条滑轨上侧，且通过复数块加强板分别与2条滑轨固定连接。
8.根据权利要求7所述的可推拉式污水池密封罩结构，其特征在于，所述加强弧形柱的下侧设置有垂直柱和强化柱，所述垂直柱的一端与强化弧形柱的中点固定连接，另一端垂直向下，所述强化柱的一端与强化弧形柱的中点固定连接，且与垂直柱呈α角，所述α角的大小为30～45度。
9.根据权利要求1所述的可推拉式污水池密封罩结构，其特征在于，所述外延框架中，位于双滑轮的内侧设置有限位板。
说明书
可推拉式污水池密封罩结构
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种可推拉式污水池密封罩结构。
背景技术
污水处理是对污水净化的过程，使净化后的水达到排水某一水体或再次使用的水质要求。
工业生产、农业、医疗以及人们的日常生活中均会产生大量的污水，这些污水会对环境产生较大的危害，随着经济的持续发展，环境保护与治理逐渐受到国家的重视。通常的污水池多为露天，经多重工艺处理净化，但是在处理过程中会产生很浓的臭气或挥发性异味，会对周边的环境产生一定的影响。为了有效降低恶臭气体的散发与排放，应该对污水池中臭气污染源在最小范围内进行封闭和直接收集。
在公开号为CN205894266U的实用新型当中，公开了一种自由往返式污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，支撑架具有复数个，并排设置，所述支撑架的两端设置有外延架，所述外延架的底部设置有滑轮，滑轮安装于污水池的池体上，能够带动支撑架进行水平运动，达到打开及收拢覆盖膜的效果。本实用新型通过上述的结构设置，使得覆盖膜和支撑架能够沿着一定的方向打开和收拢，便于人们对密闭罩内的设备进行维护和修理，便于日常的维护和保养;同时，也增加了密闭罩的稳定性和使用寿命，同时，这样的结构也使密闭罩在使用过程中不易受损，提高了活动密闭罩的使用寿命。
但是本实用新型的密闭罩制作工艺要求相对较高，需要较为灵活的连接结构，而且对覆盖膜也有特定的要求，需要有较高的耐张力要求以及较好的收拢效果，安装成本相对较高。
发明内容
针对上述技术中存在的不足之处，本实用新型的目的在于提供一种可推拉式污水池密封罩结构，该结构能够向左右两侧推拉，便于对污水池的维护，使用方便快捷，特别适合于方形的污水池进行污水处理。
本实用新型的另一个目的在于提供一种可推拉式污水池密封罩结构，该结构安装稳固，成本较低，适于推广。
为实现上述目的，本实用新型的技术方案如下。

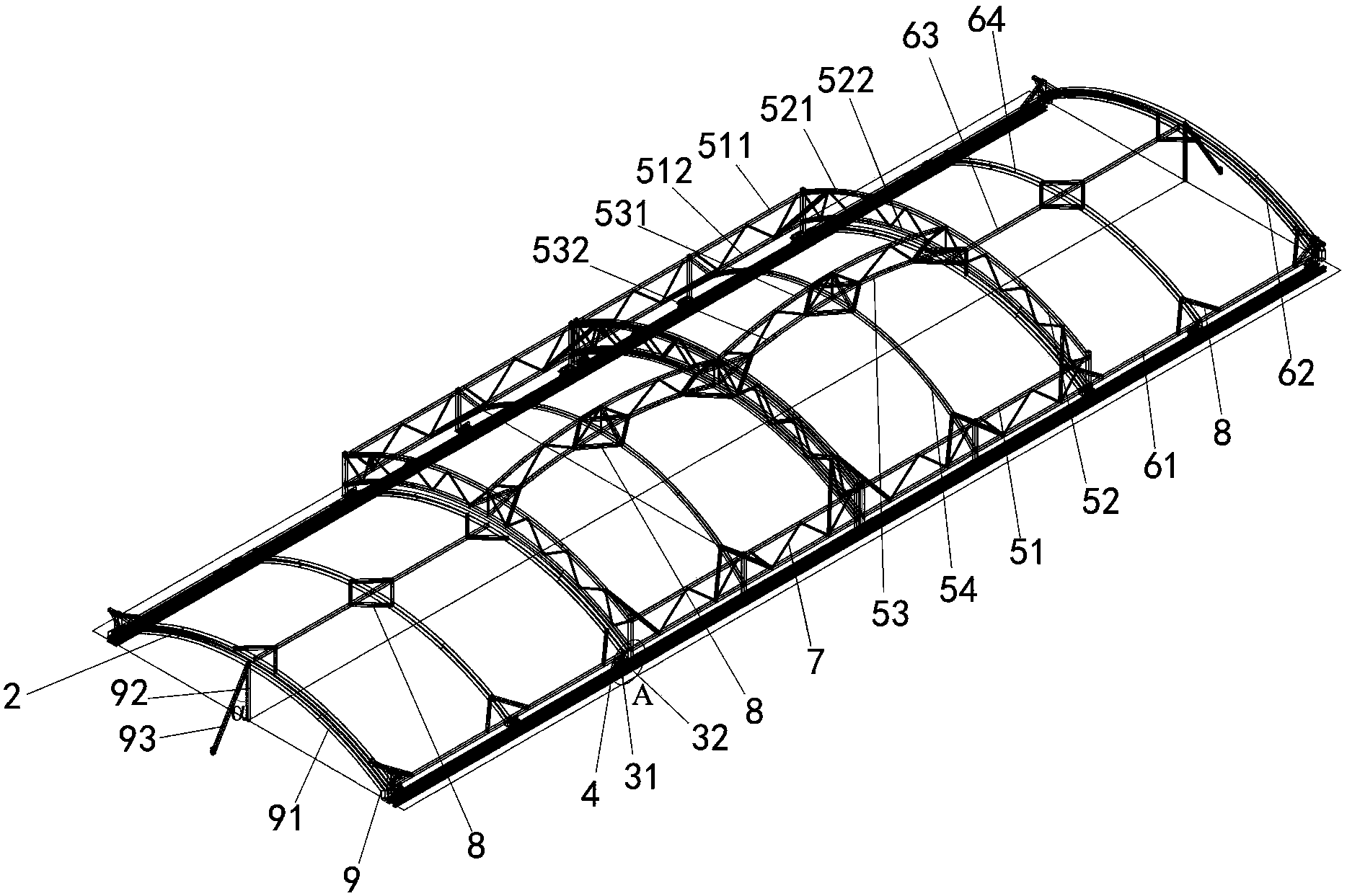

一种可推拉式污水池密封罩结构，包括有覆盖膜和框架机构，以及设置在框架机构两侧的滑轨，所述覆盖膜安装在框架机构上，所述框架机构为弧形结构，所述框架机构的两端分别安装有复数个双滑轮，所述每个双滑轮均设置在滑轨上，所述框架机构包括有推拉式框架和外延框架，所述推拉式框架设置在框架机构的中部，所述外延框架设置在推拉式框架的两侧，所述推拉式框架的数量为2个，所述推拉式框架的弧形高度高于外延框架的弧形高度。在本实用新型当中，该结构的推拉式框架设置在外延框架的外侧，且设置在框架机构两侧的双滑轮，使推拉式框架能够向左右两侧推拉，便于维护人员对污水池的维护，推拉式的框架机构使用更为方便快捷，尤其特别适合与方形的污水池进行污水处理，而且该结构安装稳固，成本相对较低，适于推广。
进一步，所述推拉式框架的四周分别设置有2个横向水平架和2个纵向弧形架，所述每个横向水平架的两端分别与纵向弧形架的一端固定连接，所述每个横向水平架下均安装有复数个双滑轮，所述推拉式框架的中部设置有横向弧形架，以及安装在横向弧形架底部的推拉式纵向弧形杆，所述横向弧形架的两端分别与2个纵向弧形架固定连接，所述推拉式纵向弧形杆的两端分别与2个横向水平架固定连接。在本实用新型当中，推拉式框架的上部设置有横向水平架、横向弧形架和纵向弧形架，能够加强推拉式框架结构的稳固性。
更进一步，所述横向水平架包括有上弦杆和下弦杆，所述上弦杆通过复数根腹杆与下弦杆固定连接，所述纵向弧形架包括有上纵向弧形杆、下纵向弧形杆，所述上纵向弧形杆通过复数根腹杆与下纵向弧形杆固定连接，所述横向弧形架包括有上横向弧形杆和下横向弧形杆，所述上横向弧形杆通过复数根腹杆与下横向弧形杆固定连接，所述推拉式框架的每个连接点上均设置有复数块加强板。在本实用新型当中，腹杆连接上下平行的水平杆或弧形杆，且形成了稳定的三角形结构，能够使结构更稳定，而且每个连接点上还增加有加强板，形成了稳定的三角形结构，增加了结构上的稳固性，使推拉式框架在使用过程中较稳固，延长了使用寿命，经济环保。
进一步，所述外延框架的四周分别设置有2根横向水平杆和2根外延弧形杆，所述每根横向水平杆的两端分别与外延弧形杆的一端固定连接，所述每根横向水平杆下均安装有复数个双滑轮，所述外延框架的中部设置有横向水平加强杆和纵向弧形加强杆，所述纵向弧形加强杆设置在横向水平加强杆的底部，所述外延框架的每个连接点上均设置有复数块加强板。在本实用新型当中，外延框架设置在推拉式框架的两端，且位于内侧，使推拉式框架在推拉过程中不会受阻，实用顺畅，而且较插式的连接杆上还增加了加强板，形成了稳定的三角形结构，使结构更稳固，延长了使用寿命，经济环保。
进一步，所述滑轨包括有内滑轨和外滑轨，且相互平行设置，所述内滑轨分别设置在外延框架的两端，所述外滑轨分别设置在推拉式框架的两端，所述2条外滑轨之间的宽度大于2条内滑轨之间的宽度。在本实用新型当中，内滑轨设置在内侧，用于外延框架的滑动，外滑轨设置在外侧，用于推拉式框架的滑动，平行设置的两组滑轨，使推拉式框架在使用过程中不会受阻，使用较为顺畅。
进一步，所述框架机构的两侧还设置有固定支架，所述每个固定支架均设置在每个外延框架的一侧。在本实用新型当中，固定架能够阻挡外延框架和推拉式框架滑出，保证结构的稳定性。
更进一步，所述固定支架上设有加强弧形柱，所述加强弧形柱的两端分别设置在2条滑轨上侧，且通过复数块加强板分别与2条滑轨固定连接。在本实用新型当中，固定支架结构上较为稳固，使外延框架和推拉式框架不易滑出。
更进一步，所述加强弧形柱的下侧设置有垂直柱和强化柱，所述垂直柱的一端与强化弧形柱的中点固定连接，另一端垂直向下，所述强化柱的一端与强化弧形柱的中点固定连接，且与垂直柱呈α角，所述α角的大小为30～45度。在本实用新型当中，垂直柱、强化柱与固定墙体或地面形成了稳定的三角形结构，主要起支撑作用，增加了该固定支架的稳固性。
进一步，所述外延框架中，位于双滑轮的内侧设置有限位板。在本实用新型当中，外延框架下侧的双滑轮上增加了限位板，使该外延框架能够稳定在两侧，不移动，避免推拉式框架在使用过程中带动外延框架的移动，使该结构在使用过程中更为方便。
本实用新型的有益效果是：与现有技术相比，本实用新型提供的一种可推拉式污水池密封罩结构，该结构能够向左右两侧推拉，便于对污水池的维护，使用方便快捷，特别适合于方形的污水池进行污水处理;而且安装稳固，成本较低，适于推广。
