申请日2018.02.22
公开(公告)日2018.11.09
IPC分类号C02F9/10
摘要
本实用新型公开了一种用于废水处理的物化装置，包括燃烧室主体、喷淋物化主体和过滤器，所述过滤器内部设置有石英砂过滤层，石英砂过滤层下方设置有活性炭层，活性炭层下方设置有堆积层，所述过滤器和喷淋物化主体之间通过水管进行连通，水管上安装有增压水泵，所述喷淋物化主体内部靠近顶端位置处安装有布水管，布水管下端面均匀设置有布水支管，所述喷淋物化主体内部底端面上均匀安装有换热管，布水支管靠近换热管的侧面上均匀安装有喷淋头，所述燃烧室主体和喷淋物化主体之间通过蒸汽循环管进行连通，蒸汽循环管上安装有吸气泵和送气泵。本实用新型可以对废水进行过滤预处理和增压喷淋换热蒸发物化处理，且物化效率高。
权利要求书

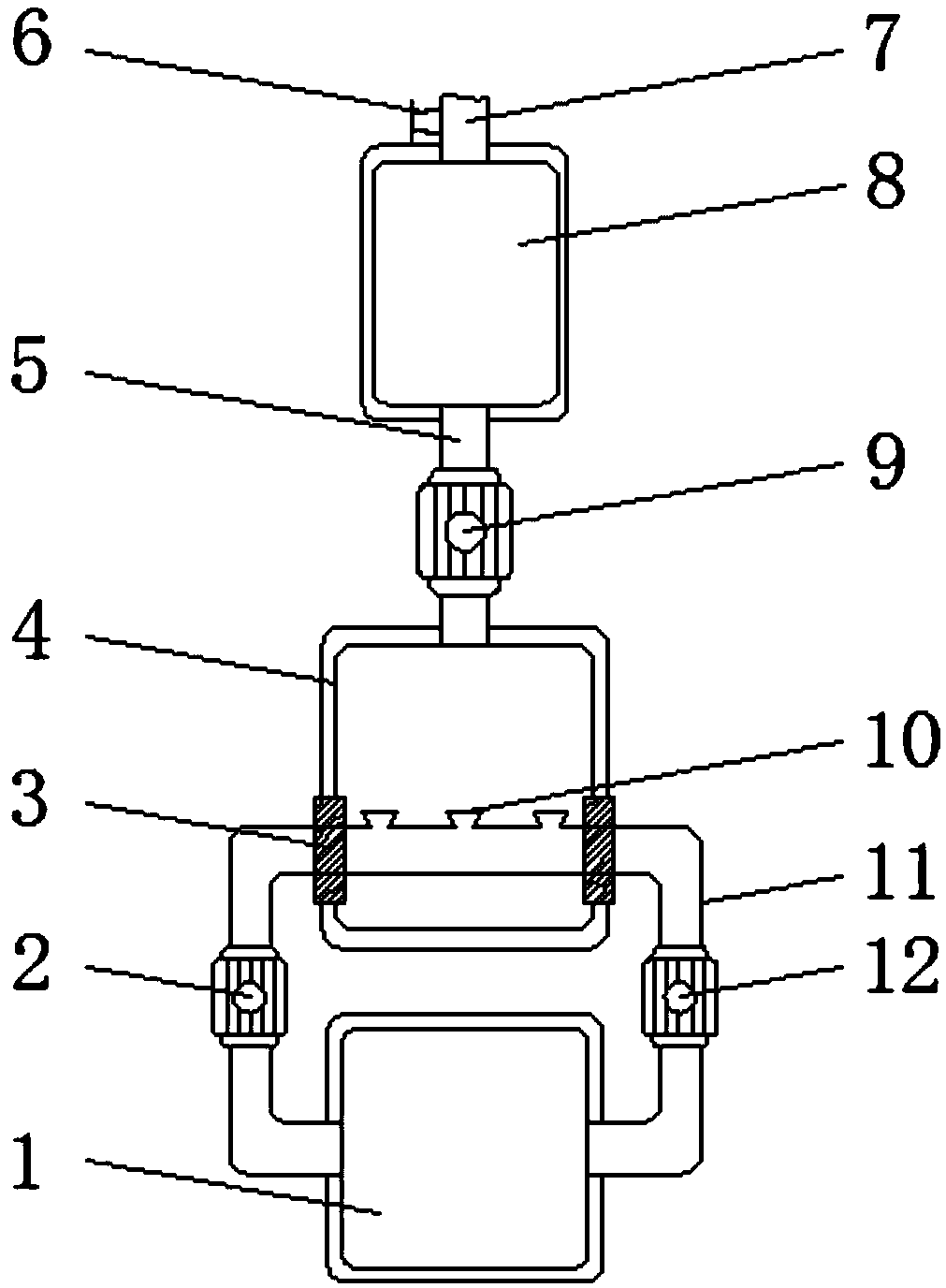

1.一种用于废水处理的物化装置，包括燃烧室主体(1)、喷淋物化主体(4)和过滤器(8)，其特征在于：所述过滤器(8)上端面延伸出有进水管(7)，所述过滤器(8)内部设置有石英砂过滤层(16)，石英砂过滤层(16)下方设置有活性炭层(15)，活性炭层(15)下方设置有堆积层(14)，所述过滤器(8)内部底端面上倾斜设置有一组导流板(13)，所述过滤器(8)和喷淋物化主体(4)之间通过水管(5)进行连通，水管(5)上安装有增压水泵(9)，所述喷淋物化主体(4)内部靠近顶端位置处安装有布水管(17)，且布水管(17)与水管(5)相通，布水管(17)下端面均匀设置有布水支管(18)，所述喷淋物化主体(4)内部底端面上均匀安装有换热管(19)，且每一根换热管(19)位于连根布水支管(18)中间，布水支管(18)靠近换热管(19)的侧面上均匀安装有喷淋头(20)，且喷淋头(20)延伸固定在换热管(19)内壁上，所述燃烧室主体(1)和喷淋物化主体(4)之间通过蒸汽循环管(11)进行连通，且蒸汽循环管(11)从喷淋物化主体(4)侧面靠近底端的位置处穿进喷淋物化主体(4)并在喷淋物化主体(4)另一侧面水平位置处穿出，蒸汽循环管(11)上安装有吸气泵(2)和送气泵(12)。
2.根据权利要求1所述的一种用于废水处理的物化装置，其特征在于：所述进水管(7)上安装有水阀(6)。
3.根据权利要求1所述的一种用于废水处理的物化装置，其特征在于：所述石英砂过滤层(16)是由石英砂颗粒堆积压制而成。
4.根据权利要求1所述的一种用于废水处理的物化装置，其特征在于：所述活性炭层(15)是由活性炭颗粒堆积压制而成。
5.根据权利要求1所述的一种用于废水处理的物化装置，其特征在于：所述堆积层(14)是由砂石颗粒堆积压制而成。
6.根据权利要求1所述的一种用于废水处理的物化装置，其特征在于：所述喷淋物化主体(4)两侧面与蒸汽循环管(11)交界的位置处均设置有密封环(3)。
7.根据权利要求1所述的一种用于废水处理的物化装置，其特征在于：所述吸气泵(2)和送气泵(12)关于燃烧室主体(1)竖直中心线对称分布。
说明书
一种用于废水处理的物化装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种用于废水处理的物化装置。
背景技术
广义的废水物化处理，采用物理及化学的方式处理废水，即采用非生物的处理方式处理废水。狭义的废水物化处理，则是采用物理化学的方式处理废水，而物理化学处理和物理处理、化学处理合为广义废水物化处理的三种方式。废水物化处理较为简单也是采用较为广泛的就是蒸发剔下晶体的方法。
现有的蒸发剔下晶体物化设备采用换热管和蒸汽或者其他热源在密闭罐体内进行热交换进而将废水加热蒸发，进而得出不易蒸发的固化物，即可完成物化工作，现有的蒸发剔下晶体物化设备普遍存在加热蒸发时间较长，所耗费能源较多的问题，若是能够针对现有的蒸发剔下晶体物化设备做出改进，提高蒸发剔下晶体物化的效率，减少蒸发剔下晶体物化设备的蒸发时间将有助于节约能源。
实用新型内容
本实用新型的目的在于提供一种用于废水处理的物化装置，具备对废水进行过滤预处理和增压喷淋换热蒸发增大换热面积，蒸发物化工作效率高更高的优点，解决了因废水流动在换热管中蒸发吸能所需时间较长而导致的工作效率低，能源耗费较大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于废水处理的物化装置，包括燃烧室主体、喷淋物化主体和过滤器，所述过滤器上端面延伸出有进水管，所述过滤器内部设置有石英砂过滤层，石英砂过滤层下方设置有活性炭层，活性炭层下方设置有堆积层，所述过滤器内部底端面上倾斜设置有一组导流板，所述过滤器和喷淋物化主体之间通过水管进行连通，水管上安装有增压水泵，所述喷淋物化主体内部靠近顶端位置处安装有布水管，且布水管与水管相通，布水管下端面均匀设置有布水支管，所述喷淋物化主体内部底端面上均匀安装有换热管，且每一根换热管位于连根布水支管中间，布水支管靠近换热管的侧面上均匀安装有喷淋头，且喷淋头延伸固定在换热管内壁上，所述燃烧室主体和喷淋物化主体之间通过蒸汽循环管进行连通，且蒸汽循环管从喷淋物化主体侧面靠近底端的位置处穿进喷淋物化主体并在喷淋物化主体另一侧面水平位置处穿出，蒸汽循环管上安装有吸气泵和送气泵。
优选的，所述进水管上安装有水阀。
优选的，所述石英砂过滤层是由石英砂颗粒堆积压制而成。
优选的，所述活性炭层是由活性炭颗粒堆积压制而成。
优选的，所述堆积层是由砂石颗粒堆积压制而成。
优选的，所述喷淋物化主体两侧面与蒸汽循环管交界的位置处均设置有密封环。
优选的，所述吸气泵和送气泵关于燃烧室主体竖直中心线对称分布。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置过滤器，可以利用过滤器内部的石英砂过滤层和活性炭层对进入的废水进行预处理的工作，可以有效的去除废水中的胶体物质和部分有机物，达到了废水初步处理，后续物化晶体物质更少的效果，同时结晶物更少对于喷淋物化主体内部的换热管污染也较少。
2、本实用新型通过设置布水管、布水支管和喷淋头的组合，可以对进入喷淋物化主体的废水进行均匀摊布到各个换热管中，并且摊布时以喷淋的方式进行，相较于传统的自然流动而言，废水会在换热管内激荡，从而将废水进一步扩散，达到了换热面积更大，最终达到同样水量的废水吸能蒸发时间所需时间更短，提高了换热蒸发效率，进一步达到了工作效率高，耗费能源少的效果。
3、本实用新型以蒸汽为热交换的介质，并且设置蒸汽循环管可以达到蒸汽循环利用的效果，有助于节约燃烧室主体所耗费的产热能源。
