申请日2018.02.22
公开(公告)日2018.10.19
IPC分类号B01D21/02; B01D21/04; B01D21/24; C02F1/52
摘要
城市污水处理沉淀池。本产品其组成包括:沉淀池，所述的沉淀池具有前池壁和后池壁，所述的前池壁开有前左竖孔，所述的前左竖孔连接前左磁套，所述的前左磁套插入吸合前左磁杆，所述的前左磁杆连接前左圆环，所述的前左圆环内穿过左锁链，所述的左锁链的一端连接左挡环;所述的前池壁开有前右竖孔，所述的前右竖孔连接前右磁套，所述的前右磁套插入吸合前右磁杆，所述的前右磁杆连接前右圆环，所述的前右圆环内穿过右锁链，所述的右锁链的一端连接右挡环;所述的左锁链的另一端与所述的右锁链的另一端均连接淤泥刮送装置。本实用新型用于城市污水处理沉淀池。
权利要求书
1.一种城市污水处理沉淀池，其组成包括: 沉淀池，其特征是: 所述的沉淀池具有前池壁和后池壁，所述的前池壁开有前左竖孔，所述的前左竖孔连接前左磁套，所述的前左磁套插入吸合前左磁杆，所述的前左磁杆连接前左圆环，所述的前左圆环内穿过左锁链，所述的左锁链的一端连接左挡环;所述的前池壁开有前右竖孔，所述的前右竖孔连接前右磁套，所述的前右磁套插入吸合前右磁杆，所述的前右磁杆连接前右圆环，所述的前右圆环内穿过右锁链，所述的右锁链的一端连接右挡环;所述的左锁链的另一端与所述的右锁链的另一端均连接淤泥刮送装置。
2.根据权利要求1所述的城市污水处理沉淀池，其特征是:所述的淤泥刮送装置包括刮板，所述的刮板的顶部连接所述的左锁链与所述的右锁链，所述的刮板的底部固定连接一组圆套，所述的圆套内连接磁套，所述的磁套内插入磁杆并吸合固定，所述的磁杆固定连接弧形板，所述的弧形板连接一组钩爪，所述的钩爪接触所述的沉淀池的底部。
3.根据权利要求2所述的城市污水处理沉淀池，其特征是: 所述的左锁链连接左拉回锁链，所述的左拉回锁链连接左手环，所述的左拉回锁链穿过左固定环，所述的左固定环连接左螺杆，所述的后池壁开有左固定孔，所述的左固定孔连接左螺纹套，所述的左螺纹套连接左螺杆;所述的右锁链连接右拉回锁链，所述的右拉回锁链连接右手环，所述的右拉回锁链穿过右固定环，所述的右固定环连接右螺杆，所述的后池壁开有右固定孔，所述的右固定孔连接右螺纹套，所述的右螺纹套连接右螺杆。
4.根据权利要求3所述的城市污水处理沉淀池，其特征是: 所述的前池壁与所述的后池壁均连接左池壁和右池壁，所述的左池壁通过合页连接左半盖，所述的右池壁通过合页连接右半盖，所述的前池壁与所述的后池壁之间通过跨梁连接，所述的左半盖与所述的右半盖均搭接在所述的跨梁上，所述的前池壁开有清掏口，所述的清掏口的内侧的底池板具有左斜滑道和右斜滑道，所述的左池壁连接进污水管，所述的右池壁连接出污水管。
说明书
城市污水处理沉淀池
技术领域：
本实用新型涉及一种城市污水处理沉淀池。
背景技术：
城市污水处理沉淀池里的淤泥非常难清理，如果经常进行清理沉淀池又无法停止使用，并且人下到沉淀池也存在很大的风险，沉淀池内会有沼气或者其它有害气体，会严重威胁到人的身体健康。
发明内容：
本实用新型的目的是提供一种能够经常清理沉淀池，不需要人进入沉淀池内，清理时非常安全的城市污水处理沉淀池。
上述的目的通过以下的技术方案实现：
一种城市污水处理沉淀池，其组成包括: 沉淀池，所述的沉淀池具有前池壁和后池壁，所述的前池壁开有前左竖孔，所述的前左竖孔连接前左磁套，所述的前左磁套插入吸合前左磁杆，所述的前左磁杆连接前左圆环，所述的前左圆环内穿过左锁链，所述的左锁链的一端连接左挡环;所述的前池壁开有前右竖孔，所述的前右竖孔连接前右磁套，所述的前右磁套插入吸合前右磁杆，所述的前右磁杆连接前右圆环，所述的前右圆环内穿过右锁链，所述的右锁链的一端连接右挡环;所述的左锁链的另一端与所述的右锁链的另一端均连接淤泥刮送装置。
所述的城市污水处理沉淀池，所述的淤泥刮送装置包括刮板，所述的刮板的顶部连接所述的左锁链与所述的右锁链，所述的刮板的底部固定连接一组圆套，所述的圆套内连接磁套，所述的磁套内插入磁杆并吸合固定，所述的磁杆固定连接弧形板，所述的弧形板连接一组钩爪，所述的钩爪接触所述的沉淀池的底部。
所述的城市污水处理沉淀池，所述的左锁链连接左拉回锁链，所述的左拉回锁链连接左手环，所述的左拉回锁链穿过左固定环，所述的左固定环连接左螺杆，所述的后池壁开有左固定孔，所述的左固定孔连接左螺纹套，所述的左螺纹套连接左螺杆;所述的右锁链连接右拉回锁链，所述的右拉回锁链连接右手环，所述的右拉回锁链穿过右固定环，所述的右固定环连接右螺杆，所述的后池壁开有右固定孔，所述的右固定孔连接右螺纹套，所述的右螺纹套连接右螺杆。

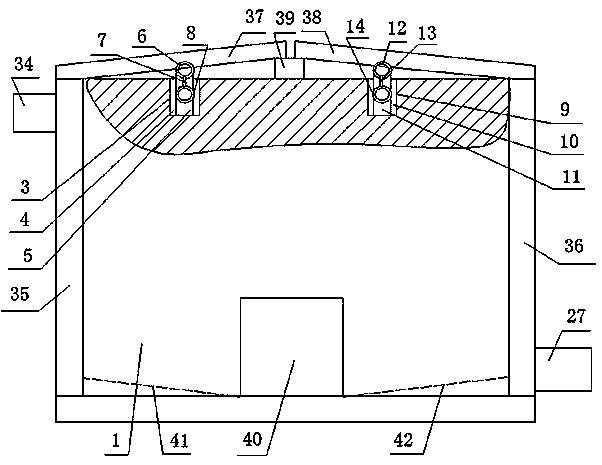

所述的城市污水处理沉淀池，所述的前池壁与所述的后池壁均连接左池壁和右池壁，所述的左池壁通过合页连接左半盖，所述的右池壁通过合页连接右半盖，所述的前池壁与所述的后池壁之间通过跨梁连接，所述的左半盖与所述的右半盖均搭接在所述的跨梁上，所述的前池壁开有清掏口，所述的清掏口的内侧的底池板具有左斜滑道和右斜滑道，所述的左池壁连接进污水管，所述的右池壁连接出污水管。
有益效果：
1.本实用新型在需要清理沉淀池里的淤泥时不需要清掏人员下到沉淀池里进行操作，大大地减轻了清掏人员的劳动强度，并且也很安全，清掏人员不会被有害气体毒到，操作很安全，也大大的提高了清理速度。
本实用新型的钩爪在左挡环、右挡环、左锁链、右锁链、刮板、左拉回锁链、右拉回锁链的带动下能够在沉淀池内前后滑动，能够将沉淀池内的淤泥勾滑松散，淤泥能够沿着左斜滑道和右斜滑道进入清掏口，方便清理。
3.本实用新型在操作刮板和钩爪时不需要下到沉淀池，只在沉淀池的前面拉动左锁链、右锁链，在沉淀池的后面拉动左拉回锁链、右拉回锁链即可，操作简单、方便、速度快。
本实用新型的左挡环与前左圆环、右挡环与前右圆环、左固定环与左手环、右固定环与右手环配合使用，能够确保左锁链、右锁链不掉入沉淀池内，工作时方便、安全。
