申请日2018.02.23
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种牲畜养殖羊驼用水处理集成装置，包括水处理装置本体，所述水处理装置本体上表面开设有滑槽，所述滑槽上方通过滑轮连接有刮泥板，所述水处理装置本体内壁通过卡板分别卡接有第一隔板和第二隔板，所述第一隔板和第二隔板外边缘处设置有密封垫，所述第一隔板顶部嵌设有网板，所述第一隔板的一侧为过滤池，所述第一隔板的另一侧为反应池，所述反应池顶部焊接有喂料斗。本实用新型中，该装置中第一隔板和第二隔板通过卡板分别卡接在水处理装置本体内，同时吸附板、第二滤板和第一滤板卡接在净化池中，使得第一隔板、第二隔板、吸附板、第二滤板和第一滤板的安装和拆卸方便，便于对其进行定期清理更换。
权利要求书

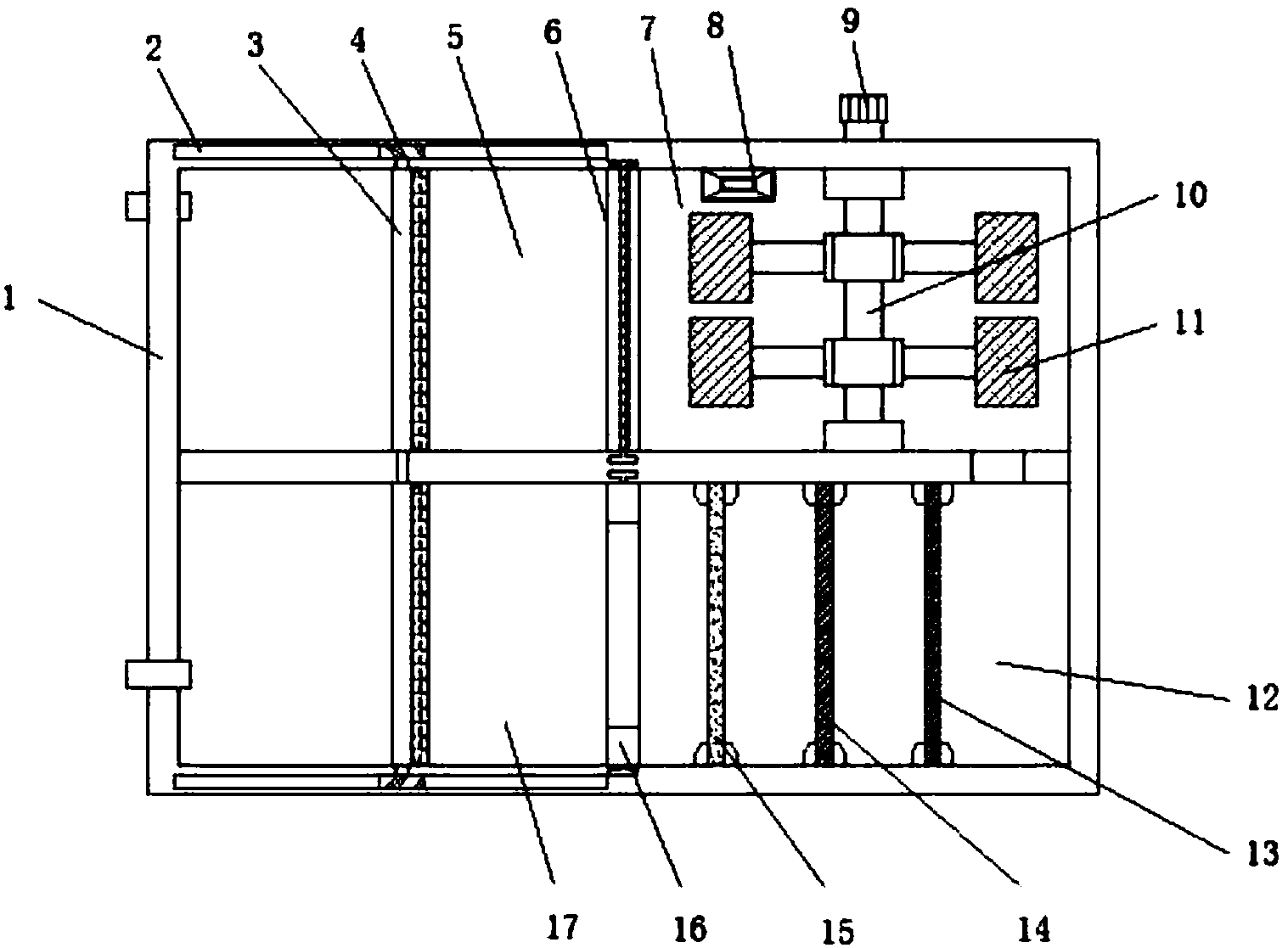

1.一种牲畜养殖羊驼用水处理集成装置，包括水处理装置本体(1)，其特征在于，所述水处理装置本体(1)上表面开设有滑槽(2)，所述滑槽(2)上方通过滑轮(4)连接有刮泥板(3)，所述水处理装置本体(1)内壁通过卡板(20)分别卡接有第一隔板(6)和第二隔板(16)，所述第一隔板(6)和第二隔板(16)外边缘处设置有密封垫(18)，所述第一隔板(6)顶部嵌设有网板(19)，所述第一隔板(6)的一侧为过滤池(5)，所述第一隔板(6)的另一侧为反应池(7)，所述反应池(7)顶部焊接有喂料斗(8)，所述反应池(7)内部通过转轴(10)连接有搅拌桨(11)，所述第二隔板(16)的一侧为沉淀池(17)，所述第二隔板(16)的另一侧为净化池(12)，所述净化池(12)内部由左至右依次卡接有吸附板(15)、第二滤板(14)和第一滤板(13)。
2.根据权利要求1所述的一种牲畜养殖羊驼用水处理集成装置，其特征在于，所述滑槽(2)共开设有两个，且两个滑槽(2)关于水处理装置本体(1)竖直中心线相互对称。
3.根据权利要求1所述的一种牲畜养殖羊驼用水处理集成装置，其特征在于，所述第一隔板(6)和第二隔板(16)的外壁长度和宽度大小一致。
4.根据权利要求1所述的一种牲畜养殖羊驼用水处理集成装置，其特征在于，所述转轴(10)的一端套接有传动齿轮(9)。
5.根据权利要求1所述的一种牲畜养殖羊驼用水处理集成装置，其特征在于，所述搅拌桨(11)共设置有两个，且两个搅拌桨(11)关于反应池(7)竖直中心线相互对称。
6.根据权利要求1所述的一种牲畜养殖羊驼用水处理集成装置，其特征在于，所述吸附板(15)、第二滤板(14)和第一滤板(13)两两之间间距相等、相互平行。
说明书
一种牲畜养殖羊驼用水处理集成装置
技术领域
本实用新型涉及畜牧设备技术领域，尤其涉及一种牲畜养殖羊驼用水处理集成装置。
背景技术
畜牧，是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得畜产品的生产过程，是人类与自然界进行物质交换的极重要环节，畜牧是农业的重要组成部分，与种植业并列为农业生产的两大支柱。
而牲畜养殖羊驼用水处理集成装置是一种对养殖羊驼用水进行净化处理的装置，然而传统的装置大多结构简单，处理速度慢、效率低，难以满足人们的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种牲畜养殖羊驼用水处理集成装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种牲畜养殖羊驼用水处理集成装置，包括水处理装置本体，所述水处理装置本体上表面开设有滑槽，所述滑槽上方通过滑轮连接有刮泥板，所述水处理装置本体内壁通过卡板分别卡接有第一隔板和第二隔板，所述第一隔板和第二隔板外边缘处设置有密封垫，所述第一隔板顶部嵌设有网板，所述第一隔板的一侧为过滤池，所述第一隔板的另一侧为反应池，所述反应池顶部焊接有喂料斗，所述反应池内部通过转轴连接有搅拌桨，所述第二隔板的一侧为沉淀池，所述第二隔板的另一侧为净化池，所述净化池内部由左至右依次卡接有吸附板、第二滤板和第一滤板。
作为上述技术方案的进一步描述：
所述滑槽共开设有两个，且两个滑槽关于水处理装置本体竖直中心线相互对称。
作为上述技术方案的进一步描述：
所述第一隔板和第二隔板的外壁长度和宽度大小一致。
作为上述技术方案的进一步描述：
所述转轴的一端套接有传动齿轮。
作为上述技术方案的进一步描述：
所述搅拌桨共设置有两个，且两个搅拌桨关于反应池竖直中心线相互对称。
作为上述技术方案的进一步描述：
所述吸附板、第二滤板和第一滤板两两之间间距相等、相互平行。
本实用新型中，首先，该装置中第一隔板和第二隔板通过卡板分别卡接在水处理装置本体内，同时吸附板、第二滤板和第一滤板卡接在净化池中，使得第一隔板、第二隔板、吸附板、第二滤板和第一滤板的安装和拆卸方便，便于对其进行定期清理更换，其次，该装置通过在反应池内部设置有转轴，且转轴上套接有搅拌桨，使得反应池内水与反应杀菌催化剂的融合反应速度更快，提升该装置的处理效率。
