申请日2018.02.23
公开(公告)日2018.11.09
IPC分类号C02F9/02
摘要
本实用新型公开了一种离子吸附式废水处理设备，包括储水设备、过滤水箱和过滤箱，所述储水箱底部四个角位置处均焊接有储水箱支腿，所述储水箱外侧活动连接有储水箱门，所述储水箱内部顶端中心位置处固定安装有活性炭收纳盒，所述储水设备顶端中心位置处通过过滤设备支腿固定连接有过滤设备，且过滤设备支腿和储水设备通过过滤设备固定件固定连接，所述过滤设备包括过滤水箱，所述过滤水箱内部底端固定连接有过滤板，且过滤板中部设有过滤板转动轴，所述过滤板顶端固定连接有过滤板顶盖。本实用新型能够通过离子吸附方式对废水进行有效的净化，结构相对简单，能根据使用情况对过滤所需要的材料进行更换，提高净化质量。
权利要求书

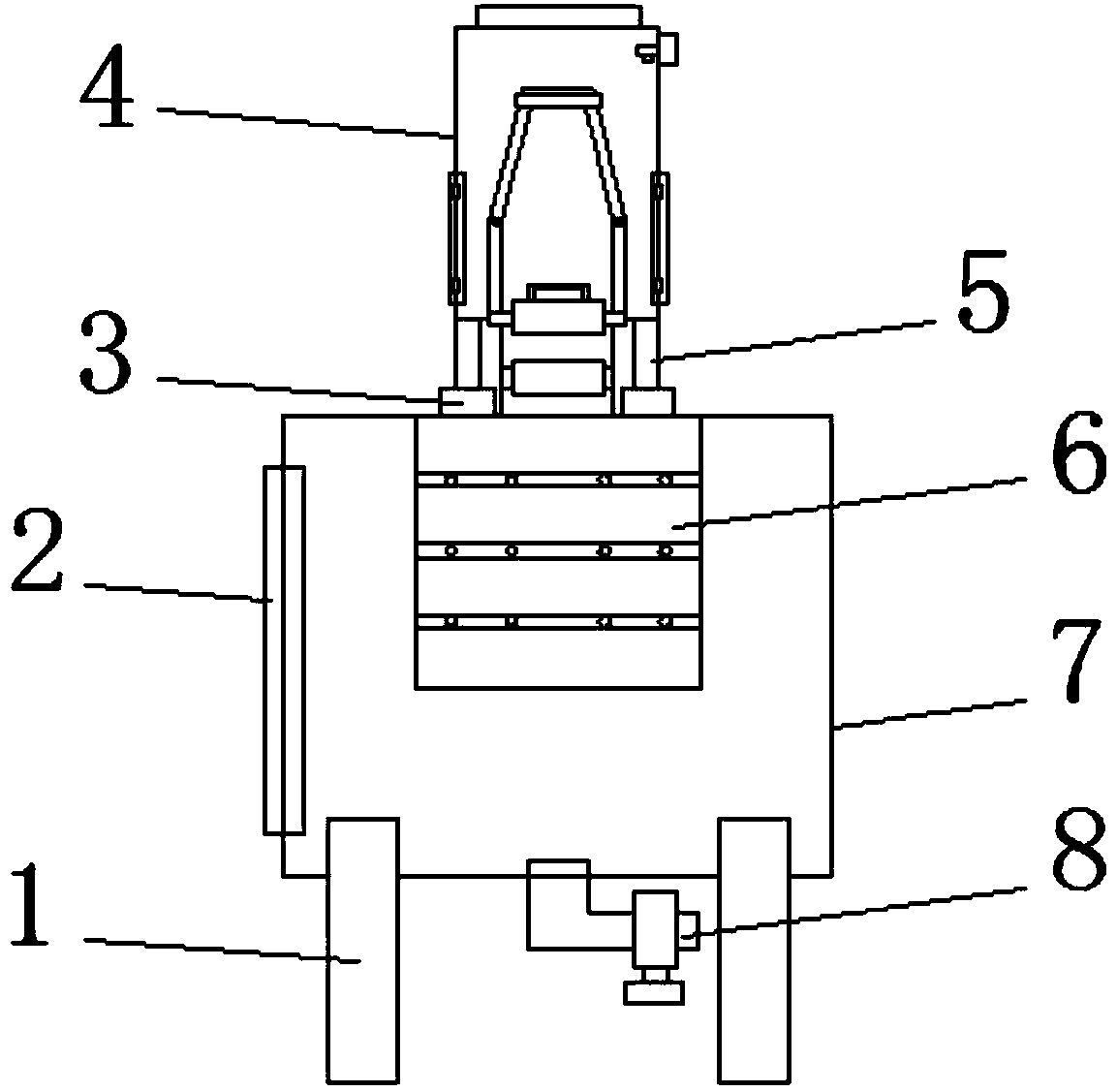

1.一种离子吸附式废水处理设备，包括储水设备(7)、过滤水箱(14)和过滤箱(22)，其特征在于：所述储水箱(9)底部四个角位置处均焊接有储水箱支腿(1)，所述储水箱(9)外侧活动连接有储水箱门(2)，所述储水箱(9)内部顶端中心位置处固定安装有活性炭收纳盒(6)，所述储水设备(7)顶端中心位置处通过过滤设备支腿(5)固定连接有过滤设备(4)，且过滤设备支腿(5)和储水设备(7)通过过滤设备固定件(3)固定连接，所述过滤设备(4)包括过滤水箱(14)，所述过滤水箱(14)内部底端固定连接有过滤板(19)，且过滤板(19)中部设有过滤板转动轴(20)，所述过滤板(19)顶端固定连接有过滤板顶盖(18)，所述过滤水箱(14)底部中心位置处固定连接有过滤箱(22)，所述过滤箱(22)内部通过木屑过滤盒固定件(11)固定连接有木屑盒(23)。
2.根据权利要求1所述的一种离子吸附式废水处理设备，其特征在于：所述储水箱(9)底部中心位置处固定连接有出水管(8)，所述出水管(8)末端固定连接有出水开关(10)。
3.根据权利要求1所述的一种离子吸附式废水处理设备，其特征在于：所述过滤水箱(14)顶部设有进水口(15)。
4.根据权利要求1所述的一种离子吸附式废水处理设备，其特征在于：所述过滤水箱(14)内部顶端一侧固定连接有湿度感应器(16)，所述过滤水箱(14)外部位于湿度感应器(16)外侧位置处固定连接有蜂鸣器(17)。
5.根据权利要求1所述的一种离子吸附式废水处理设备，其特征在于：所述过滤水箱(14)底端两侧均通过过滤水箱门合页(13)活动连接有过滤水箱门(12)。
6.根据权利要求1所述的一种离子吸附式废水处理设备，其特征在于：所述过滤箱(22)顶部焊接有过滤箱把手(21)。
说明书
一种离子吸附式废水处理设备
技术领域
本实用新型涉及离子吸附式废水处理设备技术领域，具体为一种离子吸附式废水处理设备。
背景技术
吸附法是对溶解态污染物的物理化学分离技术，废水处理中的吸附处理法，主要是指利用固体吸附剂的物理吸附和化学吸附性能，去除废水中多种污染物的过程，处理对象为剧毒物质和生物难降解污染物，吸附法可分为物理吸附、化学吸附和离子交换吸附三种类型，现有的离子吸附式废水处理设备均存在使用寿命较短的问题，在处理污染程度较高的污水时，对大型漂浮物无法进行便捷的处理，且净化材料易受到污染，而受到污染的净化材料往往不易更换，影响往后的净化效果。
实用新型内容
本实用新型的目的在于提供一种离子吸附式废水处理设备，具备能够通过离子吸附的方法，将废水进行处理的优点，解决了现有设备在处理的时候，不能将离子进行分离的问题。
为实现上述目的，本实用新型提供如下技术方案：一种离子吸附式废水处理设备，一种离子吸附式废水处理设备，包括储水设备、过滤水箱和过滤箱，所述储水箱底部四个角位置处均焊接有储水箱支腿，所述储水箱外侧活动连接有储水箱门，所述储水箱内部顶端中心位置处固定安装有活性炭收纳盒，所述储水设备顶端中心位置处通过过滤设备支腿固定连接有过滤设备，且过滤设备支腿和储水设备通过过滤设备固定件固定连接，所述过滤设备包括过滤水箱，所述过滤水箱内部底端固定连接有过滤板，且过滤板中部设有过滤板转动轴，所述过滤板顶端固定连接有过滤板顶盖，所述过滤水箱底部中心位置处固定连接有过滤箱，所述过滤箱内部通过木屑过滤盒固定件固定连接有木屑盒。
优选的，所述储水箱底部中心位置处固定连接有出水管，所述出水管末端固定连接有出水开关。
优选的，所述过滤水箱顶部设有进水口。
优选的，所述过滤水箱内部顶端一侧固定连接有湿度感应器，所述过滤水箱外部位于湿度感应器外侧位置处固定连接有蜂鸣器。
优选的，所述过滤水箱底端两侧均通过过滤水箱门合页活动连接有过滤水箱门。
优选的，所述过滤箱顶部焊接有过滤箱把手。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置储水箱门，达到了便于取出活性炭收纳盒的效果，通过出水管将储水箱内水排净，打开储水箱门，将活性炭收纳盒从储水箱内取出，可便捷的对活性炭收纳盒内的活性炭进行更换和清理。
2、本实用新型通过设置过滤板，达到了能够将大型垃圾隔离的效果，将污水从进水口注入，通过过滤板对大型污染物进行初步过滤，水从过滤板渗入，即可流至过滤箱进行第二部过滤。
3、本实用新型通过设置湿度感应器，达到了可在过滤板进行堵塞时报警的效果，当过滤水箱内大型污染物较多时，将过滤板堵住，致使过滤水箱内水位上升，通过湿度感应器进行感应后，由蜂鸣器发出警报，通知人员进行清理。
4、本实用新型通过设置过滤板转动轴，达到了可将过滤板打开取出过滤箱的效果，打开过滤板顶盖，通过过滤板转动轴打开过滤板后，通过过滤箱把手将过滤箱提出，进行过滤箱内部的木屑进行更换。
