申请日2018.02.22
公开(公告)日2018.07.24
IPC分类号C02F9/14; C02F101/30; C02F103/36
摘要

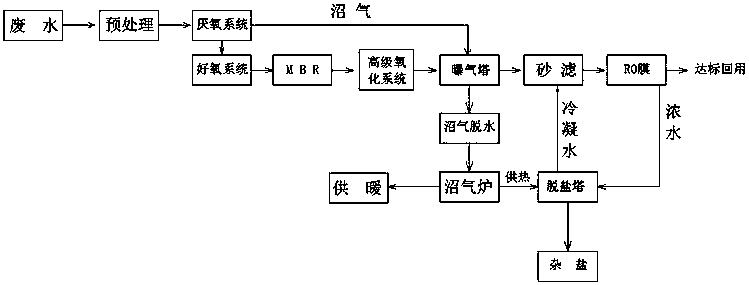

一种生物柴油废水和沼气的深度处理方法。初始废水经过预处理后进入厌氧系统，产生沼气;经厌氧发酵后的进入好氧系统，去除可生化有机物;好氧系统末端装有MBR;MBR出水进入高级氧化系统，在臭氧的作用下，去除水中的微量COD;水被送入曝气塔;经过曝气塔的水依次过砂滤和RO膜，经反渗透过滤后达标回用至工业循环水系统和蒸汽锅炉的补水系统;曝气塔的沼气经过脱水罐脱水后进入沼气炉燃烧;反渗透过滤排出的浓水经过脱盐塔浓缩脱盐，产生的杂盐外售，冷凝水经砂滤后在进行反渗透过滤。本方法不加杀菌剂和阻垢剂;替代沼气常规的脱杂工序、脱硫工序;使用寿命大幅度提高;环保工艺能耗低、无药剂添加，无固废排放;调试周期短，稳定性强，运行费用低，并且可实现无人看管。
权利要求书
1.一种生物柴油废水和沼气的深度处理方法，其特征在于，按照以下方法进行：
a、初始废水经过预处理后进入厌氧系统，在厌氧菌的作用下，产生沼气;
b、经厌氧发酵后的二次废水进入好氧系统，在好氧菌的作用下，去除二次废水中的可生化有机物;
c、好氧系统末端装有MBR，采用MBR出水;
d、MBR出水进入高级氧化系统，该高级氧化系统内充入臭氧，在臭氧的作用下，氧化去除MBR出水中的微量COD;
e、经过臭氧氧化的水被送入曝气塔;
f、经过曝气塔的水依次过砂滤和RO膜，经反渗透过滤后达标回用至工业循环水系统和蒸汽锅炉的补水系统;
g、曝气塔的沼气经过脱水罐脱水后进入沼气炉燃烧;
h、反渗透过滤排出的浓水经过脱盐塔浓缩脱盐，产生的杂盐外售，冷凝水经砂滤后在进行反渗透过滤。
2.根据权利要求1所述的生物柴油废水和沼气的深度处理方法，其特征在于，水在曝气塔中停留时间为20 ~40分钟。
3.根据权利要求1所述的生物柴油废水和沼气的深度处理方法，其特征在于，所述的曝气塔中的气源为厌氧产生的沼气。
4.根据权利要求1所述的生物柴油废水和沼气的深度处理方法，其特征在于，所述曝气塔包括塔体，所述塔体顶部设置有出气口，塔体上部两侧分设有出水口和进气口;所述塔体下部两侧分设有臭氧出水进口和沼气进口;所述沼气进口和进气口之间通过管道连通，该管道与厌氧系统的沼气出口连通。
5.根据权利要求4所述的生物柴油废水和沼气的深度处理方法，其特征在于，所述管道上设置有引风机，该引风机安装在靠近进气口位置的管道上。
6.根据权利要求5所述的生物柴油废水和沼气的深度处理方法，其特征在于，所述管道上安装有单向阀，该单向阀安装在靠近沼气进口位置的管道上。
7.根据权利要求4所述的生物柴油废水和沼气的深度处理方法，其特征在于，所述臭氧出水进口位置设置有布水管道，该布水管道横穿于所述塔体底部，布水管道上均设有布水器;所述沼气进口位置设置有沼气管道，该沼气管道置于所述布水管道的下方，沼气管道上均设有沼气分布器。
说明书
一种生物柴油废水和沼气的深度处理方法
技术领域
本发明涉及废水处理领域，具体地说是一种生物柴油生产行业的废水深度处理方法。
背景技术
近年来，随着国家对新能源的推动，国内生物柴油行业发展迅速，生物柴油的生产技术日益成熟的同时，废水处理技术也日趋完善。
目前，生物柴油废水处理中比较常用的方法是生物法，生物法是指在适当的条件下，利用微生物去除废水中有机污染物的方法。通常包括预处理、厌氧发酵、好氧降解等流程，由于生物柴油废水中含盐量高，生物法处理过后的水中仍然含有一定量的COD，这种水不能直接排放或者利用，通常还要进行深度处理。
需要深度处理的生物柴油废水，通常有较高的硬度和含油一定量的COD，超滤纳滤反渗透多级膜分离是行之有效的方法，但是这种方法需要添加大量的阻垢剂，并进行频繁的化学反洗，即便如此，膜的寿命也非常的低，需要反复换膜，而高昂的膜处理成本是很多企业不能承受的，所以对于生物柴油行业来说，一种行之有效的深度废水处理方法是决定一家企业优劣的关键。
发明内容
本发明针对现有生物柴油废水的膜法深度处理方法的不足，提供一种不加药、操作简单、运行成本低的生物柴油废水的深度处理的方法。经过这种方法处理的废水最终实现零排放，同时沼气得到净化和充分利用。
实现上述发明目的采用的技术方案是：一种生物柴油废水和沼气的深度处理方法，按照以下方法进行：
a、初始废水经过预处理后进入厌氧系统，在厌氧菌的作用下，产生沼气;
b、经厌氧发酵后的二次废水进入好氧系统，在好氧菌的作用下，去除二次废水中的可生化有机物;
c、好氧系统末端装有MBR，采用MBR出水;
d、MBR出水进入高级氧化系统，该高级氧化系统内充入臭氧，在臭氧的作用下，氧化去除MBR出水中的微量COD;
e、经过臭氧氧化的水被送入曝气塔;
f、经过曝气塔的水依次过砂滤和RO膜，经反渗透过滤后达标回用至工业循环水系统和蒸汽锅炉的补水系统;
g、曝气塔的沼气经过脱水罐脱水后进入沼气炉燃烧;
h、反渗透过滤排出的浓水经过脱盐塔浓缩脱盐，产生的杂盐外售，冷凝水经砂滤后在进行反渗透过滤。
作为优选：水在曝气塔中停留时间为20 ~40分钟。
作为优选：所述的曝气塔中的气源为厌氧产生的沼气。
作为优选：所述曝气塔包括塔体，所述塔体顶部设置有出气口，塔体上部两侧分设有出水口和进气口;所述塔体下部两侧分设有臭氧出水进口和沼气进口;所述沼气进口和进气口之间通过管道连通，该管道与厌氧系统的沼气出口连通。
作为优选：所述管道上设置有引风机，该引风机安装在靠近进气口位置的管道上。
作为优选：所述管道上安装有单向阀，该单向阀安装在靠近沼气进口位置的管道上。
作为优选：所述臭氧出水进口位置设置有布水管道，该布水管道横穿于所述塔体底部，布水管道上均设有布水器;所述沼气进口位置设置有沼气管道，该沼气管道置于所述布水管道的下方，沼气管道上均设有沼气分布器。
相比现有生物柴油膜法废水处理方法，本方法具有以下有优点：
1、不加杀菌剂和阻垢剂;
2、替代沼气常规的脱杂工序、脱硫工序;
3、膜不需要频繁的化学反洗，使用寿命大幅度提高;
4、本方法环保工艺能耗低、无药剂添加，无固废排放;
5、本发明调试周期短，稳定性强，运行费用低，并且可实现无人看管。
