申请日2018.02.22
公开(公告)日2018.10.30
IPC分类号G01N33/18; G01N1/10
摘要
本实用新型涉及污水检测设备技术领域，且公开了一种具有取样反应观察功能的污水有害物含量检测设备，包括污水检测仪，污水检测仪顶端的右侧区域设有功能区域，且污水检测仪顶端的左侧区域设有检测区域，功能区域底部的区域设有操作区域，操作区域的内部矩形排列有十二个操作键，操作区域的正上方开设有位于功能区域内部的显示屏，功能区域顶部的内部开设有三组取样容器放置槽，三组取样容器放置槽从左至右依次放置有取样容器Ⅰ。该具有取样反应观察功能的污水有害物含量检测设备，通过检测区域内部的观测台可以实现对于检测架中的取样容器Ⅰ进行观察，同时直观的看到污水中重金属的含量变化，从而了解到污水的污染程度方便检测人员清楚的观察。
权利要求书

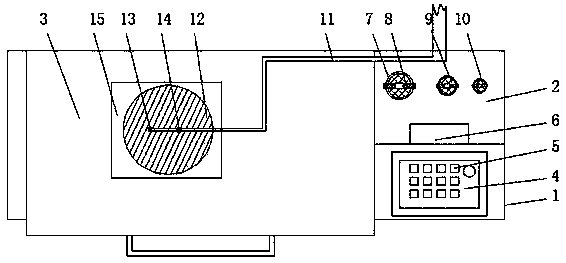

1.一种具有取样反应观察功能的污水有害物含量检测设备，包括污水检测仪(1)，其特征在于：所述污水检测仪(1)顶端的右侧区域设有功能区域(2)，且污水检测仪(1)顶端的左侧区域设有检测区域(4)，所述功能区域(2)底部的区域设有操作区域(4)，所述操作区域(4)的内部矩形排列有十二个操作键(5)，所述操作区域(4)的正上方开设有位于功能区域(2)内部的显示屏(6)，所述功能区域(2)顶部的内部开设有三组取样容器放置槽(7)，三组所述取样容器放置槽(7)从左至右依次放置有取样容器Ⅰ(8)、取样容器Ⅱ(9)和取样容器Ⅲ(10)，所述取样容器Ⅰ(8)包括取样瓶(81)，所述取样瓶(81)的外壁与取样容器放置槽(7)的内壁接触，所述取样瓶(81)内腔的底端固定安装有两组夹紧槽(82)，两组夹紧槽(82)内腔的顶端固定安装有位于取样瓶(81)底端的打铁块Ⅱ(83)，所述取样瓶(81)外壁的两侧分别与手持架(84)的两端通过销钉活动连接，所述取样瓶(81)通过盖板(85)进行封口，所述盖板(85)的顶端固定连接有实心柱(86)，所述污水检测仪(1)顶端一侧的内部固定套装有导线(11)，所述导线(11)的一端与电源插接电连接，所述导线(11)的另一端贯穿功能区域(2)顶端的内部并延伸至检测架(12)的底端且固定安装有两组三合板(13)，所述检测架(12)位于检测区域(3)的中部，两组所述三合板(13)内腔的底端分别固定安装有打铁块Ⅰ(14)，所述检测架(12)的两侧固定安装有位于检测区域(3)内部的观测台(15)，所述观测台(15)的顶端固定套装在检测架(12)顶端的内部。
2.根据权利要求1所述的一种具有取样反应观察功能的污水有害物含量检测设备，其特征在于：所述取样容器Ⅰ(8)、取样容器Ⅱ(9)和取样容器Ⅲ(10)直径大小之比为1:0.7:0.5，且三组取样容器为玻璃取样容器。
3.根据权利要求1所述的一种具有取样反应观察功能的污水有害物含量检测设备，其特征在于：所述手持架(84)的中部固定套装有圆环，且圆环的为铝制圆环。
4.根据权利要求1所述的一种具有取样反应观察功能的污水有害物含量检测设备，其特征在于：所述实心柱(86)的顶端固定安装有圆环，且圆环的直径为10mm。
5.根据权利要求1所述的一种具有取样反应观察功能的污水有害物含量检测设备，其特征在于：所述显示屏(6)为触控的电容屏，且触控电容显示屏(6)的分辨率为1080P。
6.根据权利要求1所述的一种具有取样反应观察功能的污水有害物含量检测设备，其特征在于：所述观测台(15)为钢化玻璃，且观测台(15)的一侧活动套装在检测区域(3)侧面的中部。
说明书
一种具有取样反应观察功能的污水有害物含量检测设备
技术领域
本实用新型涉及污水检测设备技术领域，具体为一种具有取样反应观察功能的污水有害物含量检测设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
污水中含有的有害物质的量超标，往往超出了排污区域的自净能力，给周边的生态环境造成不可逆转的负面影响，有鉴于此，需要一种污水检测设备，但是目前的污水检测设备不具有可以观察污水中有害物在反应中变化，从而直观的了解污水中有害物的含量，为此我们提供一种具有取样反应观察功能的污水有害物含量检测设备。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有取样反应观察功能的污水有害物含量检测设备，具备可以观察污水中有害物在反应中的变化，直观了解污水的污染程度同时具有安全取样等优点，解决了工作人员想直观观察污水中重金属含量的变化，同时解决了污水检测仪与污水取样容器分离，污水取样容器不便于携带的问题。
(二)技术方案
为实现上述可以观察污水中有害物在反应中的变化，直观了解污水的污染程度同时具有安全取样的目的，本实用新型提供如下技术方案：一种具有取样反应观察功能的污水有害物含量检测设备，包括污水检测仪，所述污水检测仪顶端的右侧区域设有功能区域，且污水检测仪顶端的左侧区域设有检测区域，所述功能区域底部的区域设有操作区域，所述操作区域的内部矩形排列有十二个操作键，所述操作区域的正上方开设有位于功能区域内部的显示屏，所述功能区域顶部的内部开设有三组取样容器放置槽，三组所述取样容器放置槽从左至右依次放置有取样容器Ⅰ、取样容器Ⅱ和取样容器Ⅲ，所述取样容器Ⅰ包括取样瓶，所述取样瓶的外壁与取样容器放置槽的内壁接触，所述取样瓶内腔的底端固定安装有两组夹紧槽，两组夹紧槽内腔的顶端固定安装有位于取样瓶底端的打铁块Ⅱ，所述取样瓶外壁的两侧分别与手持架的两端通过销钉活动连接，所述取样瓶通过盖板进行封口，所述盖板的顶端固定连接有实心柱，所述污水检测仪顶端一侧的内部固定套装有导线，所述导线的一端与电源插接电连接，所述导线的另一端贯穿功能区域顶端的内部并延伸至检测架的底端且固定安装有两组三合板，所述检测架位于检测区域的中部，两组所述三合板内腔的底端分别固定安装有打铁块Ⅰ，所述检测架的两侧固定安装有位于检测区域内部的观测台，所述观测台的顶端固定套装在检测架顶端的内部。
优选的，所述取样容器Ⅰ、取样容器Ⅱ和取样容器Ⅲ直径大小之比为1:0.7:0.5，且三组取样容器为玻璃取样容器。
优选的，所述手持架的中部固定套装有圆环，且圆环的为铝制圆环。
优选的，所述实心柱的顶端固定安装有圆环，且圆环的直径为10mm。
优选的，所述显示屏为触控的电容屏，且触控电容显示屏的分辨率为1080P。
优选的，所述观测台为钢化玻璃，且观测台的一侧活动套装在检测区域侧面的中部。
(三)有益效果
与现有技术相比，本实用新型提供了一种具有取样反应观察功能的污水有害物含量检测设备，具备以下有益效果：
1、该具有取样反应观察功能的污水有害物含量检测设备，通过检测区域内部的观测台可以实现对于检测架中的取样容器Ⅰ进行观察，同时直观的看到污水中重金属的含量变化，从而了解到污水的污染程度方便检测人员清楚的观察。
2、该具有取样反应观察功能的污水有害物含量检测设备，通过取样容器Ⅰ的两侧活动连接的手持架可以实现对于取样容器Ⅰ的活动旋转，方便进行取样，同时取样瓶的内部活动套装有盖板实现将取样瓶进行封口，保护采样标本的完整性为获取污水中重金属成分的准确性。
