申请日2018.02.22
公开(公告)日2018.10.26
IPC分类号F25B30/06; F24H4/02; F28G3/10
摘要
本实用新型公开了一种双级直热型污水源热泵机组，包括两个污水蒸发器，每个所述污水蒸发器的上端均开设有进水口，每个所述污水蒸发器的下端均设有出料管，两个所述污水蒸发器之间设有蒸汽管，所述蒸汽管均与污水蒸发器的内部连通，所述蒸汽管的外壁上缠绕有多段且连续的输水管，所述输水管的一端连接连通管，所述连通管远离输水管的一端连接有进水管，所述输水管的另一端连接有回流泵。本实用新型通过双级污水蒸发器对污水进行蒸发形成高温蒸汽对外部水流加热，形成生活热水，再对蒸汽进行冷凝形成生活用水，环保节能，并通过水流的循环吸热，提高了水流的温度，降低了能耗，通过设置刮板，便于了垢层的去除，方便实用，推广性高。
权利要求书

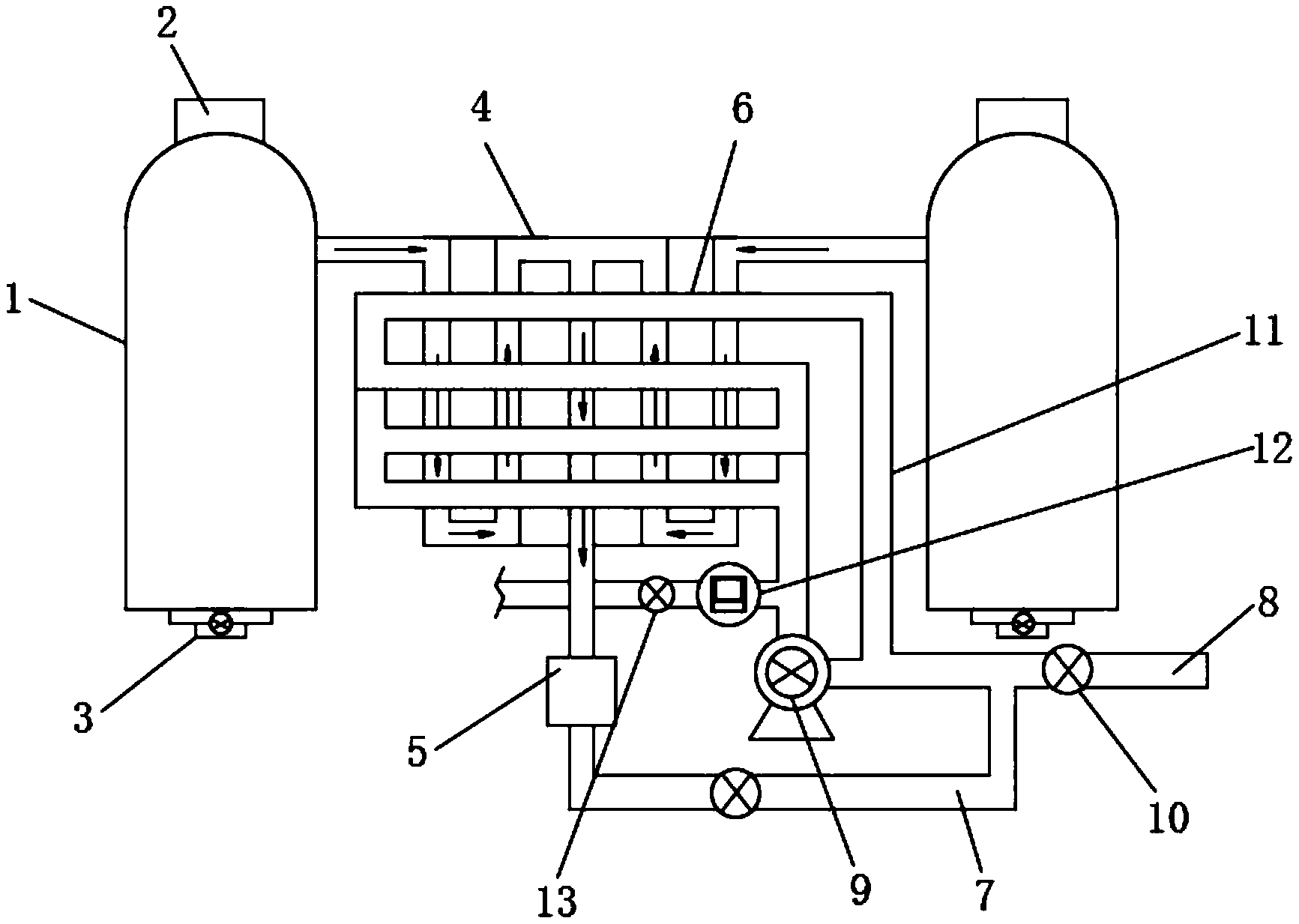

1.一种双级直热型污水源热泵机组，包括两个污水蒸发器(1)，其特征在于，每个所述污水蒸发器(1)的上端均开设有进水口，每个所述污水蒸发器(1)的下端均设有出料管(3)，两个所述污水蒸发器(1)之间设有蒸汽管(4)，所述蒸汽管(4)均与污水蒸发器(1)的内部连通，所述蒸汽管(4)的外壁上缠绕有多段且连续的输水管(6)，所述输水管(6)的一端连接连通管(11)，所述连通管(11)远离输水管(6)的一端连接有进水管(8)，所述输水管(6)的另一端连接有回流泵(9)，所述进水管(8)的一侧侧壁上连接有冷水管(7)，所述冷水管(7)远离进水管(8)的一端与蒸汽管(4)的内部相互连通，所述冷水管(7)靠近蒸汽管(4)的一端外壁连接有冷凝器(5)，所述输水管(6)与回流泵(9)的连接处一侧侧壁上连接有出水管，所述出水管上设有温度传感器(12)。
2.根据权利要求1所述的一种双级直热型污水源热泵机组，其特征在于，每个所述污水蒸发器(1)的上端还固定有转动电机(2)，每个所述转动电机(2)的驱动端均连接有转动杆(14)，每个所述转动杆(14)均贯穿污水蒸发器(1)的上侧壁延伸至污水蒸发器(1)的内部并连接有两个转杆，每个所述转杆远离转动杆(14)的一端均连接有刮板(16)，每个所述刮板(16)均与污水蒸发器(1)的内壁滑动连接。
3.根据权利要求2所述的一种双级直热型污水源热泵机组，其特征在于，每个所述污水蒸发器(1)的内壁上还设有两个限位杆(15)，每个所述转动杆(14)的外壁上均开设有限位槽，位于每个污水蒸发器(1)内部的两个所述限位杆(15)的一端插设在限位槽内与限位槽的内壁滑动连接。
4.根据权利要求1所述的一种双级直热型污水源热泵机组，其特征在于，所述进水管(8)上设有第一阀门(10)，所述出水管上设有第二阀门(13)，所述出料管(3)上设有第三阀门，所述冷水管(7)上设有单向阀。
5.根据权利要求1所述的一种双级直热型污水源热泵机组，其特征在于，所述蒸汽管(4)与输水管(6)均为通镍合金材料制成。
6.根据权利要求2所述的一种双级直热型污水源热泵机组，其特征在于，所述转动电机(2)和回流泵(9)均通过导线与外部电源电性连接。
说明书
一种双级直热型污水源热泵机组
技术领域
本实用新型涉及污水源热泵机组技术领域，尤其涉及一种双级直热型污水源热泵机组。
背景技术
污水源热泵机组主要是对污水加热并通过污水换热器与中介水进行换热，中介水进入热泵主机，主机消耗少量的电能，在冬天将水资源中的低品质能量“汲取”出来，经管网供给室内采暖系统、生活热水系统。现有技术中的污水源热泵机组均需要采用污水源热泵机组对自来水进行加热，耗能较多，同时存在污水源热泵机组中的污水蒸发器中污垢易堆积在内壁上，不易清理的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中的污水源热泵机组均需要采用污水源热泵机组对自来水进行加热，耗能较多，同时存在污水源热泵机组中的污水蒸发器中污垢易堆积在内壁上，不易清理的的问题，而提出的一种双级直热型污水源热泵机组。
为了实现上述目的，本实用新型采用了如下技术方案：
一种双级直热型污水源热泵机组，包括两个污水蒸发器，每个所述污水蒸发器的上端均开设有进水口，每个所述污水蒸发器的下端均设有出料管，两个所述污水蒸发器之间设有蒸汽管，所述蒸汽管均与污水蒸发器的内部连通，所述蒸汽管的外壁上缠绕有多段且连续的输水管，所述输水管的一端连接连通管，所述连通管远离输水管的一端连接有进水管，所述输水管的另一端连接有回流泵，所述进水管的一侧侧壁上连接有冷水管，所述冷水管远离进水管的一端与蒸汽管的内部相互连通，所述冷水管靠近蒸汽管的一端外壁连接有冷凝器，所述输水管与回流泵的连接处一侧侧壁上连接有出水管，所述出水管上设有温度传感器。
优选地，每个所述污水蒸发器的上端还固定有转动电机，每个所述转动电机的驱动端均连接有转动杆，每个所述转动杆均贯穿污水蒸发器的上侧壁延伸至污水蒸发器的内部并连接有两个转杆，每个所述转杆远离转动杆的一端均连接有刮板，每个所述刮板均与污水蒸发器的内壁滑动连接。
优选地，每个所述污水蒸发器的内壁上还设有两个限位杆，每个所述转动杆的外壁上均开设有限位槽，位于每个污水蒸发器内部的两个所述限位杆的一端插设在限位槽内与限位槽的内壁滑动连接。
优选地，所述进水管上设有第一阀门，所述出水管上设有第二阀门，所述出料管上设有第三阀门，所述冷水管上设有单向阀。
优选地，所述蒸汽管与输水管均为通镍合金材料制成。
优选地，所述转动电机和回流泵均通过导线与外部电源电性连接。
本实用新型中，污水通过进水口进入污水蒸发器中进行蒸发，产生的水蒸气进入蒸汽管中，打开第一阀门，外部水流通过进水管和连通管进入输水管中进行流动，蒸汽管中的水蒸气中的热量通过蒸汽管与输水管之间的热传递实现对输水管中的水进行加热，加热后流动到温度传感器处进行温度检测，温度过低时，启动回流泵进行水流的回流以便进行二次加热，水蒸气中的热量吸收后通过冷凝器冷凝成水并流到进水管中，实现废水的有效利用，通过在污水蒸发器中设置刮板，在污水蒸发器的内壁上结垢时，启动转动电机，通过刮板的转动，有效防止垢层的堆积。本实用新型通过双级污水蒸发器对污水进行蒸发形成高温蒸汽对外部水流加热，形成生活热水，再对蒸汽进行冷凝形成生活用水，环保节能，并通过水流的循环吸热，提高了水流的温度，降低了能耗，通过设置刮板，便于了垢层的去除，方便实用，推广性高。
