申请日2018.02.18
公开(公告)日2018.06.29
IPC分类号B01D53/84; A61L9/20; F23G7/06
摘要
本发明公开了一种带杀菌功能的污水废气处理装置，包括第一净化室，所述第一净化室外表面顶部的左端开设有第一入口，所述第一净化室内腔的上端固定连接有活性碳过滤层，所述第一净化室内腔的下端固定连接有KDF过滤层，所述第一净化室外表面右侧的底部开设有第一出口，所述第一出口通过管道活动连接有第二入口，所述第二入口的顶部固定连接有加热炉，所述加热炉外表面顶部的中端开设有第二出口，所述第二出口通过管道活动连接有水箱，所述水箱外表面顶部的右端开设有注水口。本发明通过活性碳过滤层、KDF过滤层、加热炉、紫外线杀菌器、泥炭和松树皮的作用，解决了废水处理过程中所产生废气对周围环境带来巨大污染的问题。
权利要求书

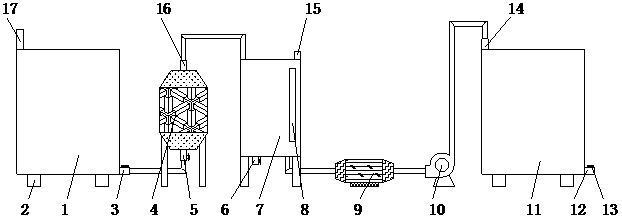

1.一种带杀菌功能的污水废气处理装置，包括第一净化室(1)，其特征在于：所述第一净化室(1)外表面顶部的左端开设有第一入口(17)，所述第一净化室(1)内腔的上端固定连接有活性碳过滤层(18)，所述第一净化室(1)内腔的下端固定连接有KDF过滤层(19)，所述第一净化室(1)外表面右侧的底部开设有第一出口(3)，所述第一出口(3)通过管道活动连接有第二入口(5)，所述第二入口(5)的顶部固定连接有加热炉(4)，所述加热炉(4)外表面顶部的中端开设有第二出口(16)，所述第二出口(16)通过管道活动连接有水箱(7)，所述水箱(7)外表面顶部的右端开设有注水口(15)，所述水箱(7)外表面底部的左端开设有出水口(6)，所述水箱(7)通过管道活动连接有紫外线杀菌器(9)，所述紫外线杀菌器(9)通过管道活动连接有气泵(10)，所述气泵(10)通过管道活动连接有第三入口(14)，所述第三入口(14)外表面的底部固定连接有第二净化室(11)，所述第二净化室(11)内腔的下端从上到下依次填充有泥炭(20)和松树皮(21)，所述第二净化室(11)外表面右侧的底部开设有第三出口(12)。
2.根据权利要求1所述的一种带杀菌功能的污水废气处理装置，其特征在于：所述管道在水箱(7)内为“S”型设置。
3.根据权利要求1所述的一种带杀菌功能的污水废气处理装置，其特征在于：所述第一出口(3)、第三出口(12)、第二入口(5)和出水口(6)的表面均活动安装有阀门(13)。
4.根据权利要求1所述的一种带杀菌功能的污水废气处理装置，其特征在于：所述水箱(7)外表面的右端固定安装有观察窗(8)。
5.根据权利要求1所述的一种带杀菌功能的污水废气处理装置，其特征在于：所述第一净化室(1)、加热炉(4)、水箱(7)和第二净化室(11)的底部均固定连接有支撑腿(2)。
说明书
一种带杀菌功能的污水废气处理装置
技术领域
本发明涉及污水废气净化技术领域，具体为一种带杀菌功能的污水废气处理装置。
背景技术
中国是一个人口众多的国家，随着近年来的不断发展，尤其是城市化的发展，速度惊人，而伴随着城市发展所需要的相关设施的建设却很缓慢，远远跟不上城市的发展速度，特别是对污水的处理，目前，大多数的污水是集中之后直接排放，这些污水中存在着大量的杂质以及一些富营养物质，排放到自然界中会对环境造成极大的污染，破坏了自然的生态平衡，于是人们都会对废水进行净化处理再排放，但废水在净化处理过程中会产生大量废气，严重威胁着周围环境的安全，为此，我们提出一种带杀菌功能的污水废气处理装置。
发明内容
本发明的目的在于提供一种带杀菌功能的污水废气处理装置，具备净化废气的优点，解决了废水处理过程中所产生废气对周围环境带来巨大污染的问题。
为实现上述目的，本发明提供如下技术方案：一种带杀菌功能的污水废气处理装置，包括第一净化室，所述第一净化室外表面顶部的左端开设有第一入口，所述第一净化室内腔的上端固定连接有活性碳过滤层，所述第一净化室内腔的下端固定连接有KDF过滤层，所述第一净化室外表面右侧的底部开设有第一出口，所述第一出口通过管道活动连接有第二入口，所述第二入口的顶部固定连接有加热炉，所述加热炉外表面顶部的中端开设有第二出口，所述第二出口通过管道活动连接有水箱，所述水箱外表面顶部的右端开设有注水口，所述水箱外表面底部的左端开设有出水口，所述水箱通过管道活动连接有紫外线杀菌器，所述紫外线杀菌器通过管道活动连接有气泵，所述气泵通过管道活动连接有第三入口，所述第三入口外表面的底部固定连接有第二净化室，所述第二净化室内腔的下端从上到下依次填充有泥炭和松树皮，所述第二净化室外表面右侧的底部开设有第三出口。
优选的，所述管道在水箱内为“S”型设置。
优选的，所述第一出口、第三出口、第二入口和出水口的表面均活动安装有阀门。
优选的，所述水箱外表面的右端固定安装有观察窗。
优选的，所述第一净化室、加热炉、水箱和第二净化室的底部均固定连接有支撑腿。
与现有技术相比，本发明的有益效果如下：
1、本发明通过活性碳过滤层和KDF过滤层的作用，可吸附废气中的杂质，起到了初级净化废气的作用，加热炉可使废气中的气体充分燃烧，降低了有害气体对环境的污染程度，紫外线杀菌器可对废气进行杀菌消毒，降低了废气中细菌的数量，起到了第三级净化废气的作用，通过泥炭和松树皮的作用，可对废气进行微生物降解处理，保障了周围环境的安全以及人们的身体健康。
2、本发明设置了水箱，可对高温燃烧后的气体进行降温处理，避免了废气过热从而对紫外线杀菌器造成的损伤，保障了废气处理的正常进行。
