申请日2018.02.12
公开(公告)日2018.06.01
IPC分类号C02F1/50
摘要
本发明涉及一种污水处理设备，尤其涉及一种污水池撒消毒粉末设备。本发明要解决的技术问题是提供一种自动对消毒粉末进行播撒、播撒均匀、操作简便的污水池撒消毒粉末设备。本发明提供了这样一种污水池撒消毒粉末设备，包括有安装板、动力机构、圆形框、环形滑轨、环形滑块、加料斗等;浮板顶部竖直连接有固定杆，固定杆顶部水平连接有安装板，安装板顶部安装有动力机构，安装板顶部的中间设有圆形框，圆形框内顶壁设有环形滑轨，环形滑轨上滑动式设有多个环形滑块。本发明通过动力机构和喷洒机构的相互配合，将加料斗中的消毒粉末均匀喷洒在污水池中，同时利用倾斜机构的优化，达到了自动对消毒粉末进行播撒、播撒均匀、操作简便的效果。
权利要求书

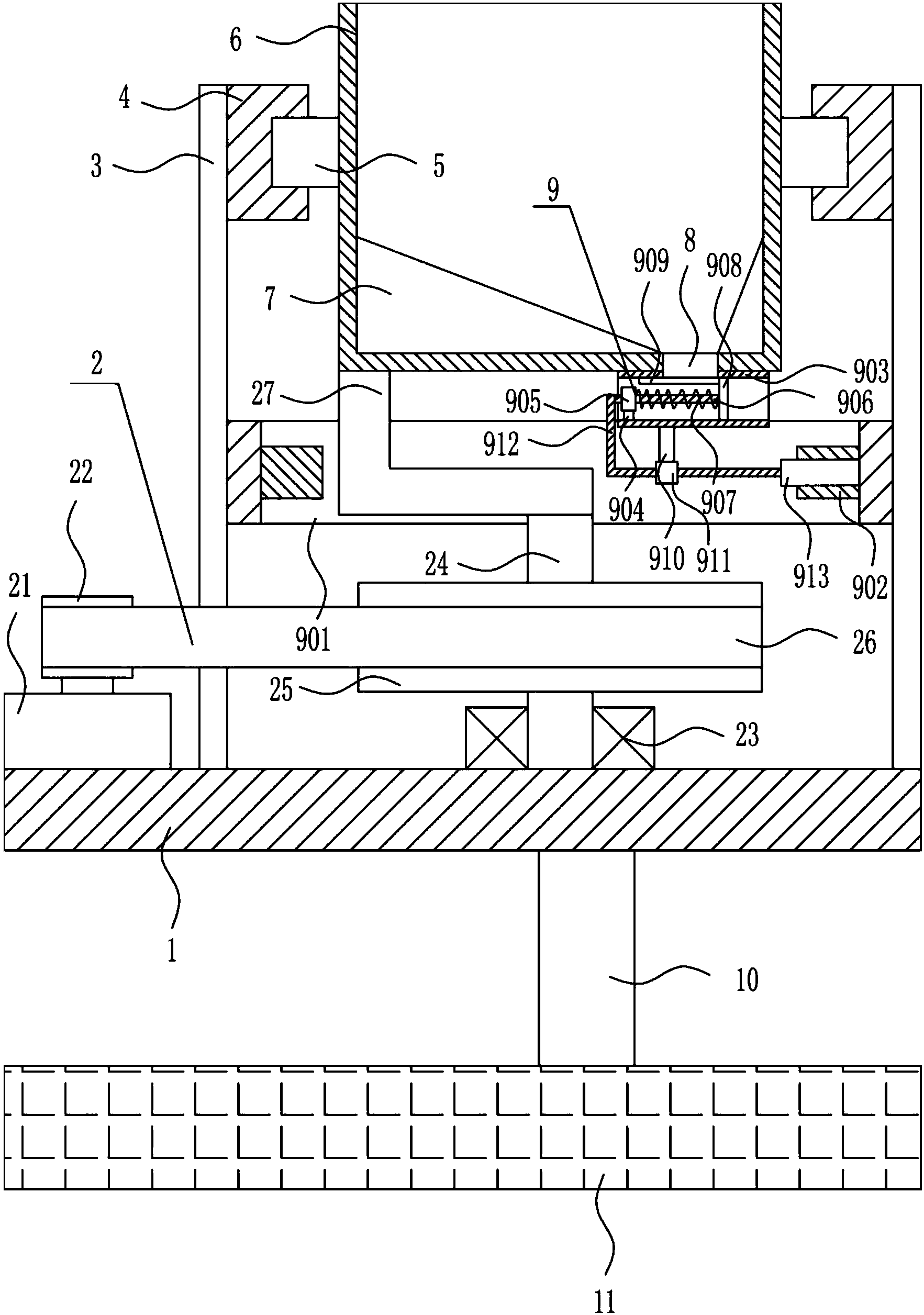

1.一种污水池撒消毒粉末设备，其特征在于，包括有安装板(1)、动力机构(2)、圆形框(3)、环形滑轨(4)、环形滑块(5)、加料斗(6)、楔形块(7)、喷洒机构(9)、固定杆(10)和浮板(11)，浮板(11)顶部竖直连接有固定杆(10)，固定杆(10)顶部水平连接有安装板(1)，安装板(1)顶部安装有动力机构(2)，安装板(1)顶部的中间设有圆形框(3)，圆形框(3)内顶壁设有环形滑轨(4)，环形滑轨(4)上滑动式设有多个环形滑块(5)，环形滑块(5)上连接有加料斗(6)，加料斗(6)的底部开有通孔(8)，加料斗(6)内底壁的左右侧均设有楔形块(7)，加料斗(6)底部安装有喷洒机构(9)。
2.根据权利要求1所述的一种污水池撒消毒粉末设备，其特征在于，动力机构(2)包括有电机(21)、第一皮带轮(22)、轴承座(23)、转杆(24)、第二皮带轮(25)、平带(26)和L型杆(27)，安装板(1)顶部的左侧安装有电机(21)，电机(21)的输出轴上连接有第一皮带轮(22)，安装板(1)顶部的中间安装有轴承座(23)，轴承座(23)内设有转杆(24)，转杆(24)上设有第二皮带轮(25)，第一皮带轮(22)与第二皮带轮(25)之间绕有平带(26)，转杆(24)上设有L型杆(27)，L型杆(27)的另一端连接在加料斗(6)的底部。
3.根据权利要求2所述的一种污水池撒消毒粉末设备，其特征在于，喷洒机构(9)包括有环形板(901)、第一接触块(902)、缸体(903)、第一支杆(904)、第一滑套(905)、第一滑杆(906)、弹簧(907)、推板(908)、挡板(909)、第二支杆(910)、第二滑套(911)、L型滑杆(912)和第二接触块(913)，圆形框(3)内底壁设有环形板(901)，环形板(901)内壁均匀设有多个第一接触块(902)，加料斗(6)底部开有通孔(8)位置的设有缸体(903)，缸体(903)与加料斗(6)通过通孔(8)联通，缸体(903)的内底壁左侧竖直连接有第一支杆(904)，第一支杆(904)的顶部设有第一滑套(905)，第一滑套(905)内设有第一滑杆(906)，第一滑杆(906)的右侧设有可在缸体(903)内壁滑动的推板(908)，推板(908)与第一滑套(905)之间连接有弹簧(907)，第一滑杆(906)穿过弹簧(907)，推板(908)底部的左侧水平连接有与通孔(8)配合的挡板(909)，缸体(903)底部的中间竖直连接有第二支杆(910)，第二支杆(910)的底部设有第二滑套(911)，第二滑套(911)内设有L型滑杆(912)，L型滑杆(912)的右端设有与第一接触块(902)配合的第二接触块(913)，L型滑杆(912)的另一端连接在第一滑杆(906)的左侧。
4.根据权利要求3所述的一种污水池撒消毒粉末设备，其特征在于，还包括有倾斜机构(12)，倾斜机构(12)包括有第三支杆(121)、螺母(122)、螺栓(123)、转块(124)和橡胶块(125)，固定杆(10)的左侧水平连接有第三支杆(121)，第三支杆(121)的左端设有螺母(122)，螺母(122)内设有与之配合的螺栓(123)，螺栓(123)的底部设有转块(124)，螺栓(123)的顶部设有橡胶块(125)，安装板(1)与固定杆(10)铰接连接。
5.根据权利要求4所述的一种污水池撒消毒粉末设备，其特征在于，还包括有第四支杆(13)和配重块(14)，浮板(11)的底部竖直连接有第四支杆(13)，第四支杆(13)的底部设有配重块(14)。
6.根据权利要求5所述的一种污水池撒消毒粉末设备，其特征在于，还包括有盖板(15)，加料斗(6)顶部的左侧铰接连接有与之配合的盖板(15)。
说明书
一种污水池撒消毒粉末设备
技术领域
本发明涉及一种污水处理设备，尤其涉及一种污水池撒消毒粉末设备。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
进行污水处理时需要对污水池中加入一定的消毒粉末，现有的消毒粉末添加过程一般为人工添加，如此操作过程繁琐、播撒不均匀、容易损伤操作者本身，因此亟需研发一种自动对消毒粉末进行播撒、播撒均匀、操作简便的污水池撒消毒粉末设备。
发明内容
(1)要解决的技术问题
本发明为了克服人工添加消毒粉末操作过程繁琐、播撒不均匀、容易损伤操作者本身的缺点，本发明要解决的技术问题是提供一种自动对消毒粉末进行播撒、播撒均匀、操作简便的污水池撒消毒粉末设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水池撒消毒粉末设备，包括有安装板、动力机构、圆形框、环形滑轨、环形滑块、加料斗、楔形块、喷洒机构、固定杆和浮板，浮板顶部竖直连接有固定杆，固定杆顶部水平连接有安装板，安装板顶部安装有动力机构，安装板顶部的中间设有圆形框，圆形框内顶壁设有环形滑轨，环形滑轨上滑动式设有多个环形滑块，环形滑块上连接有加料斗，加料斗的底部开有通孔，加料斗内底壁的左右侧均设有楔形块，加料斗底部安装有喷洒机构。
优选地，动力机构包括有电机、第一皮带轮、轴承座、转杆、第二皮带轮、平带和L型杆，安装板顶部的左侧安装有电机，电机的输出轴上连接有第一皮带轮，安装板顶部的中间安装有轴承座，轴承座内设有转杆，转杆上设有第二皮带轮，第一皮带轮与第二皮带轮之间绕有平带，转杆上设有L型杆，L型杆的另一端连接在加料斗的底部。
优选地，喷洒机构包括有环形板、第一接触块、缸体、第一支杆、第一滑套、第一滑杆、弹簧、推板、挡板、第二支杆、第二滑套、L型滑杆和第二接触块，圆形框内底壁设有环形板，环形板内壁均匀设有多个第一接触块，加料斗底部开有通孔位置的设有缸体，缸体与加料斗通过通孔联通，缸体的内底壁左侧竖直连接有第一支杆，第一支杆的顶部设有第一滑套，第一滑套内设有第一滑杆，第一滑杆的右侧设有可在缸体内壁滑动的推板，推板与第一滑套之间连接有弹簧，第一滑杆穿过弹簧，推板底部的左侧水平连接有与通孔配合的挡板，缸体底部的中间竖直连接有第二支杆，第二支杆的底部设有第二滑套，第二滑套内设有L型滑杆，L型滑杆的右端设有与第一接触块配合的第二接触块，L型滑杆的另一端连接在第一滑杆的左侧。
优选地，还包括有倾斜机构，倾斜机构包括有第三支杆、螺母、螺栓、转块和橡胶块，固定杆的左侧水平连接有第三支杆，第三支杆的左端设有螺母，螺母内设有与之配合的螺栓，螺栓的底部设有转块，螺栓的顶部设有橡胶块，安装板与固定杆铰接连接。
优选地，还包括有第四支杆和配重块，浮板的底部竖直连接有第四支杆，第四支杆的底部设有配重块。
优选地，还包括有盖板，加料斗顶部的左侧铰接连接有与之配合的盖板。
工作原理：向加料斗中加入一定的消毒粉末，并将本发明放置在污水池中，启动动力机构工作，动力机构带动喷洒机构工作，同时动力机构带动加料斗转动，喷洒机构将加料斗中的消毒粉末通过通孔均匀喷洒在污水池中，当不需要对污水池进行喷洒消毒粉末时，关闭动力机构即可，同时楔形块能够使加料斗中消毒剂更好的导出。
因为动力机构包括有电机、第一皮带轮、轴承座、转杆、第二皮带轮、平带和L型杆，安装板顶部的左侧安装有电机，电机的输出轴上连接有第一皮带轮，安装板顶部的中间安装有轴承座，轴承座内设有转杆，转杆上设有第二皮带轮，第一皮带轮与第二皮带轮之间绕有平带，转杆上设有L型杆，L型杆的另一端连接在加料斗的底部。启动电机工作，电机带动第一皮带轮转动，第一皮带轮转动通过平带带动第二皮带轮转动，第二皮带轮转动通过转杆带动L型杆转动，L型杆转动即可带动加料斗转动，加料斗转动即可配合喷洒机构将消毒粉末均匀喷洒在污水池内，当不需要喷洒消毒粉末时，关闭电机即可。
因为喷洒机构包括有环形板、第一接触块、缸体、第一支杆、第一滑套、第一滑杆、弹簧、推板、挡板、第二支杆、第二滑套、L型滑杆和第二接触块，圆形框内底壁设有环形板，环形板内壁均匀设有多个第一接触块，加料斗底部开有通孔位置的设有缸体，缸体与加料斗通过通孔联通，缸体的内底壁左侧竖直连接有第一支杆，第一支杆的顶部设有第一滑套，第一滑套内设有第一滑杆，第一滑杆的右侧设有可在缸体内壁滑动的推板，推板与第一滑套之间连接有弹簧，第一滑杆穿过弹簧，推板底部的左侧水平连接有与通孔配合的挡板，缸体底部的中间竖直连接有第二支杆，第二支杆的底部设有第二滑套，第二滑套内设有L型滑杆，L型滑杆的右端设有与第一接触块配合的第二接触块，L型滑杆的另一端连接在第一滑杆的左侧。动力机构工作时带动缸体转动，缸体转动即可带动L型滑杆转动，L型滑杆转动带动第二接触块转动，第二接触块转动通过第一接触块带动L型滑杆左右移动，L型滑杆左右移动即可通过第一滑杆左右移动，第一滑杆左右移动即可带动推板左右移动，当推板向左移动时，带动挡板不再阻挡通孔，此时弹簧压缩，加料斗中的消毒粉末即可进入到缸体中，当推板向右移动时，推板将缸体中的消毒粉末推出至缸体外，此时弹簧复位，挡板再次将通孔挡住，防止消毒粉末进入到推板的左侧，对弹簧造成损伤，如此即可将消毒粉末均匀撒在污水池中，实现本发明的使用效果。
因为还包括有倾斜机构，倾斜机构包括有第三支杆、螺母、螺栓、转块和橡胶块，固定杆的左侧水平连接有第三支杆，第三支杆的左端设有螺母，螺母内设有与之配合的螺栓，螺栓的底部设有转块，螺栓的顶部设有橡胶块，安装板与固定杆铰接连接。操作者转动转块，转块带动螺栓上下移动，螺栓上下移动即可带动安装板上下移动，如此即可调整喷洒机构的播撒范围，提高本发明的使用效果，同时橡胶块能够使得螺栓更好的接触到安装板。
因为还包括有第四支杆和配重块，浮板的底部竖直连接有第四支杆，第四支杆的底部设有配重块。配重块能够使得本发明在污水池中更加的稳定。
因为还包括有盖板，加料斗顶部的左侧铰接连接有与之配合的盖板。盖板防止杂质进入到加料斗中对消毒粉末造成破坏。
(3)有益效果
本发明通过动力机构和喷洒机构的相互配合，将加料斗中的消毒粉末均匀喷洒在污水池中，同时利用倾斜机构的优化，达到了自动对消毒粉末进行播撒、播撒均匀、操作简便的效果。
