申请日2018.02.12
公开(公告)日2018.06.29
IPC分类号C02F1/461; C25B1/26; C02F9/06; C02F9/08; A23N12/02
摘要

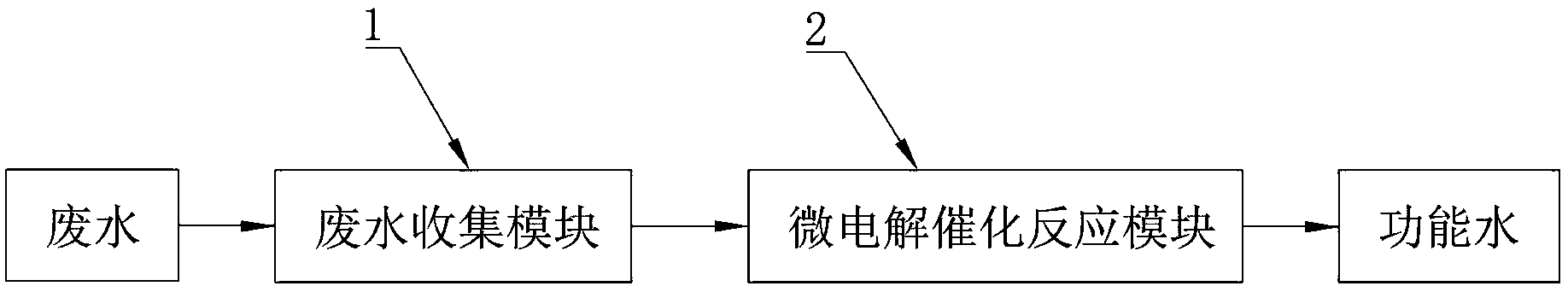

本发明公开了一种废水转化系统及废水清洗蔬菜农残方法，所述废水转化系统包括废水收集模块和微电解催化反应模块，所述废水收集模块包括废水收集器和安装在废水收集器上的第一输送管，所述微电解催化反应模块包括与第一输送管连接的电解反应槽和安装在电解反应槽上的第二输送管，所述废水收集器上的进水口与RO膜净水器的废水出水口连接，所述第一输送管连接废水收集器和电解反应槽，所述第二输送管连接电解反应槽和洗菜池。本发明利用电解反应将家用RO净水器产生的废水转化为含有强氧化剂的功能水，由功能水对蔬菜的农残进行去除，即确保对蔬菜农残的有效消菌杀毒，也确保在清洗蔬菜时对水资源的有效利用，节约水资源。
权利要求书
1.一种废水转化系统，其特征在于：所述废水转化系统包括废水收集模块(1)和微电解催化反应模块(2)，所述废水收集模块(1)包括废水收集器(11)和安装在废水收集器(11)上的第一输送管(12)，所述微电解催化反应模块(2)包括与第一输送管(12)连接的电解反应槽(21)和安装在电解反应槽(21)上的第二输送管(22)，所述第二输送管(22)上安装有阀门。
2.根据权利要求1所述的一种废水转化系统，其特征在于：所述废水收集器(11)的顶部开设有第一进水口(111)，并在废水收集器(11)的侧壁上开设有第一出水口(112)，所述第一输送管(12)安装在第一出水口(112)上。
3.根据权利要求2所述的一种废水转化系统，其特征在于：所述废水收集器(11)内安装有水泵(3)，所述第一输送管(12)的一端与水泵(3)连接。
4.根据权利要求1所述的一种废水转化系统，其特征在于：所述电解反应槽(21)的一侧壁上开设有第二进水口(211)，所述第一输送管(12)远离水泵(3)的一端连接在第二进水口(211)上，所述电解反应槽(21)的另一侧壁上开设有第二出水口(212)，所述第二输送管(22)的一端连接在第二出水口(212)上。
5.根据权利要求1所述的一种废水转化系统及废水清洗蔬菜农残方法，其特征在于，所述方法包括：
步骤一：打开RO膜净水器，自来水经过RO膜净水器得到纯净水和废水，打开废水收集器(11)中的水泵(3)，废水沿着RO膜净水器的废水出水口流入废水收集器(11)中并储存;
步骤二：在电解反应槽(21)内沿水平方向放置两个电极极板，并在两个电极极板上分别外接直流电源的正负极，使两个电极极板分别形成用于连接直流电源正极的阳极板和连接直流电源负极的阴极板;
步骤三：待废水收集器(11)中的废水沿第一输送管(12)抽送至电解反应槽(21)中，打开电解反应槽(21)的外接电源，使电解反应槽(21)内的电极极板对废水中的盐进行电解，并得到氯气;
步骤四：向电解反应槽(21)中通入氢氧化钠，使氯气与氢氧化钠反应产生具有强氧化性能的次氯酸钠;
步骤五：打开第二输送管(22)上的阀门，使带有次氯酸钠的功能水沿第二输送管(22)流入洗菜池中，并将蔬菜放置洗菜池中进行冲洗。
6.根据权利要求5所述的一种废水转化系统及废水清洗蔬菜农残方法，其特征在于：所述电极极板为钛极板、铂极板或碳钨合金板，且两个电极极板之间间距为6-12cm。
7.根据权利要求5所述的一种废水转化系统及废水清洗蔬菜农残方法，其特征在于：在所述步骤三中，向电解反应槽(21)中通入加热的氢氧化钠，使氯气与热的氢氧化钠反应产生具有强氧化性能的二氧化氯。
8.根据权利要求1所述的一种废水转化系统及废水清洗蔬菜农残方法，其特征在于，所述方法包括：
步骤一：打开RO膜净水器，自来水经过RO膜净水器得到纯净水和废水，打开废水收集器(11)中的水泵(3)，废水沿着RO膜净水器的废水出水口流入废水收集器(11)中并储存;
步骤二：在电解反应槽(21)内放入固态膜，使电解反应槽(21)内的电解液分为阳极溶液和阴极溶液;
步骤三：待废水收集器(11)中的废水沿第一输送管(12)抽送至电解反应槽(21)中，将固态膜接入低压直流电源，使固态膜的正负两极导通，将废水中的水分离出氧分子，并聚合成具有强氧化性的臭氧;
步骤四：打开第二输送管(22)上的阀门，使带有臭氧的功能水沿第二输送管(22)流入洗菜池中，并将蔬菜放置洗菜池中进行冲洗。
9.根据权利要求1所述的一种废水转化系统及废水清洗蔬菜农残方法，其特征在于，所述方法包括：
步骤一：打开RO膜净水器，自来水经过RO膜净水器得到纯净水和废水，打开废水收集器(11)中的水泵(3)，废水沿着RO膜净水器的废水出水口流入废水收集器(11)中并储存;
步骤二：在电极反应槽(21)内通入二氧化钛催化剂;
步骤三，待废水收集器(11)中的废水沿第一输送管(12)抽送至电解反应槽(21)中，打开射频电源向电极反应槽(21)内透射入光线，使吸附在二氧化钛表面的氢氧根离子和水氧化成具有氢氧化性的氢氧自由基;
步骤四：打开第二输送管(22)上的阀门，使带有氢氧自由基的功能水沿第二输送管(22)流入洗菜池中，并将蔬菜放置洗菜池中进行冲洗。
说明书
一种废水转化系统及废水清洗蔬菜农残方法
技术领域
本发明涉及废水利用技术领域，具体涉及一种废水转化系统及废水清洗蔬菜农残方法。
背景技术
蔬菜是重要农作物，也是居民日常生活必不可少的食物。随着人类对于农产品需求量的不断扩大，农药的使用处于一个急速增长的阶段，而在蔬菜生产环节由于用药不科学、菜农安全意识淡薄和产地环境污染等因素，造成长期来蔬菜农药残留严重超标，致使我国农副产品出口屡屡发生被拒收、扣留、退货、索赔，以至撤消合同等。而蔬菜农药残留在体内经过长期的日积月累，潜移默化，会导致心脑血管、糖尿病、肝病、癌症等顽固性疑难疾病发生，造成人的视力、记忆力和性功能等身体机能严重衰退。更可怕的是农药残留在人体内富集，还会通过胚胎和母乳传给下一代，殃及子孙后代的健康。
现有的农药大多数都是水溶性的，所以目前普遍家用去除蔬菜农残方法多为使用清水将蔬菜进行清洗二至三次，以便于去除蔬菜表面上残留的农药。
但是上述方法只是对蔬菜进行简单的清洗，为了较好的去除蔬菜上的农药需要对蔬菜进行反复清洗，比较浪费水资源。
发明内容
本发明的目的在于提供一种废水转化系统及废水清洗蔬菜农残方法，用以解决现有蔬菜在清洗时容易浪费水资源的问题。
为实现上述目的，本发明的技术方案为提供一种废水转化系统，所述废水转化系统包括废水收集模块和微电解催化反应模块，所述废水收集模块包括废水收集器和安装在废水收集器上的第一输送管，所述微电解催化反应模块包括与第一输送管连接的电解反应槽和安装在电解反应槽上的第二输送管，所述第二输送管上安装有阀门。
通过采用上述技术方案，由废水收集模块中的废水收集器将系统外的废水进行收集，利用微电解催化反应模块中的电解反应槽将收集的废水进行电解反应，通过电解将废水转化为具有消毒杀菌的功能水，并由功能水对蔬菜、水果等进行清洗，确保水资源的有效利用，便于有效的清洗掉果蔬上的农残。
优选的，所述废水收集器的顶部开设有第一进水口，并在废水收集器的侧壁上开设有第一出水口，所述第一输送管安装在第一出水口上。
优选的，所述废水收集器内安装有水泵，所述第一输送管的一端与水泵连接。
通过采用上述技术方案，由水泵产生大于大气压的压强，利用压力将废水储存在废水收集器中，同时由水泵将废水沿第一输送管抽送至电解反应槽中，便于废水的收集和运输。
优选的，所述电解反应槽的一侧壁上开设有第二进水口，所述第一输送管远离废水收集器的一端连接在第二进水口上，所述电解反应槽的另一侧壁上开设有第二出水口，所述第二输送管的一端连接在第二出水口上。
本发明还提供一种废水转化系统及废水清洗蔬菜农残方法，所述废水清洗蔬菜农残方法包括以下步骤：
步骤一：打开RO膜净水器，自来水经过RO膜净水器得到纯净水和废水，打开废水收集器中的水泵，废水沿着RO膜净水器的废水出水口流入废水收集器中并储存;
步骤二：在电解反应槽内沿水平方向放置两个电极极板，并在两个电极极板上分别外接直流电源的正负极，使两个电极极板分别形成用于连接直流电源正极的阳极板和连接直流电源负极的阴极板;
步骤三：待废水收集器中的废水沿第一输送管抽送至电解反应槽中，打开电解反应槽的外接电源，使电解反应槽内的电极极板对废水中的盐进行电解，并得到氯气;
步骤四：向电解反应槽中通入氢氧化钠，使氯气与氢氧化钠反应产生具有强氧化性能的次氯酸钠;
步骤五：打开第二输送管上的阀门，使带有次氯酸钠的功能水沿第二输送管流入洗菜池中，并将蔬菜放置洗菜池中进行冲洗。
通过采用上述技术方案，将废水进行电解，使废水中含有的盐成分氯化钠发生分解反应并产生氯气，此时向反应池中投放氢氧化钠，使产生的氯气与氢氧化钠反应并生成具有强氧化性的次氯酸钠，利用含有次氯酸钠的水溶液可以对蔬菜上的农残具有较好的清除效果。
优选的，所述电极极板为钛极板、铂极板或碳钨合金板，且两个电极极板之间间距为6-12cm。
优选的，在所述步骤三中，向电解反应槽中通入加热的氢氧化钠，使氯气与热的氢氧化钠反应产生具有强氧化性能的二氧化氯。
通过采用上述技术方案，利用氯气与热的氢氧化钠反应可以生成具有强氧化性的二氧化氯，使含有次氯酸钠的水溶液可以对蔬菜上的农残具有较好的清除效果。
优选的，所述废水清洗蔬菜农残方法包括以下步骤：
步骤一：打开RO膜净水器，自来水经过RO膜净水器得到纯净水和废水，打开废水收集器中的水泵，废水沿着RO膜净水器的废水出水口流入废水收集器中并储存;
步骤二：在电解反应槽内放入固态膜，使电解反应槽内的电解液分为阳极溶液和阴极溶液;
步骤三：待废水收集器中的废水沿第一输送管抽送至电解反应槽中，将固态膜接入低压直流电源，使固态膜的正负两极导通，将废水中的水分离出氧分子，并聚合成具有强氧化性的臭氧;
步骤四：打开第二输送管上的阀门，使带有臭氧的功能水沿第二输送管流入洗菜池中，并将蔬菜放置洗菜池中进行冲洗。
通过采用上述技术方案，由固态膜将反应池内的电解液分为阳极溶液和阴极溶液，利用低压直流导通固态膜电极的正负两极电解去离子，使水在特殊的阳极溶液界面上以质子交换的形式被分离为氢氧分子，氢从阴极溶液界面上直接被排放，此时氧分子在阳极界面上因高密度电流产生的电子激发而获得能量，并聚合成臭氧，利用含有臭氧的水溶液可以对蔬菜上的农残具有较好的清除效果。
优选的，所述废水清洗蔬菜农残方法包括以下步骤：
步骤一：打开RO膜净水器，自来水经过RO膜净水器得到纯净水和废水，打开废水收集器中的水泵，废水沿着RO膜净水器的废水出水口流入废水收集器中并储存;
步骤二：在电极反应槽内通入二氧化钛催化剂;
步骤三，待废水收集器中的废水沿第一输送管抽送至电解反应槽中，打开射频电源向电极反应槽内透射入光线，使吸附在二氧化钛表面的氢氧根离子和水氧化成具有氢氧化性的氢氧自由基;
步骤四：打开第二输送管上的阀门，使带有氢氧自由基的功能水沿第二输送管流入洗菜池中，并将蔬菜放置洗菜池中进行冲洗。
通过采用上述技术方案，因二氧化钛氧化能力强，化学性质稳定无毒，优选二氧化钛作为光催化剂，利用光催化剂在光的作用下，生成光生空穴和光生电子，此时光催化剂表面的溶解氧俘获电子形成超氧负离子,而空穴将吸附在催化剂表面的氢氧根离子和水氧化成氢氧自由基，利用氢氧自由基的强氧化性，便于对蔬菜上的农残具有较好的清除效果。
本发明具有如下优点：
本发明利用电解反应将家用RO净水器产生的废水转化为含有强氧化剂的功能水，由功能水对蔬菜的农残进行去除，即确保对蔬菜农残的有效消菌杀毒，也确保在清洗蔬菜时对水资源的有效利用，节约水资源。
