申请日2018.02.12
公开(公告)日2018.10.30
IPC分类号C02F3/32; C02F3/34
摘要
本实用新型提供的浮岛式生物水处理景观箱，包括浮岛单体，浮岛单体包括浮体，浮体的下部设置底部支架，底部支架上设置渗水层，渗水层的上部为压箱石，压箱石的上部为水存储物质，水存储物质上部为微生物群层，微生物群层上部为用于固定载种植株的营养土质。本实用新型通过设置压箱石，可减低浮岛随风力漂浮较远距离的风险;本实用新型通过设置连接件和大小不同的浮岛单体，能够满足不同的植株的种植需求，进而满足不同的观赏需求。
权利要求书

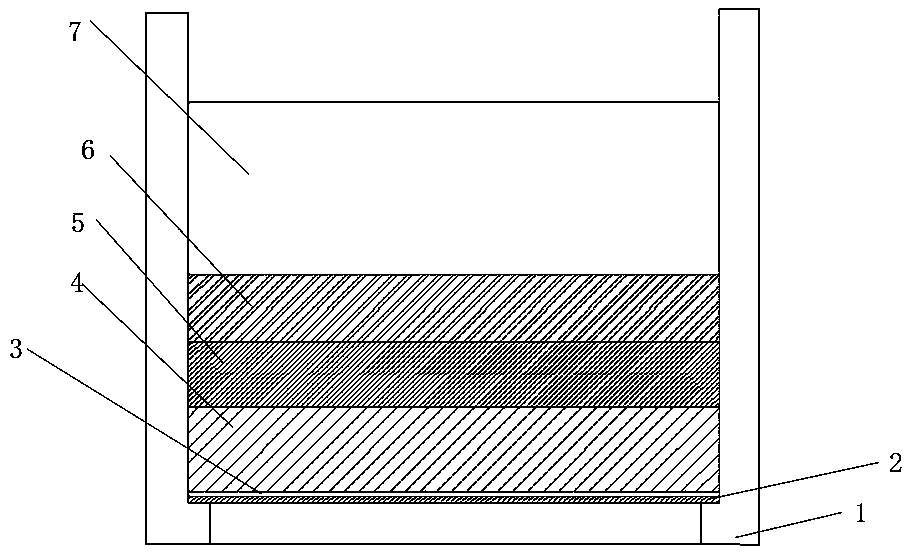

1.浮岛式生物水处理景观箱，其特征在于：包括浮岛单体，所述浮岛单体包括浮体(1)，浮体(1)的下部设置底部支架(2)，底部支架(2)上设置渗水层(3)，渗水层(3)的上部为压箱石(4)，压箱石(4)的上部为水存储物质(5)，水存储物质(5)上部为微生物群层(6)，微生物群层(6)上部为用于固定载种植株的营养土质(7)。
2.根据权利要求1所述的浮岛式生物水处理景观箱，其特征在于：所述渗水层(3)为无纺布。
3.根据权利要求1所述的浮岛式生物水处理景观箱，其特征在于：压箱石(4)与水存储物质(5)之间、水存储物质(5)与微生物群层(6)之间、微生物群层(6)与营养土质(7)之间均通过无纺布隔开。
4.根据权利要求1所述的浮岛式生物水处理景观箱，其特征在于：所述水存储物质(5)为海绵。
5.根据权利要求1所述的浮岛式生物水处理景观箱，其特征在于：所述浮岛单体的浮体(1)为长方体，浮体(1)的上边缘高于营养土质(7)顶部，且浮体(1)外侧面的四个楞处均设置连接环(8)，相邻的浮岛单体通过连接环(8)连接。
6.根据权利要求5所述的浮岛式生物水处理景观箱，其特征在于：所述相邻浮体(1)的连接环(8)之间通过连接件连接，所述连接件包括空心连杆(9)，空心连杆(9)内部设置有弹簧(11)，空心连杆(9)的外部两端设置与弹簧(11)连接的挂钩(10)。
7.根据权利要求1所述的浮岛式生物水处理景观箱，其特征在于：所述浮岛单体包括大小相同的标准浮岛单体(12)，和长度和/或高度大于标准浮岛单体的大浮岛单体(14)，所述大浮岛单体(14)的浮体上的连接环(8)不少于一个，且设置在浮体上的位置与标准浮岛单体上的连接环的位置不一致。
8.根据权利要求1所述的浮岛式生物水处理景观箱，其特征在于：所述营养土质(7)上部设置有盖体(15)，盖体(15)上设置有至少一个定植孔(16)。
说明书
浮岛式生物水处理景观箱
技术领域
本实用新型涉及浮岛，尤其涉及一种浮岛式生物水处理景观箱。
背景技术
人工浮岛是一种利用植物生长吸收水域中的富裕营养物质进行水质净化的常用水生态修复手段之一，但是由于环境、水流、风速、温度等原因，人工浮岛不易在大的水域中应用，多数应用于池塘、小型湖泊等地，应用于小型水域时，浮岛同时可作为一种美化环境的景观箱使用，但是现有的浮岛多采用水培植株，或者采用塑料花盆进行植株载种，适于种植的植株数量有限，无法有效的进行景观的设计。
实用新型内容
本实用新型提供一种浮岛式生物水处理景观箱，以解决现有技术存在的问题。
本实用新型采用以下技术方案：
浮岛式生物水处理景观箱，包括浮岛单体，所述浮岛单体包括浮体，浮体的下部设置底部支架，底部支架上设置渗水层，渗水层的上部为压箱石，压箱石的上部为水存储物质，水存储物质上部为微生物群层，微生物群层上部为用于固定载种植株的营养土质。
所述渗水层为无纺布。
压箱石与水存储物质之间、水存储物质与微生物群层之间、微生物群层与营养土质之间均通过无纺布隔开。
所述水存储物质为海绵。
所述浮岛单体的浮体为长方体，浮体的上边缘高于营养土质顶部，且浮体外侧面的四个楞处均设置连接环，相邻的浮岛单体通过连接环连接。
所述相邻浮体的连接环之间通过连接件连接，所述连接件包括空心连杆，空心连杆内部设置有弹簧，空心连杆的外部两端设置与弹簧连接的挂钩。
所述浮岛单体包括大小相同的标准浮岛单体，和长度和/或高度大于标准浮岛单体的大浮岛单体，所述大浮岛单体的浮体上的连接环不少于一个，且设置在浮体上的位置与标准浮岛单体上的连接环的位置不一致。
所述营养土质上部设置有盖体，盖体上设置有至少一个定植孔。
本实用新型的有益效果：
(1)本实用新型通过设置压箱石，可减低浮岛随风力漂浮较远距离的风险;
(2)本实用新型通过设置连接件和大小不同的浮岛单体，能够满足不同的植株的种植需求，进而满足不同的观赏需求;
(3)本实用新型能够有效的对水域进行净化。
