申请日2018.03.30
公开(公告)日2018.09.04
IPC分类号E03F3/04; E03F3/06
摘要
本发明提供了一种能导流的污水排水管道及其安装方法，包括主管道以及穿过主管道侧壁与其连通的副管道，所述主管道与副管道之间形成圆形的连接口，所述连接口处设有能堵住连接口的密封板，所述连接口侧壁两侧镶嵌有铰接护套，所述密封板与铰接护套连接;当主管道中水顺流时，密封板堵住连接口;当主管道中水逆流时，密封板打开连接口。本发明所述的一种能导流的污水排水管道，在水管堵塞时将水导流到其他管道，避免水井跑冒。
权利要求书

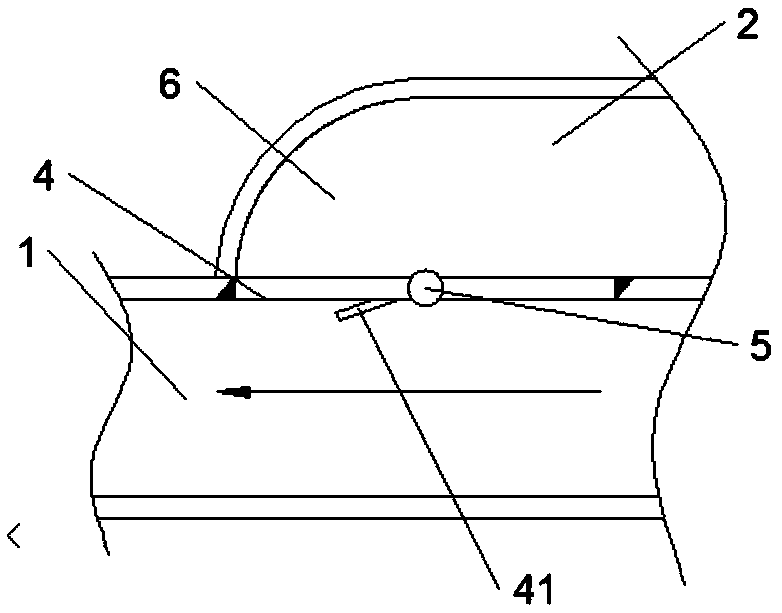

1.一种能导流的污水排水管道，其特征在于：包括主管道(1)以及穿过主管道(1)侧壁与其连通的副管道(2)，所述主管道(1)与副管道(2)之间形成圆形的连接口(3)，所述连接口(3)处设有能堵住连接口(3)的密封板(4)，所述连接口(3)侧壁两侧镶嵌有铰接护套(5)，所述密封板(4)与铰接护套(5)连接;
当主管道(1)中水顺流时，密封板(4)堵住连接口(3);当主管道(1)中水逆流时，密封板(4)反转，同时打开连接口(3)。
2.根据权利要求1所述的一种能导流的污水 排水管道，其特征在于：所述铰接护套(5)包括本体，本体中心设有中心孔(51)，所述中心孔(51)周侧设有两1/4圆形凹槽(52)。
3.根据权利要求1所述的一种能导流的污水排水管道，其特征在于：所述副管道(2)一端设有弯管(6)，主管道(1)和副管道(2)通过弯管(6)连接，且主管道(1)与副管道(2)相互平行。
4.根据权利要求1所述的一种能导流的污水排水管道，其特征在于：所述所述密封板(4)两侧中部向外延伸出限位板(42)，限位板(42)向外延伸出转轴(43)，所述限位板(42)设于1/4圆形凹槽(52)内。
5.根据权利要求1所述的一种能导流的污水排水管道，其特征在于：所述密封板(4)为圆形，所述主管道(1)和副管道(2)的截面为半圆形，且主管道(1)、副管道(2)和密封板(4)的半径相等。
6.根据权利要求1所述的一种能导流的污水排水管道，其特征在于：所述密封板(4)朝向主管道(1)一侧设有防逆流片(41)，所述防逆流片(41)一端与密封板(4)中部固接，另一端向外向水流方向延伸。
7.根据权利要求6所述的一种能导流的污水排水管道，其特征在于：所述防逆流片(41)与密封板(4)的夹角为30°～90°。
8.根据权利要求4所述的一种能导流的污水排水管道，其特征在于：所述密封板(4)边缘包裹有橡胶圈。
9.根据权利要求8所述的一种能导流的污水排水管道，其特征在于：所述铰接护套(5)的材料为橡胶。
10.根据权利要求1～9所述的一种能导流的污水排水管道，其安装方法为，其特征在于：包括
一、检查密封板(4)能否在管道内自由转动;
二、检查密封板(4)边缘与管道壁是否能良好的密封;
三、将主管道(1)与预安装的排水管道连接，将副管道(2)的开口朝向下游，并封堵缝隙;
四、副管道(2)与其他相近的排水管道连接。
说明书
能导流的污水排水管道及其安装方法
技术领域
本发明属于污水管道领域，尤其是涉及一种能导流的污水排水管道。
背景技术
现有的城市污水管道在一些极端情况下容易堵塞，尤其是季节更替或长时间使用时，经常引起水井跑冒，影响周边街道环境卫生，对市民的出行和日常生活造成不便。
发明内容
有鉴于此，本发明旨在提出一种能导流的污水排水管道及其安装方法，以在水管堵塞时将水导流到其他管道，避免水井跑冒。
为达到上述目的，本发明的技术方案是这样实现的：
一种能导流的污水排水管道，包括主管道以及穿过主管道侧壁与其连通的副管道，所述主管道与副管道之间形成圆形的连接口，所述连接口处设有能堵住连接口的密封板，所述连接口侧壁两侧镶嵌有铰接护套，所述密封板与铰接护套连接;
当主管道中水顺流时，密封板堵住连接口;当主管道中水逆流时，密封板反转，同时打开连接口。
所述铰接护套包括本体，本体中心设有中心孔，所述中心孔周侧设有两1/4圆形凹槽。用于限制密封板的旋转角度。
所述副管道一端设有弯管，主管道和副管道通过弯管连接，且主管道与副管道相互平行。
所述所述密封板两侧中部向外延伸出限位板，限位板向外延伸出转轴，所述限位板设于1/4圆形凹槽内。
所述密封板为圆形，所述主管道和副管道的截面为半圆形，且主管道、副管道和密封板的半径相等。
所述密封板朝向主管道一侧设有防逆流片，所述防逆流片一端与密封板中部固接，另一端向外向水流方向延伸。
所述防逆流片与密封板的夹角为30°～90°。
所述密封板边缘包裹有橡胶圈。
所述铰接护套的材料为橡胶。
一种安装上述排水管的方法，包括以下步骤：
一、检查密封板能否在管道内自由转动;
二、检查密封板边缘与管道壁是否能良好的密封;
三、将主管道与预安装的排水管道连接，并封堵缝隙;
四、副管道与其他相近的排水管道连接。
相对于现有技术，本发明所述的一种能导流的排水管道具有以下优势：
本发明采用副管道的方式，使主管道在堵塞时可以将水排进副管道中，防止主管道内的水漫溢出井口;
采用在密封板上设置防逆流片使密封板在主管道堵塞时自动翻转，关闭主管道，打开副管道进行引流。
