申请日2018.02.12
公开(公告)日2018.07.31
IPC分类号C02F9/00
摘要
本发明公开了一种基于工业污水再利用的工业废水处理回收系统，其结构包括通风孔、曝气管、处理器固定环、污水进水管、一体化处理器外壳、防滑支撑柱、产品铭牌、水质检测控制器、检修口、污水沉淀消毒池、检测处理池、中水出水管、隔板，本发明实现了基于工业污水再利用的工业废水处理回收系统通过安装有检测处理池，基于工业污水再利用的工业废水处理回收系统在使用时对污水净化处理后会对污水水质进行检测，水质达标后方可排放，水质不合格会重新进行净化处理，直到水质达标后再排出，避免水质为达标就排出，有效提升污水处理的质量。
权利要求书

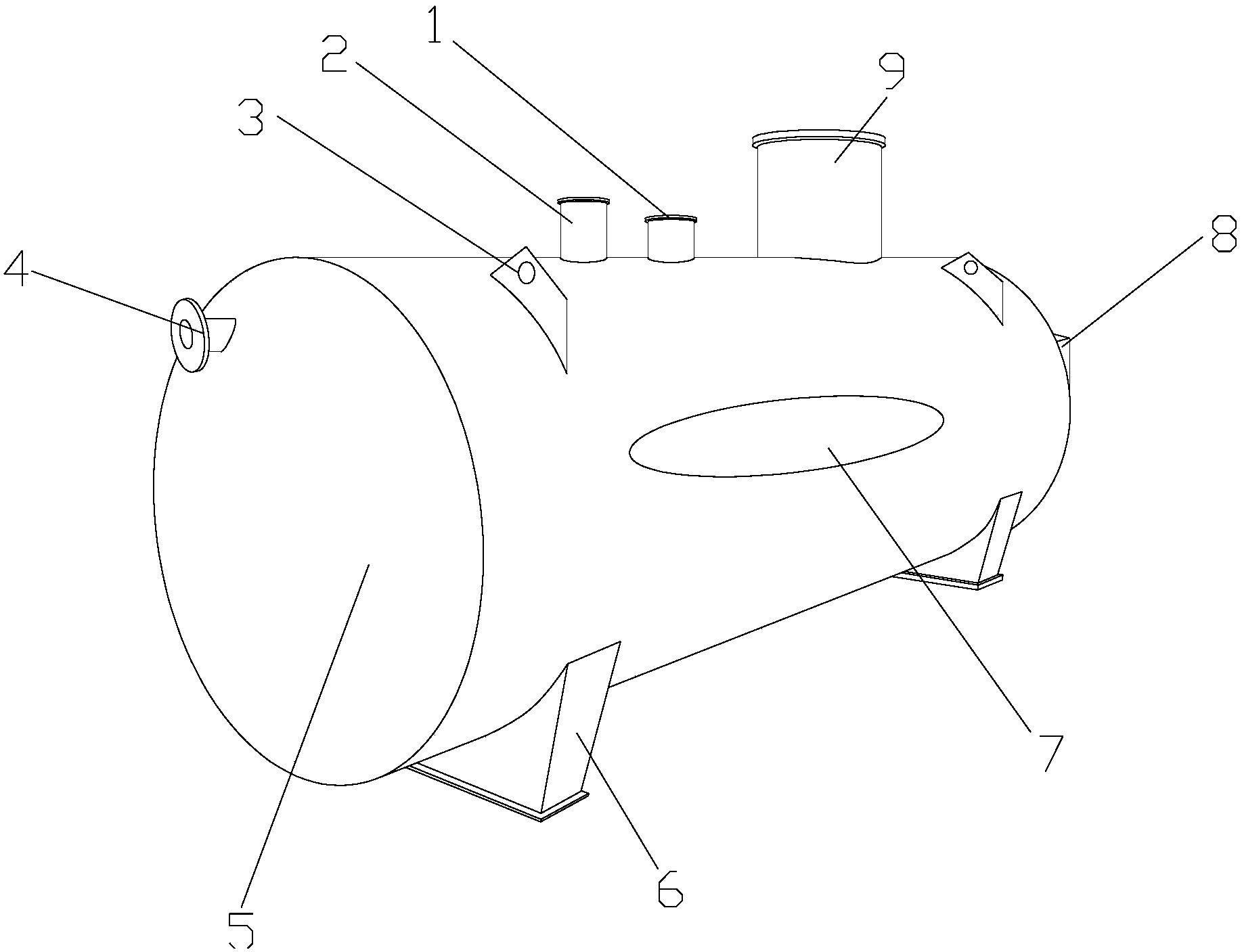

1.一种基于工业污水再利用的工业废水处理回收系统，其结构包括通风孔(1)、曝气管(2)、处理器固定环(3)、污水进水管(4)、一体化处理器外壳(5)、防滑支撑柱(6)、产品铭牌(7)、水质检测控制器(8)、检修口(9)，其特征在于：
所述污水进水管(4)焊接于一体化处理器外壳(5)左侧表面从上往下五分之一处，所述处理器固定环(3)垂直焊接于一体化处理器外壳(5)正面左右两端，所述产品铭牌(7)背面胶连接于一体化处理器外壳(5)正面中间，所述水质检测控制器(8)螺栓固定于一体化处理器外壳(5)右侧表面，所述曝气管(2)穿过一体化处理器外壳(5)上表面左端，所述通风孔(1)位于一体化处理器外壳(5)上曝气管(2)的右侧，所述检修口(9)贯穿连接于一体化处理器外壳(5)顶部通风孔(1)的右侧;
所述一体化处理器外壳(5)由污水沉淀消毒池(501)、检测处理池(502)、中水出水管(503)、隔板(504)、驱动机构(505)组成，所述污水沉淀消毒池(501)位于一体化处理器外壳(5)内部左端，所述检测处理池(502)紧靠于检测处理池(502)左侧，所述隔板(504)插嵌于污水沉淀消毒池(501)与检测处理池(502)之间，所述中水出水管(503)焊接于一体化处理器外壳(5)右侧表面水质检测控制器(8)的上方且与污水进水管(4)位于同一水平线;
所述检测处理池(502)由污水连接导管(5021)、驱动泵体(5022)、循环处理开关机构(5023)、电磁阀(5024)、检测池主体(5025)、污水过滤导管(5026)组成，所述污水连接导管(5021)顶端螺纹连接于隔板(504)右侧顶部，所述污水连接导管(5021)底部与驱动泵体(5022)左侧顶部密封连接在一起，所述检测池主体(5025)机械连接于驱动泵体(5022)上方，所述循环处理开关机构(5023)左端与检测池主体(5025)中间螺栓连接在一起，所述电磁阀(5024)密封连接于检测池主体(5025)右侧且与中水出水管(503)螺纹连接，所述污水过滤导管(5026)左侧与隔板(504)左侧的污水沉淀消毒池(501)贯穿连接，所述污水过滤导管(5026)右侧与检测池主体(5025)左侧表面螺栓固定在一起。
2.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述水质检测控制器(8)由控制器外壳(801)、触摸显示屏(802)、处理器芯片(803)、集成电路板(804)、水质检测传感器(805)组成，所述控制器外壳(801)螺栓固定于一体化处理器外壳(5)右侧表面，所述集成电路板(804)嵌套于控制器外壳(801)内部中间，所述处理器芯片(803)焊接于集成电路板(804)左侧表面，所述触摸显示屏(802)嵌套于控制器外壳(801)正面中间且与集成电路板(804)电连接，所述水质检测传感器(805)安设于检测池主体(5025)内部且与集成电路板(804)电连接。
3.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述驱动泵体(5022)由第一驱动电机(50221)、驱动杆(50222)、驱动叶片(50223)、污水回流管(50224)组成，所述第一驱动电机(50221)置放于检测处理池(502)内右下角，所述污水回流管(50224)螺栓固定于检测处理池(502)底部第一驱动电机(50221)的左侧，所述驱动杆(50222)位于污水回流管(50224)内部中间且驱动杆(50222)右端与第一驱动电机(50221)左端机械连接在一起，所述驱动叶片(50223)焊接于驱动杆(50222)侧面并与污水回流管(50224)内壁间隙配合。
4.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述循环处理开关机构(5023)由第二驱动电机(50231)、第一驱动轴(50232)、第二驱动轴(50233)、第一定滑轮(50234)、第二定滑轮(50235)、开关门主体(50236)组成，所述第二驱动电机(50231)安装于检测处理池(502)内右侧且与水质检测控制器(8)电连接，所述第一驱动轴(50232)右端与第二驱动电机(50231)左端焊接在一起，所述第二驱动轴(50233)垂直焊接于检测处理池(502)底面且顶部分别与第一驱动轴(50232)、第一定滑轮(50234)啮合在一起，所述第一定滑轮(50234)位于第二驱动轴(50233)左侧，所述第二定滑轮(50235)安装于检测池主体(5025)内部且与第一定滑轮(50234)机械连接，所述开关门主体(50236)焊接于第二定滑轮(50235)左侧。
5.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述电磁阀(5024)由进水管(50241)、电磁阀阀体(50242)、出水管(50243)、线圈绕组(50244)、柱塞(50245)、自复位弹簧(50246)、电线盒(50247)组成，所述进水管(50241)与电磁阀阀体(50242)成一体化结构且进水管(50241)位于电磁阀阀体(50242)左端，所述出水管(50243)位于电磁阀阀体(50242)右端并与中水出水管(503)密封连接在一起，所述进水管(50241)左端与检测池主体(5025)右侧焊接在一起，所述柱塞(50245)安装于电磁阀阀体(50242)内部中间，所述线圈绕组(50244)嵌套于电磁阀阀体(50242)内柱塞(50245)的左右两侧，所述自复位弹簧(50246)紧贴于电磁阀阀体(50242)的柱塞(50245)的底部，所述电线盒(50247)位于电磁阀阀体(50242)底部且与水质检测控制器(8)电连接。
6.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述检测池主体(5025)由检测池外壳(50251)、回流漏斗(50252)组成，所述回流漏斗(50252)上表面与检测池外壳(50251)底面焊接在一起。
7.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述污水过滤导管(5026)由第一法兰盘(50261)、导管主体(50262)、活性炭滤芯(50263)、第二法兰盘(50264)组成，所述第一法兰盘(50261)螺栓固定于污水连接导管(5021)右侧且与导管主体(50262)左侧表面焊接在一起，所述第二法兰盘(50264)螺栓固定于检测处理池(502)左侧，所述第二法兰盘(50264)另一端与导管主体(50262)右侧表面焊接在一起，所述活性炭滤芯(50263)机械连接于导管主体(50262)内部中间。
8.根据权利要求1所述的一种基于工业污水再利用的工业废水处理回收系统，其特征在于：所述驱动机构(505)由螺旋杆(5051)、第一转动滑轮(5052)、浮标(5053)、自复位弹簧块(5054)、触碰装置(5055)、第二转动滑轮(5056)组成，所述触碰装置(5055)螺栓固定于污水沉淀消毒池(501)顶部，所述自复位弹簧块(5054)机械连接于触碰装置(5055)下方，所述第二转动滑轮(5056)安装于触碰装置(5055)右侧，所述第一转动滑轮(5052)机械连接于第二转动滑轮(5056)下方，所述螺旋杆(5051)紧贴于隔板(504)左侧且与第二转动滑轮(5056)啮合在一起，所述浮标(5053)置放于污水沉淀消毒池(501)内部。
说明书
一种基于工业污水再利用的工业废水处理回收系统
技术领域
本发明是一种基于工业污水再利用的工业废水处理回收系统，属于工业废水处理回收系统领域。
背景技术
废水净化回收又称废水重复使用或废水再生，即废水经处理后再用。经过处理后的废水，可用于灌溉农田和绿化地带、清洗街道、地F水回灌以及工业冷却用水补充水、锅炉给水、工艺用水等方面。
但现有技术结构简单，传统的基于工业污水再利用的工业废水处理回收系统在使用时经过污水净化处理后直接回收使用，无法检测净化处理后的水质是否达标，未达标的污水直接排出，无法重新净化再排出，装置实用性较差。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业污水再利用的工业废水处理回收系统，以解决现有技术结构简单，传统的基于工业污水再利用的工业废水处理回收系统在使用时经过污水净化处理后直接回收使用，无法检测净化处理后的水质是否达标，未达标的污水直接排出，无法重新净化再排出，装置实用性较差的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业污水再利用的工业废水处理回收系统，其结构包括通风孔、曝气管、处理器固定环、污水进水管、一体化处理器外壳、防滑支撑柱、产品铭牌、水质检测控制器、检修口所述污水进水管焊接于一体化处理器外壳左侧表面从上往下五分之一处，所述处理器固定环垂直焊接于一体化处理器外壳正面左右两端，所述产品铭牌背面胶连接于一体化处理器外壳正面中间，所述水质检测控制器螺栓固定于一体化处理器外壳右侧表面，所述曝气管穿过一体化处理器外壳上表面左端，所述通风孔位于一体化处理器外壳上曝气管的右侧，所述检修口贯穿连接于一体化处理器外壳顶部通风孔的右侧，所述一体化处理器外壳由污水沉淀消毒池、检测处理池、中水出水管、隔板、驱动机构组成，所述污水沉淀消毒池位于一体化处理器外壳内部左端，所述检测处理池紧靠于检测处理池左侧，所述隔板插嵌于污水沉淀消毒池与检测处理池之间，所述中水出水管焊接于一体化处理器外壳右侧表面水质检测控制器的上方且与污水进水管位于同一水平线，所述检测处理池由污水连接导管、驱动泵体、循环处理开关机构、电磁阀、检测池主体、污水过滤导管组成，所述污水连接导管顶端螺纹连接于隔板右侧顶部，所述污水连接导管底部与驱动泵体左侧顶部密封连接在一起，所述检测池主体机械连接于驱动泵体上方，所述循环处理开关机构左端与检测池主体中间螺栓连接在一起，所述电磁阀密封连接于检测池主体右侧且与中水出水管螺纹连接，所述污水过滤导管左侧与隔板左侧的污水沉淀消毒池贯穿连接，所述污水过滤导管右侧与检测池主体左侧表面螺栓固定在一起。
进一步地，所述水质检测控制器由控制器外壳、触摸显示屏、处理器芯片、集成电路板、水质检测传感器组成，所述控制器外壳螺栓固定于一体化处理器外壳右侧表面，所述集成电路板嵌套于控制器外壳内部中间，所述处理器芯片焊接于集成电路板左侧表面，所述触摸显示屏嵌套于控制器外壳正面中间且与集成电路板电连接，所述水质检测传感器安设于检测池主体内部且与集成电路板电连接。
进一步地，所述驱动泵体由第一驱动电机、驱动杆、驱动叶片、污水回流管组成，所述第一驱动电机置放于检测处理池内右下角，所述污水回流管螺栓固定于检测处理池底部第一驱动电机的左侧，所述驱动杆位于污水回流管内部中间且驱动杆右端与第一驱动电机左端机械连接在一起，所述驱动叶片焊接于驱动杆侧面并与污水回流管内壁间隙配合。
进一步地，所述循环处理开关机构由第二驱动电机、第一驱动轴、第二驱动轴、第一定滑轮、第二定滑轮、开关门主体组成，所述第二驱动电机安装于检测处理池内右侧且与水质检测控制器电连接，所述第一驱动轴右端与第二驱动电机左端焊接在一起，所述第二驱动轴垂直焊接于检测处理池底面且顶部分别与第一驱动轴、第一定滑轮啮合在一起，所述第一定滑轮位于第二驱动轴左侧，所述第二定滑轮安装于检测池主体内部且与第一定滑轮机械连接，所述开关门主体焊接于第二定滑轮左侧。
进一步地，所述电磁阀由进水管、电磁阀阀体、出水管、线圈绕组、柱塞、自复位弹簧、电线盒组成，所述进水管与电磁阀阀体成一体化结构且进水管位于电磁阀阀体左端，所述出水管位于电磁阀阀体右端并与中水出水管密封连接在一起，所述进水管左端与检测池主体右侧焊接在一起，所述柱塞安装于电磁阀阀体内部中间，所述线圈绕组嵌套于电磁阀阀体内柱塞的左右两侧，所述自复位弹簧紧贴于电磁阀阀体的柱塞的底部，所述电线盒位于电磁阀阀体底部且与水质检测控制器电连接。
进一步地，所述检测池主体由检测池外壳、回流漏斗组成，所述回流漏斗上表面与检测池外壳底面焊接在一起。
进一步地，所述污水过滤导管由第一法兰盘、导管主体、活性炭滤芯、第二法兰盘组成，所述第一法兰盘螺栓固定于污水连接导管右侧且与导管主体左侧表面焊接在一起，所述第二法兰盘螺栓固定于检测处理池左侧，所述第二法兰盘另一端与导管主体右侧表面焊接在一起，所述活性炭滤芯机械连接于导管主体内部中间。
进一步地，所述驱动机构由螺旋杆、第一转动滑轮、浮标、自复位弹簧块、触碰装置、第二转动滑轮组成，所述触碰装置螺栓固定于污水沉淀消毒池顶部，所述自复位弹簧块机械连接于触碰装置下方，所述第二转动滑轮安装于触碰装置右侧，所述第一转动滑轮机械连接于第二转动滑轮下方，所述螺旋杆紧贴于隔板左侧且与第二转动滑轮啮合在一起，所述浮标置放于污水沉淀消毒池内部。
进一步地，所述进水管与出水管两端分别设有密封圈，有效的提高连接的密封性，防止出现漏水。
有益效果
本发明实现了基于工业污水再利用的工业废水处理回收系统通过安装有检测处理池，污水从污水进水管流入，通过污水沉淀消毒池进行净化处理后，浮标将自复位弹簧块顶起，自复位弹簧块上的触碰装置带动第一转动滑轮与第二转动滑轮转动，并带动螺旋杆上升，污水通过污水连接导管流进污水过滤导管在排入检测池主体内部，通过水质检测传感器检测净化处理后的水质情况，当水质达标时水质检测控制器控制电磁阀的柱塞向下压，中水从进水管流向出水管最后经过中水出水管排出，水质不达标时水质检测控制器控制第二驱动电机工作，第二驱动电机带动第一驱动轴与第二驱动轴转动，从而第二驱动轴带动第一定滑轮、第二定滑轮进行旋转，第二定滑轮左侧的开关门主体向下打开，污水流入污水回流管内部并通过第一驱动电机带动驱动杆转动，驱动杆上的驱动叶片将污水通过污水连接导管导入污水沉淀消毒池内重新进行净化处理，处理后在通过污水连接导管流进污水过滤导管在排入检测池主体内部重新检测基于工业污水再利用的工业废水处理回收系统在使用时对污水净化处理后会对污水水质进行检测，水质达标后方可排放，水质不合格会重新进行净化处理，直到水质达标后再排出，避免水质为达标就排出，有效提升污水处理的质量。
