申请日2018.02.12
公开(公告)日2018.07.20
IPC分类号C02F1/52; B01F7/18; B01F15/02
摘要
本发明涉及一种处理设备，尤其涉及一种污水沉淀处理设备。本发明要解决的技术问题是提供一种操作简便易行、沉淀时间合理、花费资源小的污水沉淀处理设备。为了解决上述技术问题，本发明提供了这样一种污水沉淀处理设备，包括有支腿、漏斗、挡板、加水口、出水管、阀门等;左右侧支腿之间的顶部设有漏斗，漏斗的顶部设有挡板，挡板的左侧开有加水口，漏斗的底部连接有出水管，出水管上设有阀门，挡板的底部安装有搅拌机构，挡板的顶部安装有加料机构。本发明通过搅拌机构和加料机构的相互配合，对加入到漏斗中的污水进行一定的处理，同时利用通气机构和密闭机构的优化，达到了操作简便易行、沉淀时间合理、花费资源小的效果。
权利要求书

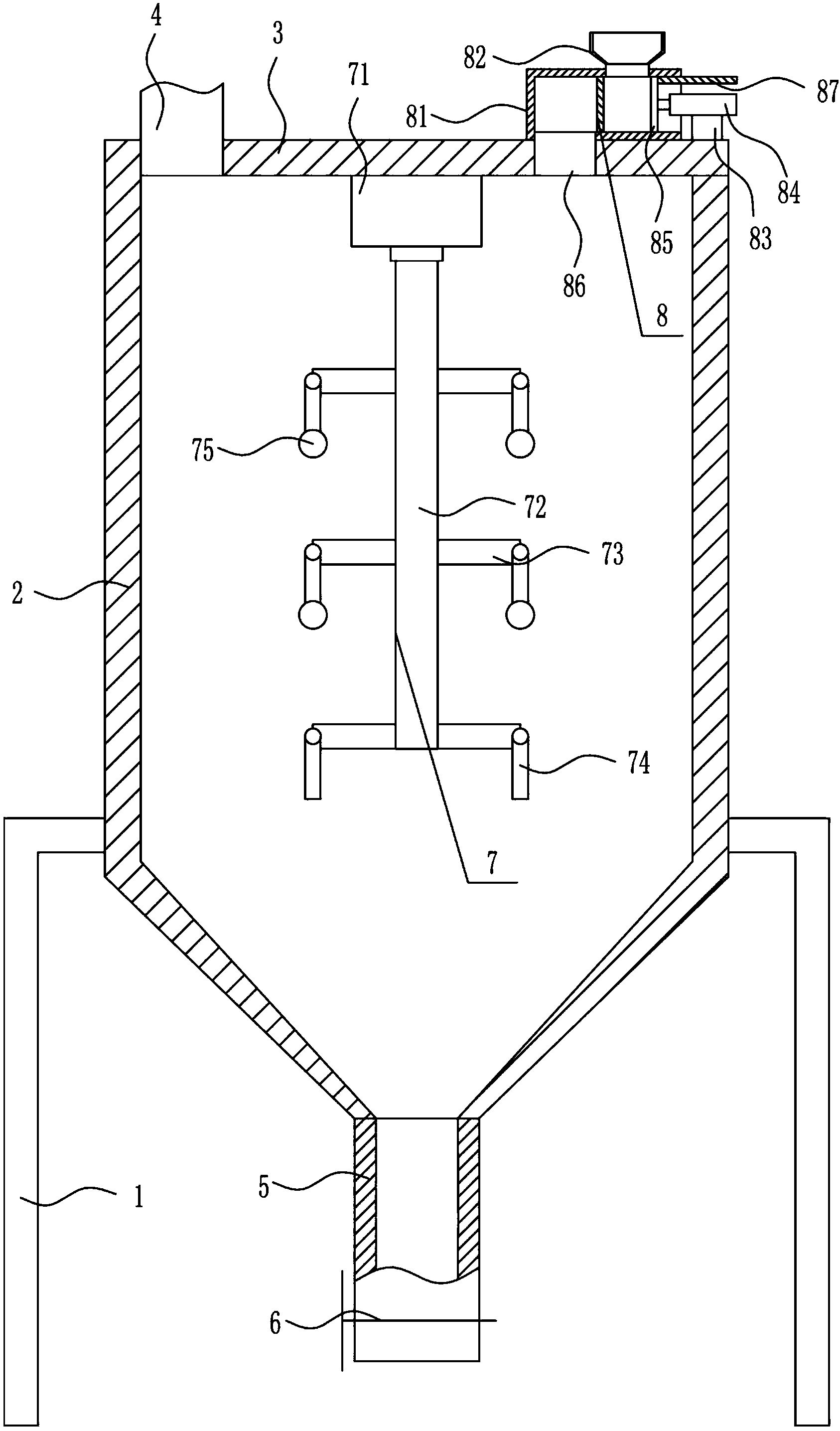

1.一种污水沉淀处理设备，其特征在于，包括有支腿(1)、漏斗(2)、挡板(3)、加水口(4)、出水管(5)、阀门(6)、搅拌机构(7)和加料机构(8)，左右侧支腿(1)之间的顶部设有漏斗(2)，漏斗(2)的顶部设有挡板(3)，挡板(3)的左侧开有加水口(4)，漏斗(2)的底部连接有出水管(5)，出水管(5)上设有阀门(6)，挡板(3)的底部安装有搅拌机构(7)，挡板(3)的顶部安装有加料机构(8)。
2.根据权利要求1所述的一种污水沉淀处理设备，其特征在于，搅拌机构(7)包括有电机(71)、转杆(72)、第一搅拌杆(73)、第二搅拌杆(74)和凸起(75)，挡板(3)底部的中间安装有电机(71)，电机(71)的输出轴上连接有转杆(72)，转杆(72)上均匀设有多个第一搅拌杆(73)，第一搅拌杆(73)的另一端铰接连接有第二搅拌杆(74)，第二搅拌杆(74)的另一端设有凸起(75)。
3.根据权利要求2所述的一种污水沉淀处理设备，其特征在于，加料机构(8)包括有第一框体(81)、加料斗(82)、第一支座(83)、第一电动推杆(84)、装料框(85)和挡水板(87)，挡板(3)顶部的右侧设有第一框体(81)，第一框体(81)顶部的中间设有加料斗(82)，挡板(3)顶部的右端设有第一支座(83)，第一支座(83)的顶部安装有第一电动推杆(84)，第一电动推杆(84)的伸缩杆上连接有可在第一框体(81)内壁滑动的装料框(85)，装料框(85)与加料斗(82)的出料位置相配合，装料框(85)顶部的右侧设有加料斗(82)的出料位置相配合的挡水板(87)，挡板(3)的右侧开有将第一框体(81)与漏斗(2)内部空间连通的通孔(86)。
4.根据权利要求3所述的一种污水沉淀处理设备，其特征在于，还包括有通气机构(9)，通气机构(9)包括有安装板(91)、第二框体(92)、第二支座(93)、第二电动推杆(94)、活塞(95)、第一导管(96)、第一单向阀(97)、第二导管(98)和第二单向阀(99)，右侧支腿(1)的左侧水平连接有安装板(91)，安装板(91)的顶部设有第二框体(92)，安装板(91)顶部的右侧设有第二支座(93)，第二支座(93)的顶部安装有第二电动推杆(94)，第二电动推杆(94)的伸缩杆上设有可在第二框体(92)内壁滑动的活塞(95)，第二框体(92)的左侧连接有第一导管(96)，第一导管(96)上设有第一单向阀(97)，第一导管(96)的尾端伸入到出水管(5)内，第二框体(92)的顶部设有第二导管(98)，第二导管(98)上设有第二单向阀(99)。
5.根据权利要求4所述的一种污水沉淀处理设备，其特征在于，还包括有密闭机构(10)，密闭机构(10)包括有摆动座(101)、盖板(102)、固定环(103)、拉线(104)和挂钩(105)，加料斗(82)顶部的右侧连接有摆动座(101)，摆动座(101)上设有与加料斗(82)进料位置配合的盖板(102)，盖板(102)底部的左侧设有固定环(103)，加料斗(82)的左侧设有拉线(104)，拉线(104)的另一端设有与固定环(103)相配合的挂钩(105)。
6.根据权利要求5所述的一种污水沉淀处理设备，其特征在于，还包括有保护盖(11)，第二导管(98)的顶部设有保护盖(11)。
说明书
一种污水沉淀处理设备
技术领域
本发明涉及一种处理设备，尤其涉及一种污水沉淀处理设备。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
洁净水使用后会混入一定的杂质使其水质变差，因而需要对污染的水进行一定的预处理来达到后续的处理标准，传统的污水沉淀设备存在沉淀时间长、花费的资源较大、设备操作复杂，因此亟需研发一种操作简便易行、沉淀时间合理、花费资源小的污水沉淀处理设备。
发明内容
(1)要解决的技术问题
本发明为了克服传统的污水沉淀设备存在沉淀时间长、花费的资源较大、设备操作复杂的缺点，本发明要解决的技术问题是提供一种操作简便易行、沉淀时间合理、花费资源小的污水沉淀处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水沉淀处理设备，包括有支腿、漏斗、挡板、加水口、出水管、阀门、搅拌机构和加料机构，左右侧支腿之间的顶部设有漏斗，漏斗的顶部设有挡板，挡板的左侧开有加水口，漏斗的底部连接有出水管，出水管上设有阀门，挡板的底部安装有搅拌机构，挡板的顶部安装有加料机构。
优选地，搅拌机构包括有电机、转杆、第一搅拌杆、第二搅拌杆和凸起，挡板底部的中间安装有电机，电机的输出轴上连接有转杆，转杆上均匀设有多个第一搅拌杆，第一搅拌杆的另一端铰接连接有第二搅拌杆，第二搅拌杆的另一端设有凸起。
优选地，加料机构包括有第一框体、加料斗、第一支座、第一电动推杆、装料框和挡水板，挡板顶部的右侧设有第一框体，第一框体顶部的中间设有加料斗，挡板顶部的右端设有第一支座，第一支座的顶部安装有第一电动推杆，第一电动推杆的伸缩杆上连接有可在第一框体内壁滑动的装料框，装料框与加料斗的出料位置相配合，装料框顶部的右侧设有加料斗的出料位置相配合的挡水板，挡板的右侧开有将第一框体与漏斗内部空间连通的通孔。
优选地，还包括有通气机构，通气机构包括有安装板、第二框体、第二支座、第二电动推杆、活塞、第一导管、第一单向阀、第二导管和第二单向阀，右侧支腿的左侧水平连接有安装板，安装板的顶部设有第二框体，安装板顶部的右侧设有第二支座，第二支座的顶部安装有第二电动推杆，第二电动推杆的伸缩杆上设有可在第二框体内壁滑动的活塞，第二框体的左侧连接有第一导管，第一导管上设有第一单向阀，第一导管的尾端伸入到出水管内，第二框体的顶部设有第二导管，第二导管上设有第二单向阀。
优选地，还包括有密闭机构，密闭机构包括有摆动座、盖板、固定环、拉线和挂钩，加料斗顶部的右侧连接有摆动座，摆动座上设有与加料斗进料位置配合的盖板，盖板底部的左侧设有固定环，加料斗的左侧设有拉线，拉线的另一端设有与固定环相配合的挂钩。
优选地，还包括有保护盖，第二导管的顶部设有保护盖。
工作原理：关闭阀门，通过加水口向漏斗中加入一定需要处理的污水，启动搅拌机构工作，同时通过加料机构向漏斗中加入一定的沉淀剂，搅拌机构将沉淀剂与污水充分混合，混合完毕后关闭搅拌机构，打开阀门，将漏斗中混合后的污水放出，当需要再次对污水进行处理时，重复上述操作步骤即可。
因为搅拌机构包括有电机、转杆、第一搅拌杆、第二搅拌杆和凸起，挡板底部的中间安装有电机，电机的输出轴上连接有转杆，转杆上均匀设有多个第一搅拌杆，第一搅拌杆的另一端铰接连接有第二搅拌杆，第二搅拌杆的另一端设有凸起。启动电机工作，电机带动转杆转动，转杆转动即可带动第一搅拌杆和第二搅拌杆在漏斗内转动，通过第一搅拌杆和第二搅拌杆对污水和加入的沉淀剂进行充分的混合，混合完毕后关闭电机，凸起能够使污水和沉淀剂混合更加充分。
因为加料机构包括有第一框体、加料斗、第一支座、第一电动推杆、装料框和挡水板，挡板顶部的右侧设有第一框体，第一框体顶部的中间设有加料斗，挡板顶部的右端设有第一支座，第一支座的顶部安装有第一电动推杆，第一电动推杆的伸缩杆上连接有可在第一框体内壁滑动的装料框，装料框与加料斗的出料位置相配合，装料框顶部的右侧设有加料斗的出料位置相配合的挡水板，挡板的右侧开有将第一框体与漏斗内部空间连通的通孔。向加料斗中加入一定的沉淀剂，沉淀剂进入到装料框中，启动第一电动推杆，第一电动推杆工作带动装料框向左移动至通孔的正上方，如此装料框中的沉淀剂即可通过通孔进入到漏斗中，同时装料框向左移动到通孔的位置时带动挡水板将加料斗的出料位置挡住，防止加料斗中的沉淀剂漏出到装料框的右侧对第一电动推杆造成损坏，当装料框中的沉淀剂导出完全后，控制第一电动推杆向右移动带动装料框复位，此时挡水板不再阻挡加料斗的出料位置，如此加料斗中的沉淀剂即可再次进入到装料框中，不断重复上述操作步骤即可向漏斗中加入一定的沉淀剂，当不需要沉淀污水时，关闭第一电动推杆，停止向加料斗中加入沉淀剂即可。
因为还包括有通气机构，通气机构包括有安装板、第二框体、第二支座、第二电动推杆、活塞、第一导管、第一单向阀、第二导管和第二单向阀，右侧支腿的左侧水平连接有安装板，安装板的顶部设有第二框体，安装板顶部的右侧设有第二支座，第二支座的顶部安装有第二电动推杆，第二电动推杆的伸缩杆上设有可在第二框体内壁滑动的活塞，第二框体的左侧连接有第一导管，第一导管上设有第一单向阀，第一导管的尾端伸入到出水管内，第二框体的顶部设有第二导管，第二导管上设有第二单向阀。启动第二电动推杆，第二电动推杆带动活塞向右移动时，第一单向阀关闭，第二单向阀导通，空气即可通过第二导管进入到第二框体中，当第二电动推杆带动活塞向左移动时，第一单向阀导通，第二单向阀关闭，第二框体中的空气通过第一导管进入到出水管中，如此空气即可对漏斗中的淤泥进行一定的处理，防止淤泥将漏斗堵塞，提高本发明的使用效果，当不需要向出水管中注入空气时，关闭第二电动推杆即可。
因为还包括有密闭机构，密闭机构包括有摆动座、盖板、固定环、拉线和挂钩，加料斗顶部的右侧连接有摆动座，摆动座上设有与加料斗进料位置配合的盖板，盖板底部的左侧设有固定环，加料斗的左侧设有拉线，拉线的另一端设有与固定环相配合的挂钩。操作者拉动挂钩，使其不再扣住固定环，如此即可将盖板打开，向加料斗中加入沉淀剂，加入完毕后关闭盖板，重新拉动挂钩将其扣在固定环上，防止处理过程中沉淀剂从加料斗中洒出，提高本发明的使用效果。
因为还包括有保护盖，第二导管的顶部设有保护盖。保护盖能够防止空气中的灰尘进入到第二导管中。
(3)有益效果
本发明通过搅拌机构和加料机构的相互配合，对加入到漏斗中的污水进行一定的处理，同时利用通气机构和密闭机构的优化，达到了操作简便易行、沉淀时间合理、花费资源小的效果。
