申请日2018.02.12
公开(公告)日2018.06.19
IPC分类号C02F3/12; C02F9/14; C02F101/30
摘要
本实用新型公开了一种基于活性污泥的污水处理系统，处理池内设有竖直设置的第一隔板和第二隔板，第一隔板和第二隔板平行设置且二者将处理池分隔为依次设置的第一腔体、第二腔体、第三腔体，第一腔体和第二腔体通过第一液口和溢流口连通，第二腔体和第三腔体通过第二看和冲洗液口连通，第二腔体内设有活性污泥层、曝气管、搅拌装置。通过上述优化设计的基于活性污泥的污水处理系统，结构设计合理，在第二腔室内通过活性污泥层和曝气管进行污水处理，搅拌装置大大提高处理效率，处理后的污水进入第三腔室，同时第一腔室实现对第二腔室污水溢流的自调节，大大提高处理效果。
权利要求书

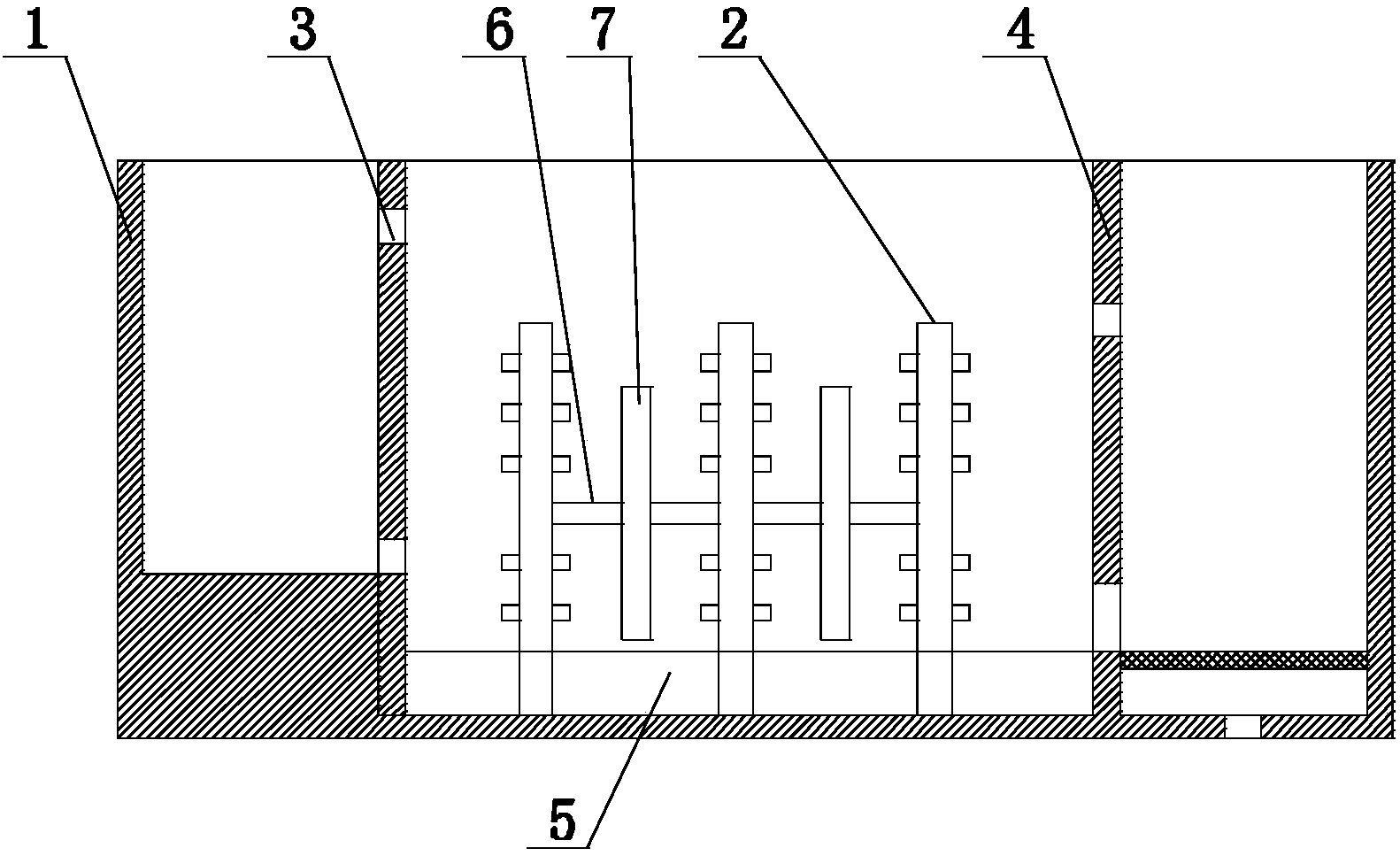

1.一种基于活性污泥的污水处理系统，其特征在于，包括：处理池(1)、曝气管(2)、搅拌装置;
处理池(1)内设有竖直设置的第一隔板(3)和第二隔板(4)，第一隔板(3)和第二隔板(4)平行设置且二者将处理池(1)分隔为位于第一隔板(3)远离第二隔板(4)一侧的第一腔体、位于第一隔板(3)和第二隔板(4)之间的第二腔体、位于第二隔板(4)远离第一隔板(3)一侧的第三腔体;
第一隔板(3)上设有第一液口和溢流口，所述溢流口位于第一液口上方，第一腔体和第二腔体通过第一液口和溢流口连通，第二隔板(4)上设有第二液口和冲洗液口，第二液口位于冲洗液口上方;
所述第二腔体顶部设有进液口，所述第二腔体底部设有活性污泥层(5)，曝气管(2)设置在所述第二腔体内，曝气管(2)上设有曝气孔，所述曝气孔位于活性污泥层(5)上方，搅拌装置设置在所述第二腔体内，搅拌装置包括水平设置的搅拌轴(6)和在搅拌轴(6)上固定设置的搅拌叶片(7)。
2.根据权利要求1所述的基于活性污泥的污水处理系统，其特征在于，曝气管(2)包括位于活性污泥层(5)上方的曝气段，曝气段上设有自上而下布置的多个曝气孔。
3.根据权利要求1所述的基于活性污泥的污水处理系统，其特征在于，包括多个曝气管组，多个曝气管组从第一隔板(3)向第二隔板(4)依次布置，搅拌装置位于相邻两个曝气管组之间。
4.根据权利要求1所述的基于活性污泥的污水处理系统，其特征在于，第一液口位于冲洗液口上方。
5.根据权利要求1所述的基于活性污泥的污水处理系统，其特征在于，溢流口位于第二液口上方。
6.根据权利要求1所述的基于活性污泥的污水处理系统，其特征在于，所述第三腔体内设有过滤网(8)，过滤网(8)位于所述冲洗液口下方。
说明书
一种基于活性污泥的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种基于活性污泥的污水处理系统。
背景技术
污水处理目的是在排放入天然水体之前，基本上消除水中的污染物，使之达到一定的净化程度，避免对水体和其他环境因素的不利影响，这些处理方式基本上都是采用成本相对较低的生物化学反应处理，通过厌氧和好氧的多种微生物群，建立其适宜于所需微生物群生长和繁衍的条件，通过微生物的将有机物和其他污染物进行降解，形成无害或基本无害的无机物，这些生化技术在各自适应的场合下实现了污水处理的目的。建立在好氧生化基础上的活性污泥法可以用于处理大规模的污水，实现较高的净化程度，达到符合排放标准的水，其曝气装置为设置在水底的曝气头，通过接入高压空气实现曝气。这种技术的缺陷是污水经曝气降解后产生沉淀杂质，沉淀杂质将处理池底部活性泥覆盖，限制了混合和沉降的过程，限制了活性污泥的浓度，影响降解效果。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种基于活性污泥的污水处理系统。
本实用新型提出的一种基于活性污泥的污水处理系统，包括：处理池、曝气管、搅拌装置;
处理池内设有竖直设置的第一隔板和第二隔板，第一隔板和第二隔板平行设置且二者将处理池分隔为位于第一隔板远离第二隔板一侧的第一腔体、位于第一隔板和第二隔板之间的第二腔体、位于第二隔板远离第一隔板一侧的第三腔体;
第一隔板上设有第一液口和溢流口，所述溢流口位于第一液口上方，第一腔体和第二腔体通过第一液口和溢流口连通，第二隔板上设有第二液口和冲洗液口，第二液口位于冲洗液口上方;
所述第二腔体顶部设有进液口，所述第二腔体底部设有活性污泥层，曝气管设置在所述第二腔体内，曝气管上设有曝气孔，所述曝气孔位于活性污泥层上方，搅拌装置设置在所述第二腔体内，搅拌装置包括水平设置的搅拌轴和在搅拌轴上固定设置的搅拌叶片。
优选地，曝气管包括位于活性污泥层上方的曝气段，曝气段上设有自上而下布置的多个曝气孔。
优选地，包括多个曝气管组，多个曝气管组从第一隔板向第二隔板依次布置，搅拌装置位于相邻两个曝气管组之间。
优选地，第一液口位于冲洗液口上方。
优选地，溢流口位于第二液口上方。
优选地，所述第三腔体内设有过滤网，过滤网位于所述冲洗液口下方。
本实用新型中，所提出的基于活性污泥的污水处理系统，处理池内设有竖直设置的第一隔板和第二隔板，第一隔板和第二隔板平行设置且二者将处理池分隔为依次设置的第一腔体、第二腔体、第三腔体，第一腔体和第二腔体通过第一液口和溢流口连通，第二腔体和第三腔体通过第二看和冲洗液口连通，第二腔体内设有活性污泥层、曝气管、搅拌装置。通过上述优化设计的基于活性污泥的污水处理系统，结构设计合理，在第二腔室内通过活性污泥层和曝气管进行污水处理，搅拌装置大大提高处理效率，处理后的污水进入第三腔室，同时第一腔室实现对第二腔室污水溢流的自调节，大大提高处理效果。
