申请日2018.02.12
公开(公告)日2018.07.27
IPC分类号C02F9/04
摘要
本发明公开了一种基于工业污水再利用的废水循环处理装置，其结构包括出水控制阀门、进水控制阀门、混凝沉淀池、L型连接杆、驱动电机、支撑柱脚、消毒池、手动复位循环装置、上顶板，出水控制阀门设在消毒池右侧的表面，出水控制阀门与消毒池通过螺纹固定在一起，进水控制阀门螺纹连接在混凝沉淀池右侧表面并且与出水控制阀门处于同一水平面，本发明通过设有的手动复位循环装置，在人们需要对废水进行循环净化处理的时候可以手动开启，在不需要进行循环处理的时候可以手动关闭，提高了废水处理的整体效率，并且分级处理废水的方式可以降低过滤组件的压力，减少过滤组件的承载状况，提高设备组件的寿命。
权利要求书

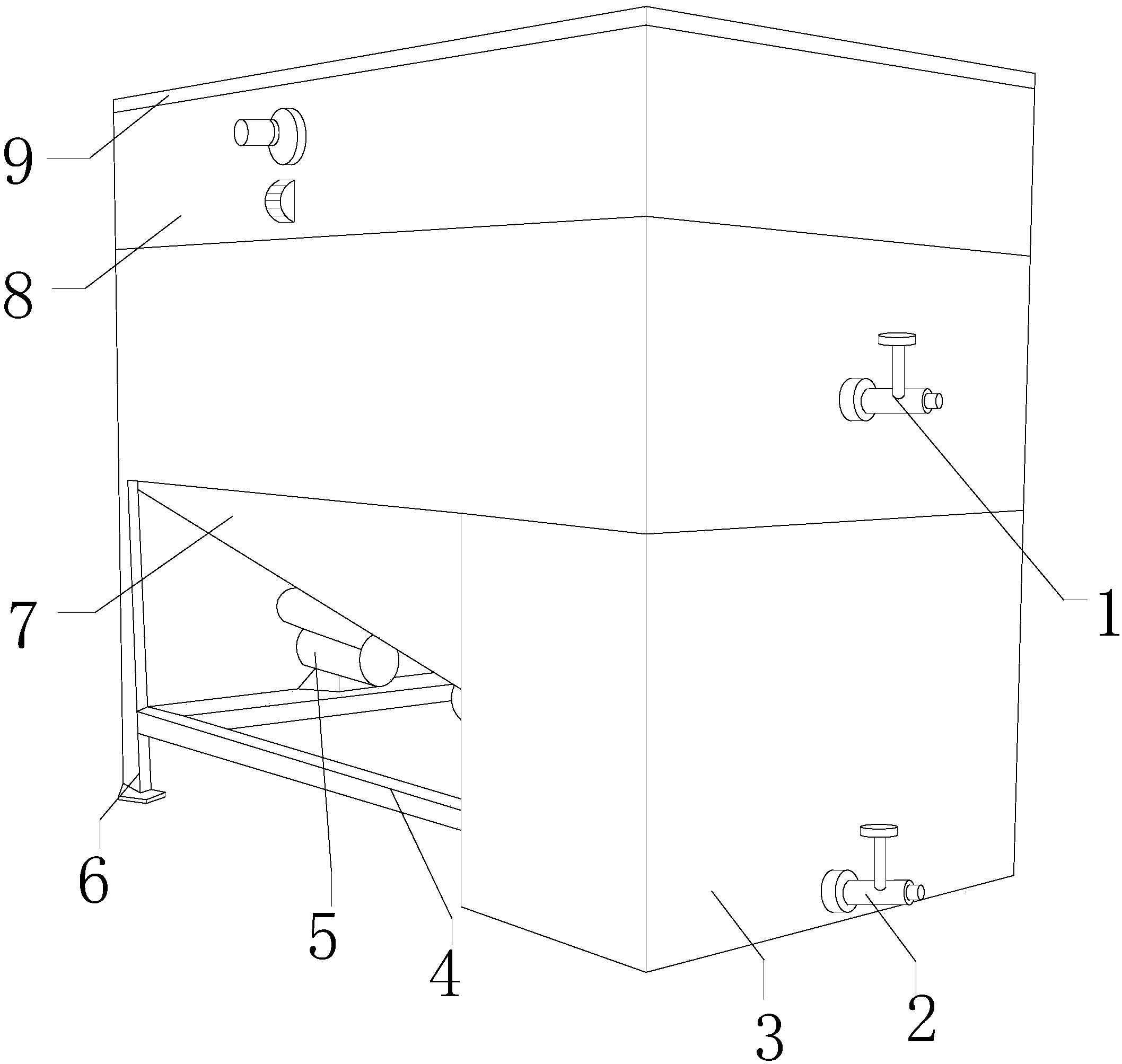

1.一种基于工业污水再利用的废水循环处理装置，其结构包括出水控制阀门(1)、进水控制阀门(2)、混凝沉淀池(3)、L型连接杆(4)、驱动电机(5)、支撑柱脚(6)、消毒池(7)、手动复位循环装置(8)、上顶板(9)，其特征在于：
所述出水控制阀门(1)设在消毒池(7)右侧的表面，所述出水控制阀门(1)与消毒池(7)通过螺纹固定在一起，所述进水控制阀门(2)螺纹连接在混凝沉淀池(3)右侧表面并且与出水控制阀门(1)处于同一水平面，所述混凝沉淀池(3)水平固定在消毒池(7)的右侧并且采用焊接连接，所述L型连接杆(4)安设在消毒池(7)的下方并且与混凝沉淀池(3)过盈配合，所述支撑柱脚(6)垂直焊接在L型连接杆(4)的左侧并且与消毒池(7)底部的左侧垂直焊接在一起，所述驱动电机(5)的底座通过螺钉固定在L型连接杆(4)的上方并且通过导线与消毒池(7)电连接，所述手动复位循环装置(8)底部的四个角与消毒池(7)顶部的凹槽扣合在一起，所述上顶板(9)通过铆钉固定在手动复位循环装置(8)的上方;
所述手动复位循环装置(8)设有按压推进装置(10)、应力传动装置(11)、中转推进装置(12)、自复位击打装置(13)、斜向传递装置(14)、滑动装置(15)、锯齿传输装置(16)、开关门装置(17)、螺纹盘复位装置(18)、外壳(19);
所述按压推进装置(10)的左端插嵌在外壳(19)左端的下方，所述按压推进装置(10)的右端与应力传动装置(11)传动连接，所述中转推进装置(12)垂直焊接在外壳(19)内部的底部并且与按压推进装置(10)活动连接，所述自复位击打装置(13)的底部垂直固定在中转推进装置(12)上表面的右端并且采用活动连接，所述斜向传递装置(14)的顶部焊接在外壳(19)内部的右上角，所述斜向传递装置(14)的左右两端分别与滑动装置(15)、自复位击打装置(13)传动连接，所述滑动装置(15)的顶部钉连接在外壳(19)内部的上方，所述锯齿传输装置(16)啮合在滑动装置(15)的左侧，所述开关门装置(17)传动连接在锯齿传输装置(16)的左侧并且左端与外壳(19)内部的左侧焊接在一起，所述开关门装置(17)的顶部与外壳(19)的凹槽间隙配合，所述螺纹盘复位装置(18)装设在按压推进装置(10)的上方并且穿过外壳(19)与开关门装置(17)机械连接。
2.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述按压推进装置(10)设有按压头(101)、推进杆(102)、弧形弹性卡紧块(103)、插紧杆(104)、镶嵌块(105)、第一压缩弹簧(106)、第二压缩弹簧(107)、弹簧保护外壳(108)，所述按压头(101)垂直焊接在推进杆(102)的左端，所述推进杆(102)的右端插嵌在镶嵌块(105)的内部，所述镶嵌块(105)水平焊接在弹簧保护外壳(108)内部的中段，所述插紧杆(104)设有两个并且胶连接在镶嵌块(105)内部的上下两端，所述弧形弹性卡紧块(103)通过卡口扣合在两端插紧杆(104)的上下两端，所述第一压缩弹簧(106)位于弧形弹性卡紧块(103)的中间，所述第一压缩弹簧(106)的左端与推进杆(102)的右端焊接在一起，所述第二压缩弹簧(107)的左端钉连接在第一压缩弹簧(106)的右侧并且右端与弹簧保护外壳(108)内部的右端互相固定，所述弹簧保护外壳(108)与外壳(19)内部的左下角焊接成一体。
3.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述应力传动装置(11)设有曲状传输杆(111)、第一折叠传输杆(112)、第一旋转齿轮(113)、第二传输链条(114)、第二旋转齿轮(115)，所述曲状传输杆(111)的左端水平固定在弹簧保护外壳(108)的右侧并且与第二压缩弹簧(107)活动连接，所述曲状传输杆(111)内部右端的滑轮通过第一折叠传输杆(112)与第一旋转齿轮(113)传动连接，所述第二旋转齿轮(115)啮合在第一旋转齿轮(113)的右上角，所述第二旋转齿轮(115)内部的齿轮通过第二传输链条(114)与第一旋转齿轮(113)内部的齿轮传动连接。
4.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述中转推进装置(12)设有丝杆左固定座(121)、连接杆(122)、滑动块(123)、丝杆(124)、丝杆外旋套(125)、丝杆右固定座(126)，所述丝杆左固定座(121)安设在第二旋转齿轮(115)的下方并且与外壳(19)内部的底部垂直焊接在一起，所述连接杆(122)的左端螺纹连接在丝杆左固定座(121)的右侧，所述连接杆(122)的右侧垂直贯穿丝杆外旋套(125)与丝杆右固定座(126)焊接在一起，所述丝杆右固定座(126)与丝杆左固定座(121)互相对称，所述丝杆(124)活动连接在丝杆外旋套(125)的内部，所述滑动块(123)环绕连接在丝杆(124)的外表面并且机械连接在第二旋转齿轮(115)的右下角。
5.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述自复位击打装置(13)设有立柱(131)、偏移杆(132)、定位旋转轮(133)、T型定位柱(134)、实心填充块(135)、三角击打头(136)、限位凹槽(137)、自复位弹簧(138)，所述立柱(131)安设在丝杆右固定座(126)的上方并且与外壳(19)内部垂直在一起，所述偏移杆(132)垂直固定在丝杆外旋套(125)上表面的右端并且贯穿立柱(131)、限位凹槽(137)，所述定位旋转轮(133)通过固定轴固定在立柱(131)内部的左端并且与偏移杆(132)活动连接，所述T型定位柱(134)的右端钉连接在外壳(19)内部并且平行在立柱(131)的上方，所述实心填充块(135)设在T型定位柱(134)内部与之配合的凹槽中，所述限位凹槽(137)嵌在实心填充块(135)的右侧，所述自复位弹簧(138)安设在T型定位柱(134)的水平柱内并且左右两端分别与偏移杆(132)的右侧、T型定位柱(134)内部的右侧焊接在一起。
6.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述斜向传递装置(14)设有半圆形夹紧球(141)、延长柱(142)、间歇性齿轮(143)、锯齿轮(144)，所述延长柱(142)呈四十五度焊接在外壳(19)内部的右上角，所述半圆形夹紧球(141)胶连接在延长柱(142)的三分之一处的外表面并且与外壳(19)互相贴合，所述间歇性齿轮(143)的内表面与延长柱(142)的底部活动连接，所述锯齿轮(144)设有两个以上并且等距均匀的焊接在间歇性齿轮(143)的外表面，所述锯齿轮(144)的右端与三角击打头(136)传动连接。
7.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述滑动装置(15)设有固定板(151)、滑动轮(152)、滑轮安装座(153)、滑动座(154)、啮合锯齿(155)，所述固定板(151)通过铆钉固定在外壳(19)内部的顶部，所述滑轮安装座(153)焊接在固定板(151)的下方，所述滑动轮(152)设有两个以上并且铰接在滑轮安装座(153)内部的底部，所述滑动座(154)滑动连接在滑动轮(152)的下方，所述啮合锯齿(155)设有两个以上并且等距均匀的焊接在滑动座(154)的下方。
8.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述锯齿传输装置(16)设有大齿轮(161)、带动轮(162)、内啮合轮(163)、带动块(164)、二级从动轮(165)、一级从动轮(166)，所述大齿轮(161)安设在固定板(151)的左侧并且与啮合锯齿(155)互相啮合，所述带动轮(162)的轴心插嵌在大齿轮(161)的从动盘上，所述带动块(164)焊接在带动轮(162)的下方，所述一级从动轮(166)通过卡齿镶嵌在带动块(164)内部，所述二级从动轮(165)啮合在一级从动轮(166)的内部。
9.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述开关门装置(17)设有滑动门板(171)、第一传输皮带(172)、联轴固定块(173)、齿条收卷箱(174)、齿条(175)、提升收卷轮(176)、收卷从动轮(177)，所述滑动门板(171)垂直焊接在齿条(175)的顶部并且与外壳(19)的凹槽间隙配合，所述齿条(175)的底部与齿条收卷箱(174)的收卷器缠绕连接，所述提升收卷轮(176)啮合在齿条(175)的左侧，所述收卷从动轮(177)机械连接在提升收卷轮(176)的内部，所述提升收卷轮(176)通过第一传输皮带(172)与二级从动轮(165)传动连接，所述联轴固定块(173)通过延伸固定板固定在第一传输皮带(172)中段的外表面。
10.根据权利要求1所述的一种基于工业污水再利用的废水循环处理装置，其特征在于：所述螺纹盘复位装置(18)设有手动调节齿盘(181)、从动调节齿盘(182)、第二传输皮带(183)、从轮齿盘轴心轮(184)，所述手动调节齿盘(181)的左半部分通过螺纹槽固定在外壳(19)的左端，所述从动调节齿盘(182)啮合在手动调节齿盘(181)的右侧，所述从轮齿盘轴心轮(184)传动连接在从动调节齿盘(182)内部的中心，所述从轮齿盘轴心轮(184)通过第二传输皮带(183)与收卷从动轮(177)活动连接。
说明书
一种基于工业污水再利用的废水循环处理装置
技术领域
本发明是一种基于工业污水再利用的废水循环处理装置，属于废水循环处理装置领域。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，采用合理的水处理工艺，配合水的深度处理，处理水可达到GB5084-1992、CECS61-94中水回收用水标准等，可以长时间循环使用，节约大量水资源。
现有技术设备的循环管道为单独设立，当废水处于处理后处于较为洁净的状态时仍然会自动进入循环处理的模式，会导致废水的处理周期变长，处理效率变低，多次循环的废水会对过滤网等网膜造成多次冲击，降低内部过滤组件的寿命。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业污水再利用的废水循环处理装置，以解决现有技术设备的循环管道为单独设立，当废水处于处理后处于较为洁净的状态时仍然会自动进入循环处理的模式，会导致废水的处理周期变长，处理效率变低，多次循环的废水会对过滤网等网膜造成多次冲击，降低内部过滤组件的寿命的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业污水再利用的废水循环处理装置，其结构包括出水控制阀门、进水控制阀门、混凝沉淀池、L型连接杆、驱动电机、支撑柱脚、消毒池、手动复位循环装置、上顶板，所述出水控制阀门设在消毒池右侧的表面，所述出水控制阀门与消毒池通过螺纹固定在一起，所述进水控制阀门螺纹连接在混凝沉淀池右侧表面并且与出水控制阀门处于同一水平面，所述混凝沉淀池水平固定在消毒池的右侧并且采用焊接连接，所述L型连接杆安设在消毒池的下方并且与混凝沉淀池过盈配合，所述支撑柱脚垂直焊接在L型连接杆的左侧并且与消毒池底部的左侧垂直焊接在一起，所述驱动电机的底座通过螺钉固定在L型连接杆的上方并且通过导线与消毒池电连接，所述手动复位循环装置底部的四个角与消毒池顶部的凹槽扣合在一起，所述上顶板通过铆钉固定在手动复位循环装置的上方，所述手动复位循环装置设有按压推进装置、应力传动装置、中转推进装置、自复位击打装置、斜向传递装置、滑动装置、锯齿传输装置、开关门装置、螺纹盘复位装置、外壳，所述按压推进装置的左端插嵌在外壳左端的下方，所述按压推进装置的右端与应力传动装置传动连接，所述中转推进装置垂直焊接在外壳内部的底部并且与按压推进装置活动连接，所述自复位击打装置的底部垂直固定在中转推进装置上表面的右端并且采用活动连接，所述斜向传递装置的顶部焊接在外壳内部的右上角，所述斜向传递装置的左右两端分别与滑动装置、自复位击打装置传动连接，所述滑动装置的顶部钉连接在外壳内部的上方，所述锯齿传输装置啮合在滑动装置的左侧，所述开关门装置传动连接在锯齿传输装置的左侧并且左端与外壳内部的左侧焊接在一起，所述开关门装置的顶部与外壳的凹槽间隙配合，所述螺纹盘复位装置装设在按压推进装置的上方并且穿过外壳与开关门装置机械连接。
进一步地，所述按压推进装置设有按压头、推进杆、弧形弹性卡紧块、插紧杆、镶嵌块、第一压缩弹簧、第二压缩弹簧、弹簧保护外壳，所述按压头垂直焊接在推进杆的左端，所述推进杆的右端插嵌在镶嵌块的内部，所述镶嵌块水平焊接在弹簧保护外壳内部的中段，所述插紧杆设有两个并且胶连接在镶嵌块内部的上下两端，所述弧形弹性卡紧块通过卡口扣合在两端插紧杆的上下两端，所述第一压缩弹簧位于弧形弹性卡紧块的中间，所述第一压缩弹簧的左端与推进杆的右端焊接在一起，所述第二压缩弹簧的左端钉连接在第一压缩弹簧的右侧并且右端与弹簧保护外壳内部的右端互相固定，所述弹簧保护外壳与外壳内部的左下角焊接成一体。
进一步地，所述应力传动装置设有曲状传输杆、第一折叠传输杆、第一旋转齿轮、第二传输链条、第二旋转齿轮，所述曲状传输杆的左端水平固定在弹簧保护外壳的右侧并且与第二压缩弹簧活动连接，所述曲状传输杆内部右端的滑轮通过第一折叠传输杆与第一旋转齿轮传动连接，所述第二旋转齿轮啮合在第一旋转齿轮的右上角，所述第二旋转齿轮内部的齿轮通过第二传输链条与第一旋转齿轮内部的齿轮传动连接。
进一步地，所述中转推进装置设有丝杆左固定座、连接杆、滑动块、丝杆、丝杆外旋套、丝杆右固定座，所述丝杆左固定座安设在第二旋转齿轮的下方并且与外壳内部的底部垂直焊接在一起，所述连接杆的左端螺纹连接在丝杆左固定座的右侧，所述连接杆的右侧垂直贯穿丝杆外旋套与丝杆右固定座焊接在一起，所述丝杆右固定座与丝杆左固定座互相对称，所述丝杆活动连接在丝杆外旋套的内部，所述滑动块环绕连接在丝杆的外表面并且机械连接在第二旋转齿轮的右下角。
进一步地，所述自复位击打装置设有立柱、偏移杆、定位旋转轮、T型定位柱、实心填充块、三角击打头、限位凹槽、自复位弹簧，所述立柱安设在丝杆右固定座的上方并且与外壳内部垂直在一起，所述偏移杆垂直固定在丝杆外旋套上表面的右端并且贯穿立柱、限位凹槽，所述定位旋转轮通过固定轴固定在立柱内部的左端并且与偏移杆活动连接，所述T型定位柱的右端钉连接在外壳内部并且平行在立柱的上方，所述实心填充块设在T型定位柱内部与之配合的凹槽中，所述限位凹槽嵌在实心填充块的右侧，所述自复位弹簧安设在T型定位柱的水平柱内并且左右两端分别与偏移杆的右侧、T型定位柱内部的右侧焊接在一起。
进一步地，所述斜向传递装置设有半圆形夹紧球、延长柱、间歇性齿轮、锯齿轮，所述延长柱呈四十五度焊接在外壳内部的右上角，所述半圆形夹紧球胶连接在延长柱的三分之一处的外表面并且与外壳互相贴合，所述间歇性齿轮的内表面与延长柱的底部活动连接，所述锯齿轮设有两个以上并且等距均匀的焊接在间歇性齿轮的外表面，所述锯齿轮的右端与三角击打头传动连接。
进一步地，所述滑动装置设有固定板、滑动轮、滑轮安装座、滑动座、啮合锯齿，所述固定板通过铆钉固定在外壳内部的顶部，所述滑轮安装座焊接在固定板的下方，所述滑动轮设有两个以上并且铰接在滑轮安装座内部的底部，所述滑动座滑动连接在滑动轮的下方，所述啮合锯齿设有两个以上并且等距均匀的焊接在滑动座的下方。
进一步地，所述锯齿传输装置设有大齿轮、带动轮、内啮合轮、带动块、二级从动轮、一级从动轮，所述大齿轮安设在固定板的左侧并且与啮合锯齿互相啮合，所述带动轮的轴心插嵌在大齿轮的从动盘上，所述带动块焊接在带动轮的下方，所述一级从动轮通过卡齿镶嵌在带动块内部，所述二级从动轮啮合在一级从动轮的内部。
进一步地，所述开关门装置设有滑动门板、第一传输皮带、联轴固定块、齿条收卷箱、齿条、提升收卷轮、收卷从动轮，所述滑动门板垂直焊接在齿条的顶部并且与外壳的凹槽间隙配合，所述齿条的底部与齿条收卷箱的收卷器缠绕连接，所述提升收卷轮啮合在齿条的左侧，所述收卷从动轮机械连接在提升收卷轮的内部，所述提升收卷轮通过第一传输皮带与二级从动轮传动连接，所述联轴固定块通过延伸固定板固定在第一传输皮带中段的外表面。
进一步地，所述螺纹盘复位装置设有手动调节齿盘、从动调节齿盘、第二传输皮带、从轮齿盘轴心轮，所述手动调节齿盘的左半部分通过螺纹槽固定在外壳的左端，所述从动调节齿盘啮合在手动调节齿盘的右侧，所述从轮齿盘轴心轮传动连接在从动调节齿盘内部的中心，所述从轮齿盘轴心轮通过第二传输皮带与收卷从动轮活动连接。
有益效果
本发明一种基于工业污水再利用的废水循环处理装置在处理废水时，从进水控制阀门将废水接入，进入混凝沉淀池进行混合反应沉淀，然后再输入消毒池进行消毒，再通过手动选择是否进行循环处理或者通过出水控制阀门输出，若需要进行循环处理时，人们按下按压头，使按压头推动推进杆前进，进杆压缩第一压缩弹簧与挤压弧形弹性卡紧块，使第二压缩弹簧被弹出，弹出弹簧保护外壳外的曲状传输杆，使曲状传输杆内的滚轮受到压力开始转动，带动第一折叠传输杆开始转动，第一折叠传输杆牵引第一旋转齿轮转动，通过第二传输链条带动与之啮合的第二旋转齿轮开始转动，第二旋转齿轮一转动，触碰到滑动块沿着丝杆转动，向右逐步前进，前进到触碰到偏移杆的底部，使偏移杆沿着定位旋转轮发生转动，使其在限位凹槽内动作，将自复位弹簧拉伸，使三角击打头击打到锯齿轮上，使间歇性齿轮发生转动，触碰到啮合锯齿，使啮合锯齿带动滑动座滑动，使滑动轮滑动，使滑动座整体向左滑动，滑动到最左边，啮合到大齿轮上，带动带动轮转动，使其内部的内啮合轮也开始转动，带动块开始做缓慢的圆周运动，带动一级从动轮，使一级从动轮内的二级从动轮也动作，与之通过第一传输皮带缠绕在一起的收卷从动轮也开始动作，带动外部的提升收卷轮转动，将齿条往下收卷，使滑动门板被打开，露出凹槽，使废水能够下落进行循环，自复位弹簧被拉伸后会回弹，使偏移杆被拉回原位，将滑动块打回原位，第二旋转齿轮与第一旋转齿轮均回转，将曲状传输杆往左打回，将第二压缩弹簧、第一压缩弹簧依次打回，按压头弹出，完成复位，在废水循环完毕后，通过手动滑动手动调节齿盘，使手动调节齿盘带动从动调节齿盘旋转，使从轮齿盘轴心轮通过第二传输皮带反方向转动收卷从动轮，将齿条提升，使滑动门板重新将外壳的凹槽封住，废水不在循环。
本发明一种基于工业污水再利用的废水循环处理装置，通过设有的手动复位循环装置，在人们需要对废水进行循环净化处理的时候可以手动开启，在不需要进行循环处理的时候可以手动关闭，提高了废水处理的整体效率，并且分级处理废水的方式可以降低过滤组件的压力，减少过滤组件的承载状况，提高设备组件的寿命。
