申请日2018.02.12
公开(公告)日2018.10.19
IPC分类号C02F9/04; C02F9/08; C02F103/30
摘要
本实用新型提供了一种印染污水处理设备，包括主体及设置于所述主体内的第一隔板、第二隔板，所述第一隔板、第二隔板将所述主体内部依次分为沉淀室、吸附室及曝气室;所述曝气室底壁上竖直设置有第三隔板，所述第三隔板将所述曝气室内部分为曝气区及排水区，所述主体外侧设置有多个臭氧发生器，所述臭氧发生器上连通设置有臭氧排气管道，所述臭氧排气管道贯穿所述主体底部并向曝气室内部延伸，所述臭氧排气管道上设置有多个喷头，所述喷头按所述臭氧排气管道长度方向等距设置，所述喷头上具有多个出气孔，所述臭氧排气管道上均罩设有细纱网;所述排水区底部设置有排水管;本实用新型可对污水进行组合式多级清理，净化效果好。
权利要求书
1.一种印染污水处理设备，其特征在于：

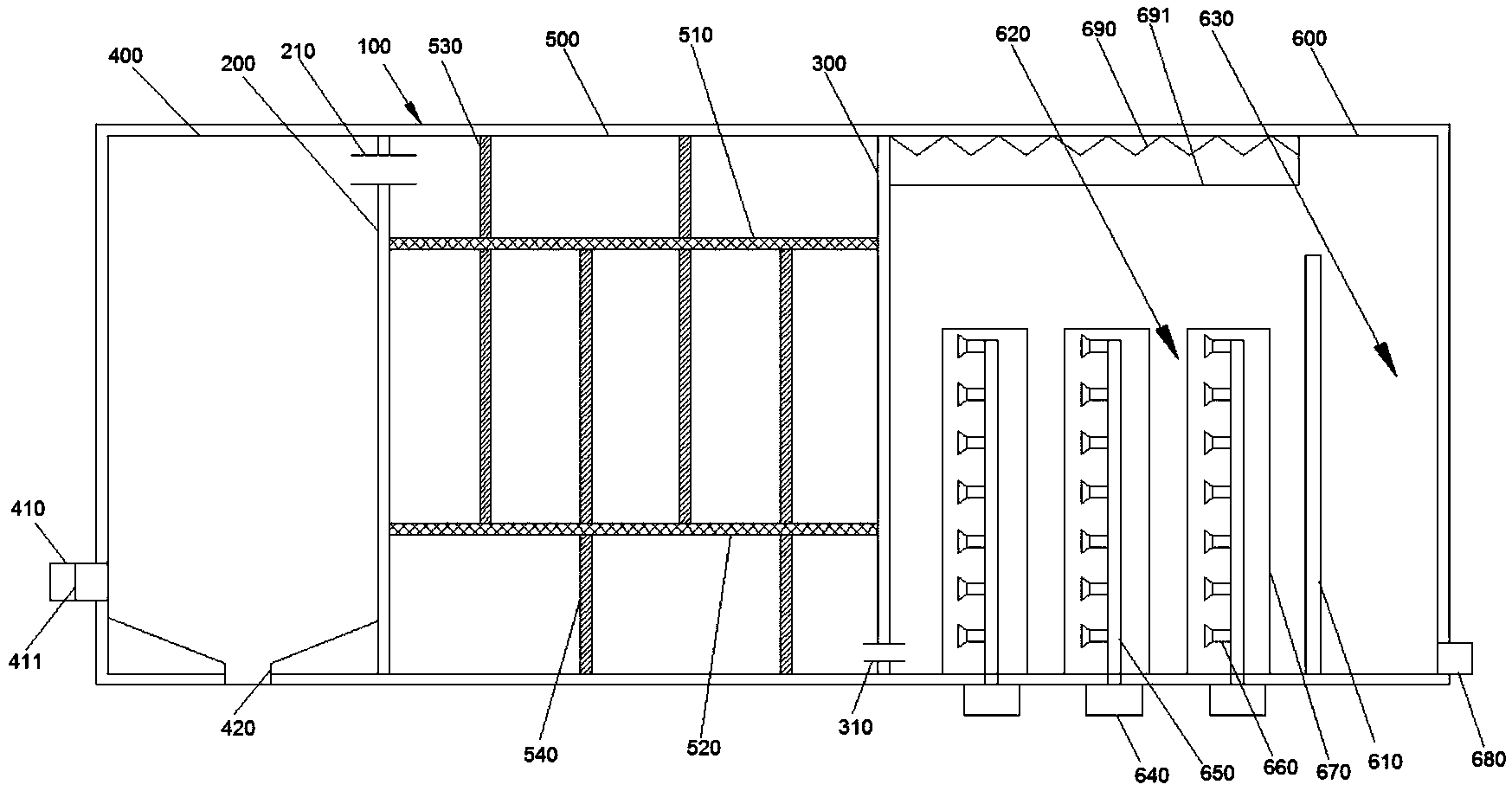

包括主体(100)及设置于所述主体(100)内的第一隔板(200)、第二隔板(300)，所述第一隔板(200)、所述第二隔板(300)将所述主体(100)内部依次分为沉淀室(400)、吸附室(500)及曝气室(600);所述沉淀室(400)侧壁上连通设置有污水进管(410)，所述沉淀室(400)底部设置有污泥排出口(420)，所述第一隔板(200)顶部设置有连通所述沉淀室(400)与所述吸附室(500)的第一连接管(210);所述吸附室(500)内水平设置有第一活性炭吸附网(510)及第二活性炭吸附网(520)，所述第一活性炭吸附网(510)位于所述第二活性炭吸附网(520)上方、且位于所述第一连接管(210)下方，所述吸附室(500)顶壁及底壁上分别竖直设置有多个第一挡板(530)及多个第二挡板(540)，所述第一挡板(530)及所述第二挡板(540)在水平方向上间隔排列，所述第一挡板(530)的末端贯穿所述第一活性炭吸附网(510)并与所述第二活性炭吸附网(520)相抵，所述第二挡板(540)的末端贯穿所述第二活性炭吸附网(520)并与所述第一活性炭吸附网(510)相抵，所述第二隔板(300)底部设置有连通所述吸附室(500)及所述曝气室(600)的第二连接管(310);所述曝气室(600)底壁上竖直设置有第三隔板(610)，所述第三隔板(610)将所述曝气室(600)内部分为曝气区(620)及排水区(630)，所述主体(100)外侧设置有多个臭氧发生器(640)，所述臭氧发生器(640)上连通设置有臭氧排气管道(650)，所述臭氧排气管道(650)贯穿所述主体(100)底部并向曝气室(600)内部延伸，所述臭氧排气管道(650)上设置有多个喷头(660)，所述喷头(660)沿所述臭氧排气管道(650)臭氧排气管道长度方向等距设置，所述喷头(660)上具有多个出气孔(661)，所述臭氧排气管道上罩设有细纱网(670);所述排水区(630)底部设置有导通外界的排水管(680)。
2.根据权利要求1所述的一种印染污水处理设备，其特征在于：
所述曝气室(600)顶部设置有紫外线照射灯(690)。
3.根据权利要求2所述的一种印染污水处理设备，其特征在于：
所述紫外线照射灯(690)上盖设有防护罩。
4.根据权利要求1所述的一种印染污水处理设备，其特征在于：
所述污水进管(410)上设置有过滤网(411)。
5.根据权利要求1所述的一种印染污水处理设备，其特征在于：
所述沉淀室(400)底部为漏斗状。
6.根据权利要求1所述的一种印染污水处理设备，其特征在于：
所述主体(100)为一体成型结构。
说明书
一种印染污水处理设备
技术领域
本实用新型涉及污水处理领域，更具体的，涉及一种印染污水处理设备。
背景技术
纺织印染企业中的废水中含有大量染助剂、纤维屑等，使废水呈现高色度、高浊度的特色，还有难以降解的有机物，传统处理印染废水的程序主要有沉淀法，活性炭吸滤法及曝气处理方式，但只用单一的方式不能全面地处理污水，净化效果差。
实用新型内容
为了克服现有技术的缺陷，本实用新型所要解决的技术问题在于提出一种印染污水处理设备，其可对污水进行组合式多级清理，净化效果好。
为达此目的，本实用新型采用以下技术方案：
本实用新型提供了一种印染污水处理设备，包括主体及设置于所述主体内的第一隔板、第二隔板，所述第一隔板、所述第二隔板将所述主体内部依次分为沉淀室、吸附室及曝气室;所述沉淀室侧壁上连通设置有污水进管，所述沉淀室底部设置有污泥排出口，所述第一隔板顶部设置有连通所述沉淀室与所述吸附室的第一连接管;所述吸附室内水平设置有第一活性炭吸附网及第二活性炭吸附网，所述第一活性炭吸附网位于所述第二活性炭吸附网上方、且位于所述第一连接管下方，所述吸附室顶壁及底壁上分别竖直设置有多个第一挡板及多个第二挡板，所述第一挡板及所述第二挡板在水平方向上间隔排列，所述第一挡板的末端贯穿所述第一活性炭吸附网并与所述第二活性炭吸附网相抵，所述第二挡板的末端贯穿所述第二活性炭吸附网并与所述第一活性炭吸附网相抵，所述第二隔板底部设置有连通所述吸附室及所述曝气室的第二连接管;所述曝气室底壁上竖直设置有第三隔板，所述第三隔板将所述曝气室内部分为曝气区及排水区，所述主体外侧设置有多个臭氧发生器，所述臭氧发生器上连通设置有臭氧排气管道，所述臭氧排气管道贯穿所述主体底部并向曝气室内部延伸，所述臭氧排气管道上设置有多个喷头，所述喷头沿所述臭氧排气管道臭氧排气管道长度方向等距设置，所述喷头上具有多个出气孔，所述臭氧排气管道上罩设有细纱网;所述排水区底部设置有导通外界的排水管。
作为本方案的进一步改进，所述曝气室顶部设置有紫外线照射灯。
作为本方案的进一步改进，所述紫外线照射灯上盖设有防护罩。
作为本方案的进一步改进，所述污水进管上设置有过滤网。
作为本方案的进一步改进，所述沉淀室底部为漏斗状。
作为本方案的进一步改进，所述主体为一体成型结构。
本实用新型的有益效果为：
本实用新型提供的一种印染污水处理设备，其沉淀室、吸附室及曝气室的设置可对污水进行多级处理，净化效果好;第一档板及第二档板的设置，可对充分地利用活性炭吸附网对污水内杂质的吸附作用，加强净化效果;多个喷头的设置使臭氧更充分地与污水接触，进一步加强了净化的效果。
