申请日2018.02.12
公开(公告)日2018.08.03
IPC分类号C02F9/14
摘要
本发明公开了一种基于工业污水再利用的工业废水快速处理装置，其结构包括：污水处理池、法兰盘管口、处理池翻盖板、处理池顶盖板、手提握柄槽、配电控制箱、控制箱门板、启停操作按钮、电缆插接管、排水阀管体，控制箱门板通过合页与配电控制箱活动连接，电缆插接管横向插嵌在配电控制箱的左下角，本发明污水处理池设有整体传动机构、管道弹簧机构、生物膜过滤池、渗透传动机构、连杆传动机构、活性炭沉淀池、流化床净化池，实现了工业废水快速处理装置的处理池一体化效果，快速处理的水路流通，配合生物膜过滤池、活性炭沉淀池、流化床净化池等集中操作，微生物净化污水高效，机械传动高效，流水线有条不紊。
权利要求书
1.一种基于工业污水再利用的工业废水快速处理装置，其结构包括：污水处理池(1)、法兰盘管口(2)、处理池翻盖板(3)、处理池顶盖板(4)、手提握柄槽(5)、配电控制箱(6)、控制箱门板(7)、启停操作按钮(8)、电缆插接管(9)、排水阀管体(10)，其特征在于：
所述控制箱门板(7)通过合页与配电控制箱(6)活动连接，所述电缆插接管(9)横向插嵌在配电控制箱(6)的左下角，所述排水阀管体(10)通过阀芯与污水处理池(1)机械连接，所述启停操作按钮(8)设有三个并且均安设在配电控制箱(6)的左侧，所述污水处理池(1)的顶面紧贴于处理池顶盖板(4)的底面下，所述处理池翻盖板(3)通过合页与处理池顶盖板(4)机械连接，所述手提握柄槽(5)设有三个并且分别嵌套于处理池翻盖板(3)与处理池顶盖板(4)的顶面上，所述法兰盘管口(2)焊接在污水处理池(1)的左侧并且相互贯通，所述配电控制箱(6)纵向焊接在污水处理池(1)的前侧;
所述污水处理池(1)设有整体传动机构(11)、管道弹簧机构(12)、生物膜过滤池(13)、渗透传动机构(14)、连杆传动机构(15)、活性炭沉淀池(16)、流化床净化池(17);
所述管道弹簧机构(12)设有两个并且分别安设在渗透传动机构(14)的左右两侧，所述整体传动机构(11)通过弹簧丝与管道弹簧机构(12)活动连接，所述生物膜过滤池(13)的底面紧贴于渗透传动机构(14)的顶部上，所述渗透传动机构(14)通过连杆传动机构(15)与活性炭沉淀池(16)机械连接，所述渗透传动机构(14)安装于流化床净化池(17)轴心的正上方，所述生物膜过滤池(13)的顶面紧贴于处理池顶盖板(4)的底面下。
2.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述整体传动机构(11)由整体传动带(111)、从动转轮盘(112)、主动滑轮体(113)、定滑轮架板(114)、辅助传动齿轮(115)组成，所述主动滑轮体(113)通过整体传动带(111)与从动转轮盘(112)机械连接，所述主动滑轮体(113)通过转轴安装于定滑轮架板(114)的右端，所述主动滑轮体(113)通过钢丝与辅助传动齿轮(115)活动连接，所述辅助传动齿轮(115)与流化床净化池(17)的齿轮相啮合。
3.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述管道弹簧机构(12)设有排水管道(121)、斜拉弹簧丝(122)、斜拉弹簧管(123)、管道弹簧座(124)，所述排水管道(121)的壳体横向焊接在斜拉弹簧管(123)的顶部，所述斜拉弹簧丝(122)嵌套于斜拉弹簧管(123)的内部，所述斜拉弹簧管(123)的底部安设在管道弹簧座(124)的对称轴上，所述排水管道(121)与渗透传动机构(14)相互贯通。
4.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述生物膜过滤池(13)由伸缩弹簧丝(131)、伸缩弹簧管(132)、牵引钢丝索(133)、池体动滑轮(134)、生物膜过滤板(135)组成，所述伸缩弹簧丝(131)横向贯穿伸缩弹簧管(132)的内部，所述伸缩弹簧管(132)通过牵引钢丝索(133)与池体动滑轮(134)活动连接，所述池体动滑轮(134)设有两个并且分别安装于生物膜过滤板(135)的左右下角，所述生物膜过滤板(135)的底面紧贴于渗透传动机构(14)的顶部上。
5.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述渗透传动机构(14)设有渗透主动轮(141)、弧形渗透软管(142)、转轮环框槽(143)、渗透从动轮(144)、橡胶传动带(145)，所述弧形渗透软管(142)壳体的底面与橡胶传动带(145)的顶面活动连接，所述渗透主动轮(141)与渗透从动轮(144)均嵌套于两个转轮环框槽(143)的内部，所述渗透主动轮(141)通过橡胶传动带(145)与渗透从动轮(144)机械连接，所述弧形渗透软管(142)安设在流化床净化池(17)对称轴的正上方。
6.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述连杆传动机构(15)由轮盘联动杆(151)、弹簧丝球帽(152)、复位弹簧丝(153)、复位弹簧管(154)组成，所述轮盘联动杆(151)通过弹簧丝球帽(152)与复位弹簧丝(153)机械连接，所述弹簧丝球帽(152)设有两个并且分别嵌套于复位弹簧丝(153)的左右两端，所述复位弹簧丝(153)插嵌在复位弹簧管(154)的内部，所述复位弹簧管(154)插嵌在管道弹簧机构(12)的底部。
7.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述活性炭沉淀池(16)设有定滑轮吊架(161)、定滑轮吊索(162)、升降对重块(163)、伸缩活塞杆(164)、活性炭沉淀块(165)，所述定滑轮吊架(161)的底部与定滑轮吊索(162)的定滑轮为一体结构，所述定滑轮吊索(162)的左下端焊接在伸缩活塞杆(164)的伸缩杆上，所述定滑轮吊索(162)的右下端焊接在升降对重块(163)的对称轴上，所述活性炭沉淀块(165)通过升降对重块(163)与伸缩活塞杆(164)机械连接，所述定滑轮吊架(161)焊接在生物膜过滤池(13)的右侧。
8.根据权利要求1所述的一种基于工业污水再利用的工业废水快速处理装置，其特征在于：所述流化床净化池(17)由传动齿轮座(171)、流化床弧板(172)、升降弹簧管(173)、齿轮联动杆(174)、弹簧传动架杆(175)组成，所述传动齿轮座(171)内部的齿轮与齿轮联动杆(174)机械连接，所述升降弹簧管(173)设有两个以上并且均安设在流化床弧板(172)的底面下，所述升降弹簧管(173)底部的轴轮与弹簧传动架杆(175)活动连接，所述弹簧传动架杆(175)通过支杆与齿轮联动杆(174)机械连接，所述传动齿轮座(171)的底面紧贴于污水处理池(1)内部的底板上。
说明书
一种基于工业污水再利用的工业废水快速处理装置
技术领域
本发明是一种基于工业污水再利用的工业废水快速处理装置，属于工业废水快速处理装置领域。
背景技术
工业污水处理设备采用膜生物反应器技术是生物处理技术与膜分离技术相结合的一种新工艺，取代了传统工艺中的二沉池，它可以高效地进行固液分离，得到直接使用的稳定中水，又可在生物池内维持高浓度的微生物量，工艺剩余污泥少，极有效地去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒被大幅度去除，能耗低，占地面积小。
但现有技术工业废水快速处理装置结合地埋式结构，去处理工业加工厂的地埋排水管内的污水，快速处理容易出现污水净化度不足，处理不完全，急于提高处理速度而降低了处理质量，达不到又快又好的效果。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业污水再利用的工业废水快速处理装置，以解决工业废水快速处理装置结合地埋式结构，去处理工业加工厂的地埋排水管内的污水，快速处理容易出现污水净化度不足，处理不完全，急于提高处理速度而降低了处理质量，达不到又快又好的效果的问题。

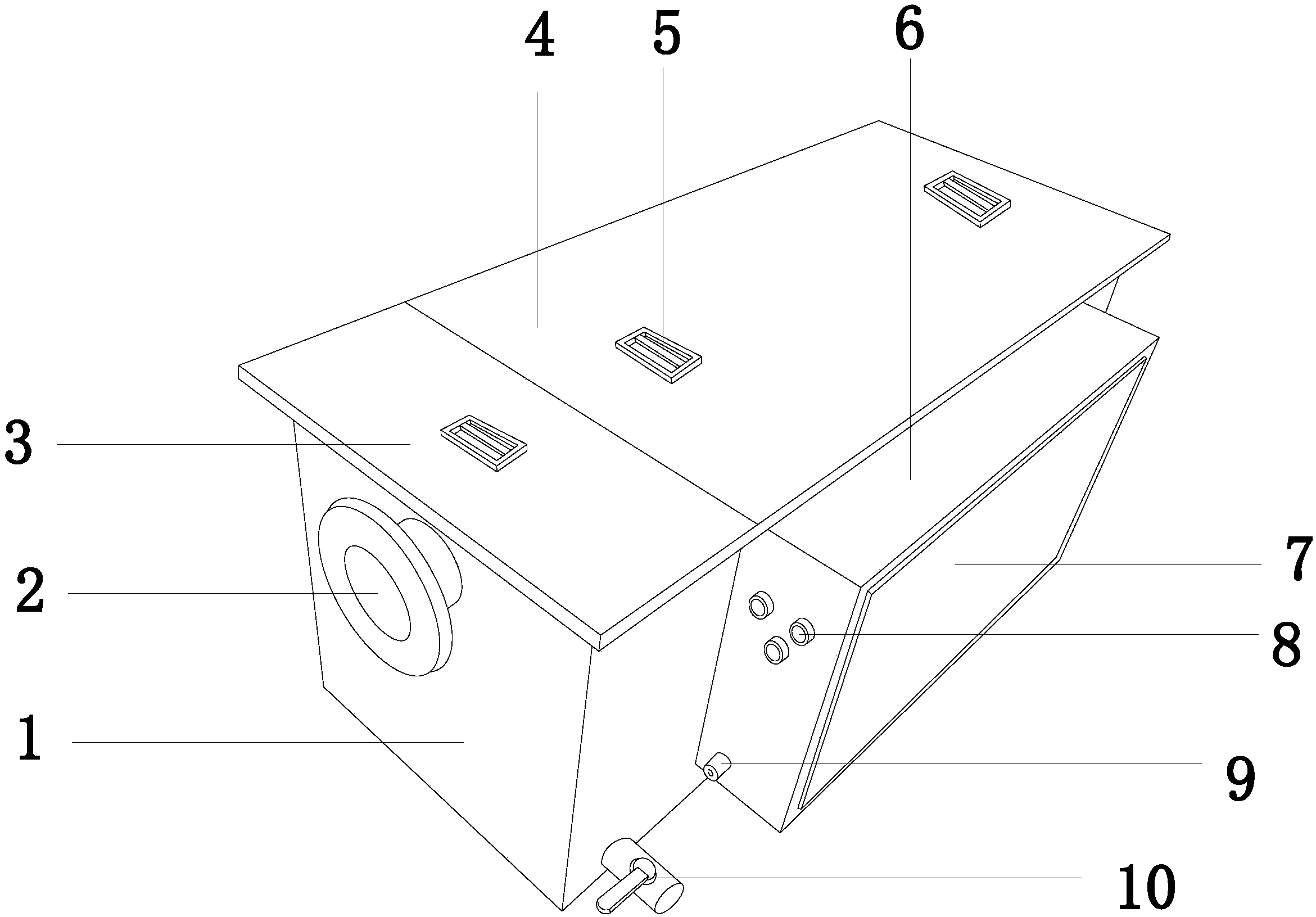

为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业污水再利用的工业废水快速处理装置，其结构包括：污水处理池、法兰盘管口、处理池翻盖板、处理池顶盖板、手提握柄槽、配电控制箱、控制箱门板、启停操作按钮、电缆插接管、排水阀管体，所述控制箱门板通过合页与配电控制箱活动连接，所述电缆插接管横向插嵌在配电控制箱的左下角，所述排水阀管体通过阀芯与污水处理池机械连接，所述启停操作按钮设有三个并且均安设在配电控制箱的左侧，所述污水处理池的顶面紧贴于处理池顶盖板的底面下，所述处理池翻盖板通过合页与处理池顶盖板机械连接，所述手提握柄槽设有三个并且分别嵌套于处理池翻盖板与处理池顶盖板的顶面上，所述法兰盘管口焊接在污水处理池的左侧并且相互贯通，所述配电控制箱纵向焊接在污水处理池的前侧，所述污水处理池设有整体传动机构、管道弹簧机构、生物膜过滤池、渗透传动机构、连杆传动机构、活性炭沉淀池、流化床净化池，所述管道弹簧机构设有两个并且分别安设在渗透传动机构的左右两侧，所述整体传动机构通过弹簧丝与管道弹簧机构活动连接，所述生物膜过滤池的底面紧贴于渗透传动机构的顶部上，所述渗透传动机构通过连杆传动机构与活性炭沉淀池机械连接，所述渗透传动机构安装于流化床净化池轴心的正上方，所述生物膜过滤池的顶面紧贴于处理池顶盖板的底面下。
进一步地，所述整体传动机构由整体传动带、从动转轮盘、主动滑轮体、定滑轮架板、辅助传动齿轮组成，所述主动滑轮体通过整体传动带与从动转轮盘机械连接，所述主动滑轮体通过转轴安装于定滑轮架板的右端，所述主动滑轮体通过钢丝与辅助传动齿轮活动连接，所述辅助传动齿轮与流化床净化池的齿轮相啮合。
进一步地，所述管道弹簧机构设有排水管道、斜拉弹簧丝、斜拉弹簧管、管道弹簧座，所述排水管道的壳体横向焊接在斜拉弹簧管的顶部，所述斜拉弹簧丝嵌套于斜拉弹簧管的内部，所述斜拉弹簧管的底部安设在管道弹簧座的对称轴上，所述排水管道与渗透传动机构相互贯通。
进一步地，所述生物膜过滤池由伸缩弹簧丝、伸缩弹簧管、牵引钢丝索、池体动滑轮、生物膜过滤板组成，所述伸缩弹簧丝横向贯穿伸缩弹簧管的内部，所述伸缩弹簧管通过牵引钢丝索与池体动滑轮活动连接，所述池体动滑轮设有两个并且分别安装于生物膜过滤板的左右下角，所述生物膜过滤板的底面紧贴于渗透传动机构的顶部上。
进一步地，所述渗透传动机构设有渗透主动轮、弧形渗透软管、转轮环框槽、渗透从动轮、橡胶传动带，所述弧形渗透软管壳体的底面与橡胶传动带的顶面活动连接，所述渗透主动轮与渗透从动轮均嵌套于两个转轮环框槽的内部，所述渗透主动轮通过橡胶传动带与渗透从动轮机械连接，所述弧形渗透软管安设在流化床净化池对称轴的正上方。
进一步地，所述连杆传动机构由轮盘联动杆、弹簧丝球帽、复位弹簧丝、复位弹簧管组成，所述轮盘联动杆通过弹簧丝球帽与复位弹簧丝机械连接，所述弹簧丝球帽设有两个并且分别嵌套于复位弹簧丝的左右两端，所述复位弹簧丝插嵌在复位弹簧管的内部，所述复位弹簧管插嵌在管道弹簧机构的底部。
进一步地，所述活性炭沉淀池设有定滑轮吊架、定滑轮吊索、升降对重块、伸缩活塞杆、活性炭沉淀块，所述定滑轮吊架的底部与定滑轮吊索的定滑轮为一体结构，所述定滑轮吊索的左下端焊接在伸缩活塞杆的伸缩杆上，所述定滑轮吊索的右下端焊接在升降对重块的对称轴上，所述活性炭沉淀块通过升降对重块与伸缩活塞杆机械连接，所述定滑轮吊架焊接在生物膜过滤池的右侧。
进一步地，所述流化床净化池由传动齿轮座、流化床弧板、升降弹簧管、齿轮联动杆、弹簧传动架杆组成，所述传动齿轮座内部的齿轮与齿轮联动杆机械连接，所述升降弹簧管设有两个以上并且均安设在流化床弧板的底面下，所述升降弹簧管底部的轴轮与弹簧传动架杆活动连接，所述弹簧传动架杆通过支杆与齿轮联动杆机械连接，所述传动齿轮座的底面紧贴于污水处理池内部的底板上。
有益效果
本发明一种基于工业污水再利用的工业废水快速处理装置，工业废水通过法兰盘管口2流入污水处理池1的内部，通过处理池翻盖板3可以翻看污水处理池1的运行流程，并且通过启停操作按钮8、电缆插接管9对配电控制箱6的操作，控制污水处理池1运行，通过污水处理池1的整体传动机构11对管道弹簧机构12连杆传动，使管道弹簧机构12的斜拉弹簧管123配合整体传动带111倾斜伸缩，使排水管道121可连通渗透传动机构14的弧形渗透软管142渗透废水，也可导通流化床净化池17的流化床弧板172净化废水，通过弧形渗透软管142渗透废水给生物膜过滤池13的生物膜过滤板135，生物膜过滤板135过滤废水后导入活性炭沉淀池16的活性炭沉淀块165，通过定滑轮吊索162、升降对重块163、伸缩活塞杆164一体配合压实水流输出给排水阀管体10，使工业废水一体化处理完成。
本发明污水处理池设有整体传动机构、管道弹簧机构、生物膜过滤池、渗透传动机构、连杆传动机构、活性炭沉淀池、流化床净化池，实现了工业废水快速处理装置的处理池一体化效果，快速处理的水路流通，配合生物膜过滤池、活性炭沉淀池、流化床净化池等集中操作，微生物净化污水高效，机械传动高效，流水线有条不紊。
