申请日2018.02.12
公开(公告)日2018.11.02
IPC分类号C02F9/02
摘要
本实用新型一种塑料加工厂污水回用设备，包括设备本体，设备本体由三部分组成，三部分分别为排渣腔体、第一净化腔体、第二净化腔体，排渣腔体、第一净化腔体、第二净化腔体依次相连通;排渣腔体的内部设置有挡泥板装置，在排渣腔体内挡泥板装置上方、排渣腔体与第一净化腔体相连一侧的顶部安装有刮渣机，刮渣机连接有排渣通道;第一净化腔体内部设置有第一过滤层，第二净化腔体内部设置有第二过滤层。泥水在上浮过程中通过挡泥板装置的隔断会在最快时间内沉淀，而水体中的碎片会在上升空间中，尽最大量的上浮或悬浮，在达到水面时上部有刮渣机进行排渣，水和碎片在一定高度会进行分层，而此设备在分层处设立过水孔，水通过过滤层过滤后进行回用。
权利要求书

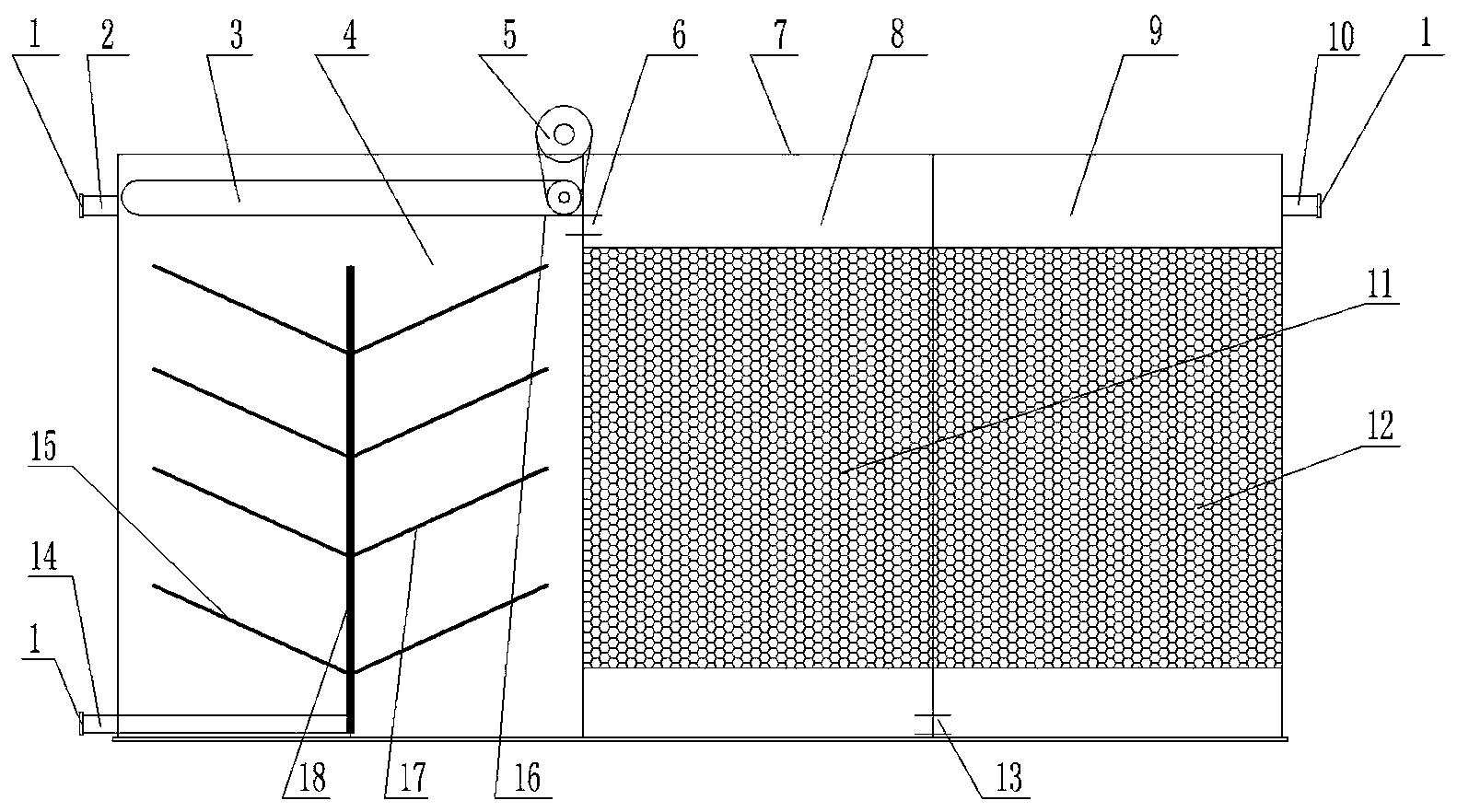

1.塑料加工厂污水回用设备，包括设备本体(7)，其特征在于：所述的设备本体(7)由三部分组成，所述的三部分分别为排渣腔体(4)、第一净化腔体(8)、第二净化腔体(9)，所述的排渣腔体(4)、第一净化腔体(8)、第二净化腔体(9)依次相连通;所述排渣腔体(4)的内部设置有挡泥板装置(15)，在排渣腔体(4)内挡泥板装置(15)上方、排渣腔体(4)与第一净化腔体(8)相连一侧的顶部安装有刮渣机(5)，所述的刮渣机(5)连接有排渣通道(3);所述的第一净化腔体(8)内部设置有第一过滤层(11)，所述的第二净化腔体(9)内部设置有第二过滤层(12)。
2.根据权利要求1所述的塑料加工厂污水回用设备，其特征在于：所述的排渣腔体(4)与第一净化腔体(8)之间设置有第一过水孔(6)，所述的第一过水孔(6)设置在刮渣机(5)下方的水和碎片的分层处(16)，所述的第一净化腔体(8)与第二净化腔体(9)连接处的底部设置有第二过水孔(13)。
3.根据权利要求1所述的塑料加工厂污水回用设备，其特征在于：所述排渣腔体(4)的一侧上部设置有与排渣通道(3)相连通的出渣管(2)，所述排渣腔体(4)的一侧底部设置有与排渣腔体(4)内部相连通的污水进水管(14)，所述第二净化腔体(9)一侧上部设置有出水管(10)。
4.根据权利要求3所述的塑料加工厂污水回用设备，其特征在于：所述的出渣管(2)、污水进水管(14)、出水管(10)上均安装有法兰(1)。
5.根据权利要求4所述的塑料加工厂污水回用设备，其特征在于：所述的法兰(1)采用型号为DN80的法兰。
6.根据权利要求1所述的塑料加工厂污水回用设备，其特征在于：所述的挡泥板装置(15)由一个立板(18)、多个斜挡板(17)组成，所述的斜挡板(17)分别连接在立板(18)上。
7.根据权利要求1所述的塑料加工厂污水回用设备，其特征在于：所述的第一过滤层(11)、第二过滤层(12)均由碳滤层和砂滤层组成。
说明书
塑料加工厂污水回用设备
技术领域
本实用新型属于污水处理设备技术领域，具体地是涉及一种塑料加工厂污水回用设备。
背景技术
目前，大部分塑料加工厂都存在污水外排的现象，而此类废水长时间会发酵，对环境产生巨大的影响，而废水污染主要是清洗原料时产生的泥砂以及在粉碎过程中产生的细小的塑料碎片，这类废水通常可以回收利用，现进行对原材料的清洗之用，而现有的工艺需对此类废水进行加药处理，如此对原料品质会有一定的影响，我公司针对这一问题进行研究，设计出一套可以回用的设备。
发明内容
本实用新型就是针对上述问题，弥补现有存在的不足，提供一种塑料加工厂污水回用设备。
为实现上述目的，本实用新型采用如下技术方案。
本实用新型一种塑料加工厂污水回用设备，包括设备本体，其特征在于：所述的设备本体由三部分组成，所述的三部分分别为排渣腔体、第一净化腔体、第二净化腔体，所述的排渣腔体、第一净化腔体、第二净化腔体依次相连通;所述排渣腔体的内部设置有挡泥板装置，在排渣腔体内挡泥板装置上方、排渣腔体与第一净化腔体相连一侧的顶部安装有刮渣机，所述的刮渣机连接有排渣通道;所述的第一净化腔体内部设置有第一过滤层，所述的第二净化腔体内部设置有第二过滤层。
作为本实用新型的一种优选方案，所述的排渣腔体与第一净化腔体之间设置有第一过水孔，所述的第一过水孔设置在刮渣机下方的水和碎片的分层处，所述的第一净化腔体与第二净化腔体连接处的底部设置有第二过水孔。
作为本实用新型的另一种优选方案，所述排渣腔体的一侧上部设置有与排渣通道相连通的出渣管，所述排渣腔体的一侧底部设置有与排渣腔体内部相连通的污水进水管，所述第二净化腔体一侧上部设置有出水管。
作为本实用新型的另一种优选方案，所述的出渣管、污水进水管、出水管上均安装有法兰。
作为本实用新型的另一种优选方案，所述的法兰采用型号为DN80的法兰。
作为本实用新型的另一种优选方案，所述的挡泥板装置由一个立板、多个斜挡板组成，所述的斜挡板分别连接在立板上。
作为本实用新型的另一种优选方案，所述的第一过滤层、第二过滤层均由碳滤层和砂滤层组成。
本实用新型有益效果。
本实用新型所提供的一种塑料加工厂污水回用设备，泥水在上浮过程中通过挡泥板装置的隔断会在最快时间内沉淀，而水体中的碎片会在上升空间中，尽最大量的上浮或悬浮，在达到水面时上部有刮渣机进行排渣，水和碎片在一定高度会进行分层，而此设备在分层处设立过水孔，水通过过滤层过滤后进行回用，过滤层主要是由碳滤层和砂滤层组成;碳滤能有效的去除水体是的细小悬浮物和泥砂，同时砂滤也能去除较大碎片，这样对回用水起到进一步处理的效果。
