申请日2018.02.12
公开(公告)日2018.11.13
IPC分类号C02F9/02; B01D36/04; B01D29/64
摘要
本实用新型公开了一种带有清理功能的污水净化处理装置，包括底座，所述底座上端一侧连接有沉淀池，所述沉淀池一侧连通有第一出水管，所述第一出水管末端连通有净化室，所述净化室一侧连通有第二出水管，所述净化室上端中间位置安装有电机，所述电机输出端连接有搅拌轴，本实用新型通过沉淀池的设置能够对污水进行初步沉淀过滤，通过活性炭过滤网、圆筒、环形开口槽和毛刷的设置不仅不妨碍污水净化处理工作，而且能够将污水中的异味或者有害物质清除，另外就是能够利用电机带动搅拌轴旋转，从而能够带动圆筒外壁的毛刷跟着旋转，进而能够将净化室内壁清除，因而便能够避免净化室内壁因为长时间使用内壁长出青苔，影响污水净化的效果。
权利要求书

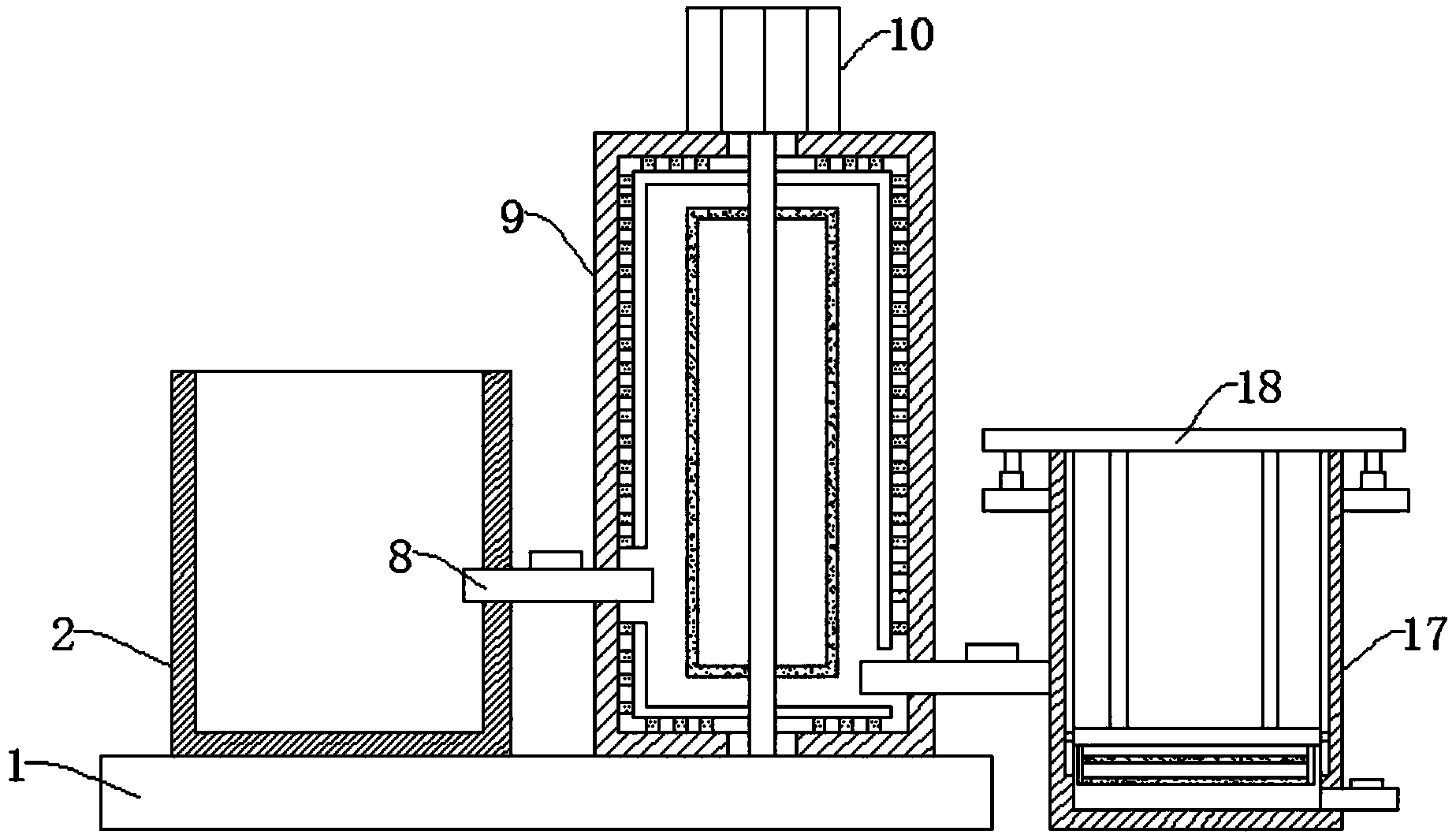

1.一种带有清理功能的污水净化处理装置，包括底座(1)，其特征在于：所述底座(1)上端一侧连接有沉淀池(2)，所述沉淀池(2)一侧连通有第一出水管(8)，所述第一出水管(8)末端连通有净化室(9)，所述净化室(9)一侧连通有第二出水管(16)，所述净化室(9)上端中间位置安装有电机(10)，所述电机(10)输出端连接有搅拌轴(11)，所述搅拌轴(11)通过轴承连接于净化室(9)顶端且延伸至净化室(9)内部，且所述搅拌轴(11)末端也通过轴承连接于净化室(9)底端，所述搅拌轴(11)外壁中间位置连接有空心柱(12)，所述空心柱(12)外壁使用强力粘合胶粘贴有活性炭过滤网(13)，所述搅拌轴(11)外壁连接有圆筒(14)，所述圆筒(14)靠近第一出水管(8)和第二出水管(16)设有环形开口槽，所述圆筒(14)外壁等间隔连接有毛刷(15)，且所述毛刷(15)紧贴于净化室(9)内壁，所述圆筒(14)位于空心柱(12)的外侧，所述第二出水管(16)末端连通有过滤室(17)，所述过滤室(17)顶端设有顶盖(18)，所述顶盖(18)底部两侧通过连杆连接有过滤网板(19)，所述过滤网板(19)底部两端连接有立板(7)，且两个所述立板(7)之间等间隔连接有金属橡胶过滤网(6)。
2.根据权利要求1所述的一种带有清理功能的污水净化处理装置，其特征在于：所述过滤网板(19)两侧连接有滑块(21)，且所述过滤室(17)两侧开设有与滑块(21)相匹配的滑槽(20)。
3.根据权利要求1所述的一种带有清理功能的污水净化处理装置，其特征在于：所述过滤室(17)一侧连通有清水排水管(5)，且所述清水排水管(5)位于金属橡胶过滤网(6)底部。
4.根据权利要求1所述的一种带有清理功能的污水净化处理装置，其特征在于：所述第一出水管(8)、第二出水管(16)和清水排水管(5)上均设有阀门。
5.根据权利要求1所述的一种带有清理功能的污水净化处理装置，其特征在于：所述过滤室(17)两侧连接有固定板(3)，所述固定板(3)顶端与顶盖(18)底部两侧之间连接有伸缩式液压缸(4)。
说明书
一种带有清理功能的污水净化处理装置
技术领域
本实用新型涉及污水净化处理装置技术领域，具体为一种带有清理功能的污水净化处理装置。
背景技术
近些年来，随着污染企业厂房规模的不断扩大、制造数量的急剧增加，使得大量污水成为污染源，对环境造成极大危害，造成生态环境恶化并危及人体健康，污水将严重制约经济的可持续发展。
但是，现有的污水净化处理装置有时是封闭的难以将净化装置进行拆卸清洗，导致长时间使用净化装置内壁产生青苔，进而影响污水净化处理的效果，具有局限性。
实用新型内容
本实用新型的目的在于提供一种带有清理功能的污水净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有清理功能的污水净化处理装置，包括底座，所述底座上端一侧连接有沉淀池，所述沉淀池一侧连通有第一出水管，所述第一出水管末端连通有净化室，所述净化室一侧连通有第二出水管，所述净化室上端中间位置安装有电机，所述电机输出端连接有搅拌轴，所述搅拌轴通过轴承连接于净化室顶端且延伸至净化室内部，且所述搅拌轴末端也通过轴承连接于净化室底端，所述搅拌轴外壁中间位置连接有空心柱，所述空心柱外壁使用强力粘合胶粘贴有活性炭过滤网，所述搅拌轴外壁连接有圆筒，所述圆筒靠近第一出水管和第二出水管设有环形开口槽，所述圆筒外壁等间隔连接有毛刷，且所述毛刷紧贴于净化室内壁，所述圆筒位于空心柱的外侧，所述第二出水管末端连通有过滤室，所述过滤室顶端设有顶盖，所述顶盖底部两侧通过连杆连接有过滤网板，所述过滤网板底部两端连接有立板，且两个所述立板之间等间隔连接有金属橡胶过滤网。
优选的，所述过滤网板两侧连接有滑块，且所述过滤室两侧开设有与滑块相匹配的滑槽。
优选的，所述过滤室一侧连通有清水排水管，且所述清水排水管位于金属橡胶过滤网底部。
优选的，所述第一出水管、第二出水管和清水排水管上均设有阀门。
优选的，所述过滤室两侧连接有固定板，所述固定板顶端与顶盖底部两侧之间连接有伸缩式液压缸。
与现有技术相比，本实用新型的有益效果是：本实用新型设计合理，结构新颖，操作简单，通过沉淀池的设置能够对污水进行初步沉淀过滤，通过活性炭过滤网、圆筒、环形开口槽和毛刷的设置不仅不妨碍污水净化处理工作，而且能够将污水中的异味或者有害物质清除，另外就是能够利用电机带动搅拌轴旋转，从而能够带动圆筒外壁的毛刷跟着旋转，进而能够将净化室内壁清除，因而便能够避免净化室内壁因为长时间使用内壁长出青苔，影响污水净化的效果，随后，净化后的污水经过第二出水管流入最终的过滤室，经过金属橡胶过滤网的最终过滤，能够使得污水得到更好的净化，而固定板顶端与顶盖底部两侧之间连接有伸缩式液压缸，利用伸缩式液压缸能够将顶盖与过滤室进行分离，从而便于取出金属橡胶过滤网进行清洁，使得金属橡胶过滤网回归原来的样子，增强净化效果，同时也方便拆卸来清洁过滤室内壁，实用性强，值得大范围推广。
