申请日2018.02.09
公开(公告)日2018.07.03
IPC分类号B01D36/04
摘要
本发明提供一种可以大幅度提升污水处理效率的污水处理设备，包括依次相连接的搅拌过滤箱、一级沉浸柜、二级沉浸柜以及罐式过滤箱;还包括控制箱，且在该所述控制箱内部设置有电源、控制器、无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器以及设置于控制箱外部的触摸显示屏和若干个控制按钮;该无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器、触摸显示屏以及控制按钮与控制器电性连接;所述搅拌过滤箱内部设置有旋转轴以及与该旋转轴相连接的若干层过滤板,实际使用过程中，搅拌过滤箱可以有效的对污水进行过滤处理，且各部分结构设计合理，可靠度高，使用效果好。
权利要求书
1.一种可以大幅度提升污水处理效率的污水处理设备，其特征在于：包括依次相连接的搅拌过滤箱、一级沉浸柜、二级沉浸柜以及罐式过滤箱;还包括控制箱，且在该所述控制箱内部设置有电源、控制器、无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器以及设置于控制箱外部的触摸显示屏和若干个控制按钮;该无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器、触摸显示屏以及控制按钮与控制器电性连接;所述搅拌过滤箱内部设置有旋转轴以及与该旋转轴相连接的若干层过滤板;还包括用于驱动旋转轴旋转的旋转驱动电机;所述若干层过滤板包括石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板;且石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板的厚度依次减小;所述石英砂过滤板的厚度范围为8.1cm至6.9cm;所述无烟煤过滤板的厚度范围为5.9cm至6.8cm;所述活性炭过滤板的厚度范围为4.6cm至5.8cm;所述纤维过滤板的厚度范围为3.6cm至4.4cm;在所述各石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中都开设有过滤孔，且石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中的过滤孔孔径依次减小;该石英砂过滤板的过滤孔的孔径大小范围为1.2-1.5mm;该无烟煤过滤板的过滤孔的孔径大小范围为0.8-1.1mm;该活性炭过滤板的过滤孔的孔径大小范围为0.65-0.75mm;该纤维过滤板的过滤孔的孔径大小范围为0.35-0.55mm;在所述搅拌过滤箱最上部还设置有筛网面板，且该筛网面板为圆形面板，在所述筛网面板上呈扇形状开设有若干个筛网单元;所述筛网单元为砂布网;且该砂布网的厚度大小范围为0.6-0.9mm;所述搅拌过滤箱上部连接有输料管道，且该输料管道位于筛网面板上部;所述一级沉浸柜内部开设有一级沉浸仓，且在该一级沉浸仓中设置有加热器、加药箱以及PH值检测仪;所述二级沉浸柜中设置有UV杀菌灯、紫外线杀菌灯以及液位传感器和水质传感器;该旋转驱动电机、加热器、加药箱、PH值检测仪、UV杀菌灯、紫外线杀菌灯以及液位传感器和水质传感器与控制器电性连接;所述罐式过滤箱内部设置有海绵过滤层以及PVC过滤层;且该海绵过滤层的厚度范围为6-12cm;所述PVC过滤层的厚度范围为7-12cm;在该所述罐式过滤箱外部还连接有水龙头，且在该水龙头外侧设置有流量传感器;该流量传感器与控制器电性连接。
2.如权利要求1所述的一种可以大幅度提升污水处理效率的污水处理设备，其特征在于：所述搅拌过滤箱中还设置有除臭板层和聚四氟乙烯材质过滤板;该除臭板层的厚度范围为5.5-8.6cm;所述聚四氟乙烯材质过滤板的厚度范围为4.5-6.6cm。
3.如权利要求1所述的一种可以大幅度提升污水处理效率的污水处理设备，其特征在于：所述搅拌过滤箱中还设置有与控制器电性连接的电极净化器。
4.如权利要求1所述的一种可以大幅度提升污水处理效率的污水处理设备，其特征在于：所述罐式过滤箱呈圆柱体状，且该罐式过滤箱的外围直径大小范围为70-150cm。
5.如权利要求1至4中任意一项权利要求所述的一种可以大幅度提升污水处理效率的污水处理设备，其特征在于：所述触摸显示屏为电容式触摸显示屏。
说明书
一种可以大幅度提升污水处理效率的污水处理设备
[技术领域]
本发明涉及污水处理设备技术领域，尤其涉及一种操作简易，维护方便且制作成本低的可以大幅度提升污水处理效率的污水处理设备。
[背景技术]
污水，通常指受一定污染的、来自生活和生产的排出水，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水，地表水、暴风雪等混合的携带有废物的液体或者水，污水有许多类别，相应地减少污水对环境的影响也有许多技术和工艺，按照污水来源，污水可以分为这四类。
第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液以及其它不是生活污水的废水;第二类：生活污水来自住宅、写字楼、机关或相类似的污水;卫生污水：下水道污水，包括下水道系统中生活污水中混合的工业废水;第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水，如餐饮污水、洗衣房污水、动物饲养污水、发廊产生的污水等;第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
怎样才能更好的提升污水处理效率，降低污水处理设备的成本，是本领域的技术人员经常考虑的问题，也进行了大量的研发和实验，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种操作简易，维护方便且制作成本低的可以大幅度提升污水处理效率的污水处理设备。
本发明解决技术问题的方案是提供一种可以大幅度提升污水处理效率的污水处理设备，包括依次相连接的搅拌过滤箱、一级沉浸柜、二级沉浸柜以及罐式过滤箱;还包括控制箱，且在该所述控制箱内部设置有电源、控制器、无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器以及设置于控制箱外部的触摸显示屏和若干个控制按钮;该无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器、触摸显示屏以及控制按钮与控制器电性连接;所述搅拌过滤箱内部设置有旋转轴以及与该旋转轴相连接的若干层过滤板;还包括用于驱动旋转轴旋转的旋转驱动电机;所述若干层过滤板包括石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板;且石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板的厚度依次减小;所述石英砂过滤板的厚度范围为8.1cm至6.9cm;所述无烟煤过滤板的厚度范围为5.9cm至6.8cm;所述活性炭过滤板的厚度范围为4.6cm至5.8cm;所述纤维过滤板的厚度范围为3.6cm至4.4cm;在所述各石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中都开设有过滤孔，且石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中的过滤孔孔径依次减小;该石英砂过滤板的过滤孔的孔径大小范围为1.2-1.5mm;该无烟煤过滤板的过滤孔的孔径大小范围为0.8-1.1mm;该活性炭过滤板的过滤孔的孔径大小范围为0.65-0.75mm;该纤维过滤板的过滤孔的孔径大小范围为0.35-0.55mm;在所述搅拌过滤箱最上部还设置有筛网面板，且该筛网面板为圆形面板，在所述筛网面板上呈扇形状开设有若干个筛网单元;所述筛网单元为砂布网;且该砂布网的厚度大小范围为0.6-0.9mm;所述搅拌过滤箱上部连接有输料管道，且该输料管道位于筛网面板上部;所述一级沉浸柜内部开设有一级沉浸仓，且在该一级沉浸仓中设置有加热器、加药箱以及PH值检测仪;所述二级沉浸柜中设置有UV杀菌灯、紫外线杀菌灯以及液位传感器和水质传感器;该旋转驱动电机、加热器、加药箱、PH值检测仪、UV杀菌灯、紫外线杀菌灯以及液位传感器和水质传感器与控制器电性连接;所述罐式过滤箱内部设置有海绵过滤层以及PVC过滤层;且该海绵过滤层的厚度范围为6-12cm;所述PVC过滤层的厚度范围为7-12cm;在该所述罐式过滤箱外部还连接有水龙头，且在该水龙头外侧设置有流量传感器;该流量传感器与控制器电性连接。
优选地，所述搅拌过滤箱中还设置有除臭板层和聚四氟乙烯材质过滤板;该除臭板层的厚度范围为5.5-8.6cm;所述聚四氟乙烯材质过滤板的厚度范围为4.5-6.6cm。
优选地，所述搅拌过滤箱中还设置有与控制器电性连接的电极净化器。
优选地，所述罐式过滤箱呈圆柱体状，且该罐式过滤箱的外围直径大小范围为70-150cm。
优选地，所述触摸显示屏为电容式触摸显示屏。

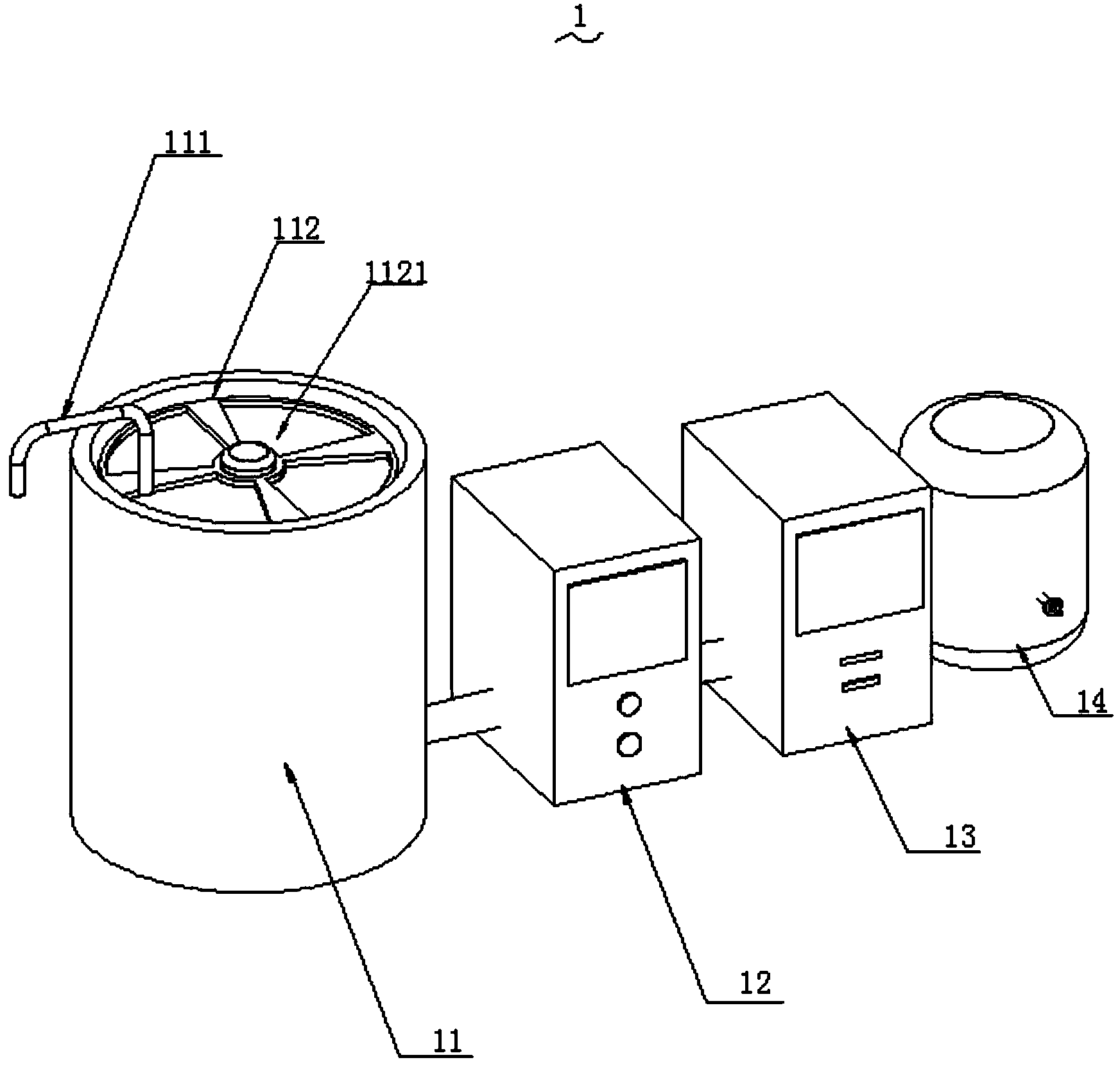

与现有技术相比，本发明一种可以大幅度提升污水处理效率的污水处理设备通过同时设置依次相连接的搅拌过滤箱11、一级沉浸柜12、二级沉浸柜13以及罐式过滤箱14，且还设置控制箱，该控制箱内部设置电源、控制器、无线通讯单元、数据存储器、蓝牙传输单元、温湿度传感器、报警器以及设置于控制箱外部的触摸显示屏和若干个控制按钮，搅拌过滤箱11内部设置旋转轴113以及与该旋转轴113相连接的若干层过滤板，结合一级沉浸柜12、二级沉浸柜13以及罐式过滤箱14的具体结构构造设计，实际使用过程中，搅拌过滤箱11可以有效的对污水进行过滤处理，且各部分结构设计合理，可靠度高，使用效果好。
