申请日2018.01.30
公开(公告)日2018.07.20
IPC分类号B03C3/017; B03C3/36
摘要
本发明公开了一种节能环保旋转水处理空气净化器，其包括外壳体，外壳体具有进气通槽、出气口与出水口;安装于进气通槽的限位支架，限位支架与进气通槽之间套设轴承;容置于外壳体内的旋转除尘组件，旋转除尘组件的主轴一端套设轴承并通过限位杆安装于限位支架，另一端通过轴承安装于转动盘，转动盘通过轴承安装于外壳体;环设于转动盘释放负离子的隔离除尘组件，隔离除尘组件罩设旋转除尘组件并连通进气通槽;设置于外壳体内且环设密封隔离除尘组件的隔水组件，隔水组件释放正离子。本发明通过周遭空气带动旋转除尘组件转动并吸入空气，加速流动，配合隔离除尘组件与隔水组件静电除尘，最终透过出气口排放出净化后的空气，减小空气污染。
权利要求书

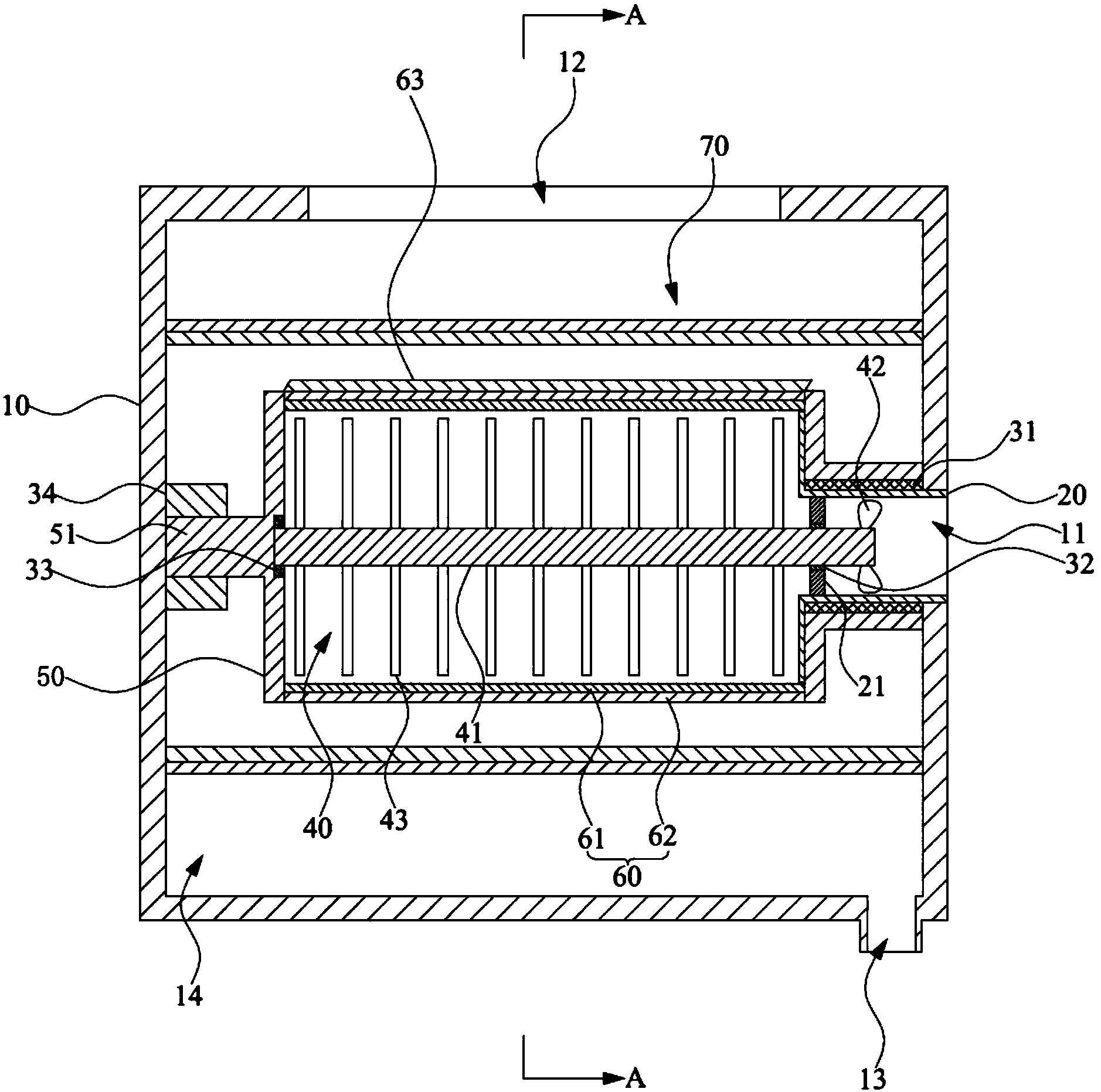

1.一种节能环保旋转水处理空气净化器，其特征在于，包括：
外壳体(10)，所述外壳体(10)一侧具有进气通槽(11);
安装于所述进气通槽(11)的限位支架(20)，所述限位支架(20)与所述进气通槽(11)之间套设第一轴承(31);
容置于所述外壳体(10)内的旋转除尘组件(40)，所述旋转除尘组件(40)的主轴(41)一端套设第二轴承(32)并通过限位杆(21)安装于所述限位支架(20)，另一端通过第三轴承(33)安装于转动盘(50)，所述转动盘(50)具有转动轴(51)，所述转动轴(51)通过第四轴承(34)安装于所述外壳体(10);
环设于所述转动盘(50)释放负离子的隔离除尘组件(60)，所述隔离除尘组件(60)罩设所述旋转除尘组件(40)并止抵所述限位支架(20)连通所述进气通槽(11);
设置于所述外壳体(10)内且环设密封所述隔离除尘组件(60)的隔水组件(70)，所述隔水组件(70)释放正离子，且所述隔水组件(70)与所述外壳体(10)之间具有空腔(14);以及
设置于所述外壳体(10)且连通所述空腔(14)的出气口(12)与出水口(13)，所述出气口(12)位于上侧，所述出水口(13)位于下侧。
2.根据权利要求1所述的节能环保旋转水处理空气净化器，其特征在于，其中所述旋转除尘组件(40)还包括安装于所述主轴(41)的驱动扇叶(42)，所述驱动扇叶(42)位于所述进气通槽(11)朝外;及间隔设置于所述主轴(41)的毛刷(43)，所述毛刷(43)抵触所述隔离除尘组件(60)。
3.根据权利要求1所述的节能环保旋转水处理空气净化器，其特征在于，其中所述隔离除尘组件(60)包括靠近所述旋转除尘组件(40)的PM2.5防尘布(61)、覆盖所述PM2.5防尘布(61)的负离子隔离层(62)、以及设置于所述隔离除尘组件(60)的喷气口(63)，所述喷气口(63)延伸向所述隔水组件(70)。
4.根据权利要求3所述的节能环保旋转水处理空气净化器，其特征在于，其中所述隔水组件(70)包括间隔环设于所述隔离除尘组件(60)的正离子隔离板(71)、连接所述间隔的正离子隔离板(71)且密封所述隔离除尘组件(60)的防水无纺布(72)、以及间隔设置于所述隔水组件(70)且面向所述隔离除尘组件(60)的多个阻力块(73)，所述阻力块(73)沿所述隔离除尘组件(60)倾斜。
5.根据权利要求4所述的节能环保旋转水处理空气净化器，其特征在于，其中所述阻力块(73)成倒钩设置于所述隔水组件(70)，所述阻力块(73)向所述喷气口(63)厚度渐小。
6.根据权利要求1所述的节能环保旋转水处理空气净化器，其特征在于，其中所述第三轴承(33)部分套设所述主轴(41)，所述主轴(41)端面与所述转动盘(50)具有间隙。
7.根据权利要求2所述的节能环保旋转水处理空气净化器，其特征在于，其中所述驱动扇叶(42)设置为螺旋桨。
说明书
一种节能环保旋转水处理空气净化器
技术领域
本发明属于空气净化器技术领域，具体地说，涉及一种节能环保旋转水处理空气净化器。
背景技术
通常，空气净化器吸入污染的室内空气并使用过滤器来滤出空气中的灰尘和气味颗粒，从而净化已被吸入的空气并制造清洁空气。如上所述被净化的空气接着从空气净化器向外排放、即排放至室内。换言之，在空气净化器吸入并净化污染的环境空气之后，空气净化器在向外排放干净空气的同时净化空气净化器所安装位置附近的空气。
但目前，空气净化器净化效率较低，对于废气和污染颗粒物在转化后又不可避免的会泄露而出，结构具有缺陷，即相比于空气容量，空气净化效率低下。
发明内容
有鉴于此，本发明所要解决的技术问题是提供了一种节能环保旋转水处理空气净化器，通过周遭空气带动旋转除尘组件转动并吸入空气，配合隔离除尘组件与隔水组件静电除尘，最终透过出气口排放出净化后的空气，减小空气污染。
为了解决上述技术问题，本发明公开了一种节能环保旋转水处理空气净化器，其包括外壳体，外壳体一侧具有进气通槽;安装于进气通槽的限位支架，限位支架与进气通槽之间套设第一轴承;容置于外壳体内的旋转除尘组件，旋转除尘组件的主轴一端套设第二轴承并通过限位杆安装于限位支架，另一端通过第三轴承安装于转动盘，转动盘具有转动轴，转动轴通过第四轴承安装于外壳体;环设于转动盘释放负离子的隔离除尘组件，隔离除尘组件罩设旋转除尘组件并止抵限位支架连通进气通槽;设置于外壳体内且环设密封隔离除尘组件的隔水组件，隔水组件释放正离子，且隔水组件与外壳体之间具有空腔;以及设置于外壳体且连通空腔的出气口与出水口，出气口位于上侧，出水口位于下侧。
根据本发明一实施方式，其中上述旋转除尘组件还包括安装于主轴的驱动扇叶，驱动扇叶位于进气通槽朝外;及间隔设置于主轴的毛刷，毛刷抵触隔离除尘组件。
根据本发明一实施方式，其中上述隔离除尘组件包括靠近旋转除尘组件的PM2.5防尘布、覆盖PM2.5防尘布的负离子隔离层、以及设置于隔离除尘组件的喷气口，喷气口延伸向隔水组件。
根据本发明一实施方式，其中上述隔水组件包括间隔环设于隔离除尘组件的正离子隔离板、连接间隔的正离子隔离板且密封隔离除尘组件的防水无纺布、以及间隔设置于隔水组件且面向隔离除尘组件的多个阻力块，阻力块沿隔离除尘组件倾斜。
根据本发明一实施方式，其中上述阻力块成倒钩设置于隔水组件，阻力块向喷气口厚度渐小。
根据本发明一实施方式，其中上述第三轴承部分套设主轴，主轴端面与转动盘具有间隙。
根据本发明一实施方式，其中上述驱动扇叶设置为螺旋桨。
与现有技术相比，本发明可以获得包括以下技术效果：
1)通过周遭空气带动旋转除尘组件转动并吸入空气，加速流动，配合隔离除尘组件与隔水组件静电除尘，最终透过出气口排放出净化后的空气，减小空气污染。
2)隔离除尘组件释放负离子，隔水组件释放正离子，相互作用，产生静电，有效收集粉尘，提高净化效率。
当然，实施本发明的任一产品必不一定需要同时达到以上所述的所有技术效果。
