申请日2018.01.30
公开(公告)日2018.09.18
IPC分类号C02F5/00
摘要
本实用新型涉及一种水处理用集垢器，属于水处理技术领域，包括管道，管道的一端设有出水口，管道的侧面设有进水口，进水口和出水口上都设有法兰，管道内设有收集板框，收集板框为圆筒筛结构，收集板框的右端为外螺纹圆环结构，收集板框的左端深入到管道内穿过收集板框设有限位螺栓，限位螺栓的底端安装在管道内壁上的凸起内，管道右端内壁上设有限位环，限位环外侧设有密封盖，收集板框的右端螺纹安装有顶紧帽，收集板框内通过支架设有金属棒。本实用新型不是由金属管道充当负极，而是由收集板框充当负极，金属棒充当正极，而且收集板框和金属棒拆卸方便，有利于快速清理、更换，提高了工作效率。
权利要求书

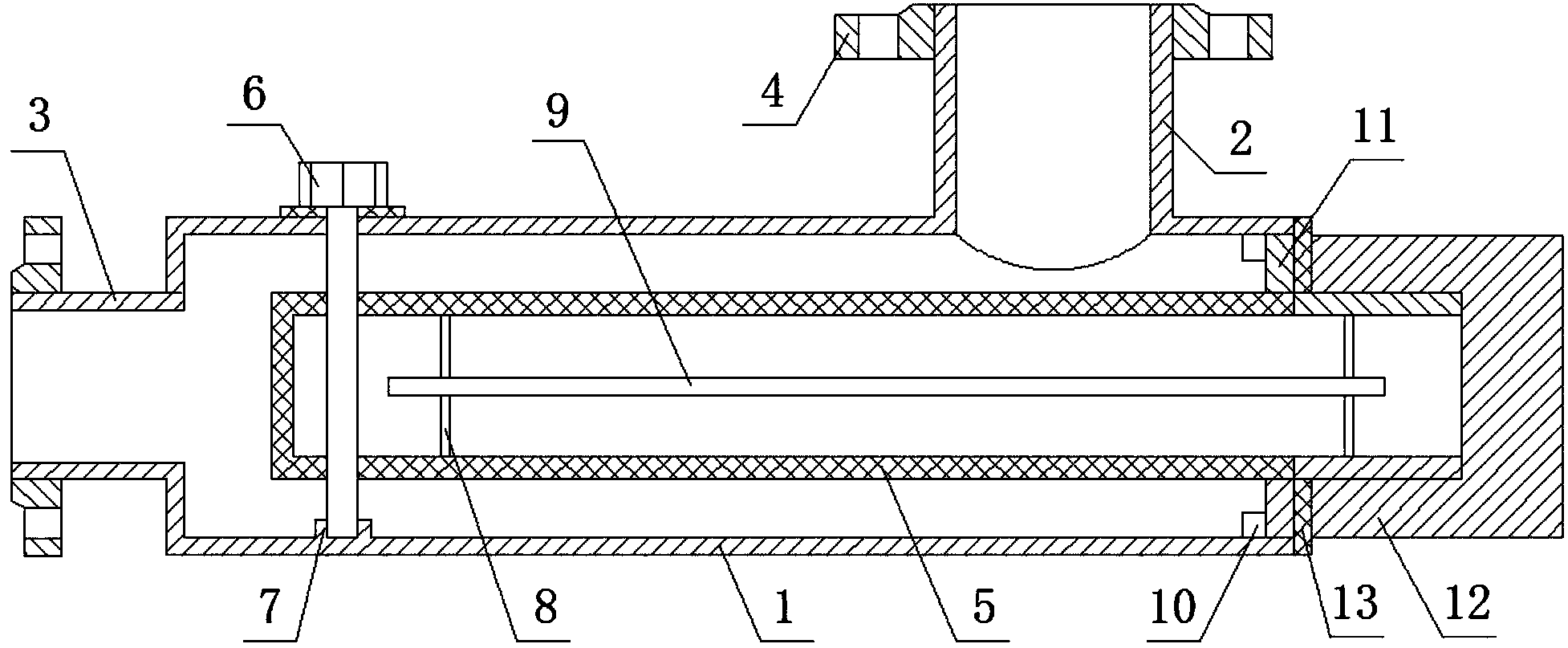

1.一种水处理用集垢器，包括管道(1)，其特征在于：所述管道(1)的一端设有出水口(3)，管道(1)的侧面设有进水口(2)，进水口(2)和出水口(3)上都设有法兰(4)，管道(1)内设有收集板框(5)，收集板框(5)为圆筒筛结构，收集板框(5)的右端为外螺纹圆环结构，收集板框(5)的左端深入到管道(1)内穿过收集板框(5)设有限位螺栓(6)，限位螺栓(6)的底端安装在管道(1)内壁上的凸起(7)内，管道(1)右端内壁上设有限位环(10)，限位环(10)外侧设有密封盖(11)，收集板框(5)的右端螺纹安装有顶紧帽(12)，收集板框(5)内通过支架(8)设有金属棒(9)。
2.根据权利要求1所述的水处理用集垢器，其特征在于：所述限位螺栓(6)上设有橡胶密封圈(13)，所述密封盖(11)与所述顶紧帽(12)之间也设有橡胶密封圈(13)。
3.根据权利要求1所述的水处理用集垢器，其特征在于：所述支架(8)由绝缘材料制成。
说明书
水处理用集垢器
技术领域
本实用新型涉及一种水处理用集垢器，属于水处理技术领域。
背景技术
在各式冷却器、热水器、热交换器等用水系统和设备中，很多都是采用高频低压电流物理水处理技术除垢、防垢、杀菌灭藻。现有的高频低压电流物理水处理装置都是金属管道用作负极，内部设有发射电子的芯棒，用作正极。金属管道内部吸附污垢，需要定期清理，清理不是很方便，发射电子的芯棒需要定期更换，需要将管道拆卸下来更换芯棒。
实用新型内容
本实用新型的目的是要解决现有技术中存在不足，提供一种清理、更换方便的水处理用集垢器。
本实用新型是通过以下技术方案实现的：
即一种水处理用集垢器，包括管道，管道的一端设有出水口，管道的侧面设有进水口，进水口和出水口上都设有法兰，管道内设有收集板框，收集板框为圆筒筛结构，收集板框的右端为外螺纹圆环结构，收集板框的左端深入到管道内穿过收集板框设有限位螺栓，限位螺栓的底端安装在管道内壁上的凸起内，管道右端内壁上设有限位环，限位环外侧设有密封盖，收集板框的右端螺纹安装有顶紧帽，收集板框内通过支架设有金属棒。
本实用新型不是由金属管道充当负极，而是由收集板框充当负极，金属棒充当正极，而且收集板框和金属棒拆卸方便，有利于快速清理、更换，提高了工作效率。
进一步优选，所述限位螺栓上设有橡胶密封圈，所述密封盖与所述顶紧帽之间也设有橡胶密封圈，防止管道内的液体泄漏出来。
进一步优选，所述支架由绝缘材料制成，防止正极与负极之间电连接。
与现有技术相比，本实用新型所具有的有益效果是：
1、本实用新型不是由金属管道充当负极，而是由收集板框充当负极，金属棒充当正极，而且收集板框和金属棒拆卸方便，有利于快速清理、更换，提高了工作效率。
2、限位螺栓上设有橡胶密封圈，密封盖与顶紧帽之间也设有橡胶密封圈，防止管道内的液体泄漏出来。
3、支架由绝缘材料制成，防止正极与负极之间电连接。
