申请日2018.02.09
公开(公告)日2018.07.27
IPC分类号C02F9/10
摘要
本发明提供一种高回收率生活污水净化设备，包括固定板以及依次设置于该所述固定板上部的过滤箱、净化箱以及罐式过滤器;还包括设置于固定板上的控制器;在所述控制器内部设置有控制电路板、温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置;该温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置与控制电路板电性连接;所述过滤箱内部设置有若干层过滤板以及PVC过滤层、纱布过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板,实际使用过程中，本设备可以对污水进行很好的过滤处理，且设备整体制作成本低，使用效果好。
权利要求书
1.一种高回收率生活污水净化设备，其特征在于：包括固定板以及依次设置于该所述固定板上部的过滤箱、净化箱以及罐式过滤器;还包括设置于固定板上的控制器;在所述控制器内部设置有控制电路板、温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置;该温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置与控制电路板电性连接;所述过滤箱内部设置有若干层过滤板以及PVC过滤层、纱布过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板;且活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板的厚度依次增大;所述活性炭过滤板的厚度范围为2.3cm至2.5cm;所述石英砂过滤板的厚度范围为3.6cm至4.5cm;所述海绵过滤板的厚度范围为5.5cm至6.5cm;所述无烟煤过滤板的厚度范围为7.2cm至7.5cm;还包括设置于该所述活性炭过滤板与石英砂过滤板之间的至少两层PVC过滤网;所述PVC过滤网的网孔大小范围为1.2-1.5mm;该过滤箱内部还设置有曝气管组件，且曝气管组件安设于过滤箱底部;所述过滤箱与净化箱之间通过第一中间管道相连接，且在该第一中间管道上设置有用于将液体从过滤箱中泵送到净化箱中的第一水泵;所述净化箱中设置有UV杀菌灯、紫外线杀菌灯、PH值检测仪、电阻丝加热器、搅拌器以及温度传感器、液位传感器和水质传感器;在所述净化箱外侧还设置有可以实时查看内部水位大小的视窗;该搅拌器包括旋转轴以及安设于旋转轴上的若干个叶片以及用于驱动旋转轴旋转的驱动电机;该曝气管组件、第一水泵、UV杀菌灯、紫外线杀菌灯、PH值检测仪、电阻丝加热器、搅拌器以及温度传感器、液位传感器、水质传感器、驱动电机与控制电路板电性连接;所述净化箱与罐式过滤器之间通过第二中间管道相连通;且在该罐式过滤器外侧连接有用于将罐式过滤器底部的液体输送到罐式过滤器上部进行二次过滤的回流管道;在该罐式过滤器底部还连接有排水管;所述罐式过滤器顶部分别设置有与第二中间管道相连接的第二水泵以及与回流管道相连接的第三水泵;所述罐式过滤器中从上到下依次设置有厚度范围为5-8cm的海绵过滤层、厚度范围为4.5-8.5cm的活性炭过滤层、厚度范围为6-8.5cm的鹅卵石过滤层、厚度范围为3-5cm的石英砂过滤层;且在该罐式过滤器底部还开设有排污口;所述排污口的口径大小范围为12-14cm;所述第一中间管道的管径大小范围为4-8cm;第二中间管道的管径大小范围为7-12cm;回流管道的管径大小范围为8-11cm。
2.如权利要求1所述的一种高回收率生活污水净化设备，其特征在于：所述罐式过滤器外部设置有触摸显示屏。
3.如权利要求1所述的一种高回收率生活污水净化设备，其特征在于：所述过滤箱、净化箱以及罐式过滤器外部都设置有声光报警器;该声光报警器与控制器电性连接。
4.如权利要求1所述的一种高回收率生活污水净化设备，其特征在于：所述排水管的管径大小范围为5-10cm。
说明书
一种高回收率生活污水净化设备
[技术领域]
本发明涉及污水净化设备技术领域，尤其涉及一种可以有效的节约水资源，且污水净化效果好的高回收率生活污水净化设备。
[背景技术]
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多，现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理工艺，污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质，污水二级处理主要是应用生物处理方法，即通过微生物的代谢作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质，生物处理对污水水质、水温、水中的溶氧量、pH值等有一定的要求，污水三级处理是在一、二级处理的基础上，应用混凝、过滤、离子交换、反渗透等物理、化学方法去除污水中难溶解的有机物、磷、氮等营养性物质，污水中的污染物组成非常复杂，常常需要以上几种方法组合，才能达到处理要求，但是现有的污水处理设备还存在着处理成本高、处理效果不甚理想等问题。
基于上述问题，迎合目前阶段智能化水平的不断提高，怎样将污水净化设备与智能化相结合，提高回收率，是本领域的技术人员经常考虑的问题，也进行了大量的研发和实验，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种可以有效的节约水资源，且污水净化效果好的高回收率生活污水净化设备。
本发明解决技术问题的方案是提供一种高回收率生活污水净化设备，包括固定板以及依次设置于该所述固定板上部的过滤箱、净化箱以及罐式过滤器;还包括设置于固定板上的控制器;在所述控制器内部设置有控制电路板、温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置;该温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置与控制电路板电性连接;所述过滤箱内部设置有若干层过滤板以及PVC过滤层、纱布过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板;且活性炭过滤板、石英砂过滤板、海绵过滤板以及无烟煤过滤板的厚度依次增大;所述活性炭过滤板的厚度范围为2.3cm至2.5cm;所述石英砂过滤板的厚度范围为3.6cm至4.5cm;所述海绵过滤板的厚度范围为5.5cm至6.5cm;所述无烟煤过滤板的厚度范围为7.2cm至7.5cm;还包括设置于该所述活性炭过滤板与石英砂过滤板之间的至少两层PVC过滤网;所述PVC过滤网的网孔大小范围为1.2-1.5mm;该过滤箱内部还设置有曝气管组件，且曝气管组件安设于过滤箱底部;所述过滤箱与净化箱之间通过第一中间管道相连接，且在该第一中间管道上设置有用于将液体从过滤箱中泵送到净化箱中的第一水泵;所述净化箱中设置有UV杀菌灯、紫外线杀菌灯、PH值检测仪、电阻丝加热器、搅拌器以及温度传感器、液位传感器和水质传感器;在所述净化箱外侧还设置有可以实时查看内部水位大小的视窗;该搅拌器包括旋转轴以及安设于旋转轴上的若干个叶片以及用于驱动旋转轴旋转的驱动电机;该曝气管组件、第一水泵、UV杀菌灯、紫外线杀菌灯、PH值检测仪、电阻丝加热器、搅拌器以及温度传感器、液位传感器、水质传感器、驱动电机与控制电路板电性连接;所述净化箱与罐式过滤器之间通过第二中间管道相连通;且在该罐式过滤器外侧连接有用于将罐式过滤器底部的液体输送到罐式过滤器上部进行二次过滤的回流管道;在该罐式过滤器底部还连接有排水管;所述罐式过滤器顶部分别设置有与第二中间管道相连接的第二水泵以及与回流管道相连接的第三水泵;所述罐式过滤器中从上到下依次设置有厚度范围为5-8cm的海绵过滤层、厚度范围为4.5-8.5cm的活性炭过滤层、厚度范围为6-8.5cm的鹅卵石过滤层、厚度范围为3-5cm的石英砂过滤层;且在该罐式过滤器底部还开设有排污口;所述排污口的口径大小范围为12-14cm;所述第一中间管道的管径大小范围为4-8cm;第二中间管道的管径大小范围为7-12cm;回流管道的管径大小范围为8-11cm。
优选地，所述罐式过滤器外部设置有触摸显示屏。
优选地，所述过滤箱、净化箱以及罐式过滤器外部都设置有声光报警器;该声光报警器与控制器电性连接。
优选地，所述排水管的管径大小范围为5-10cm。

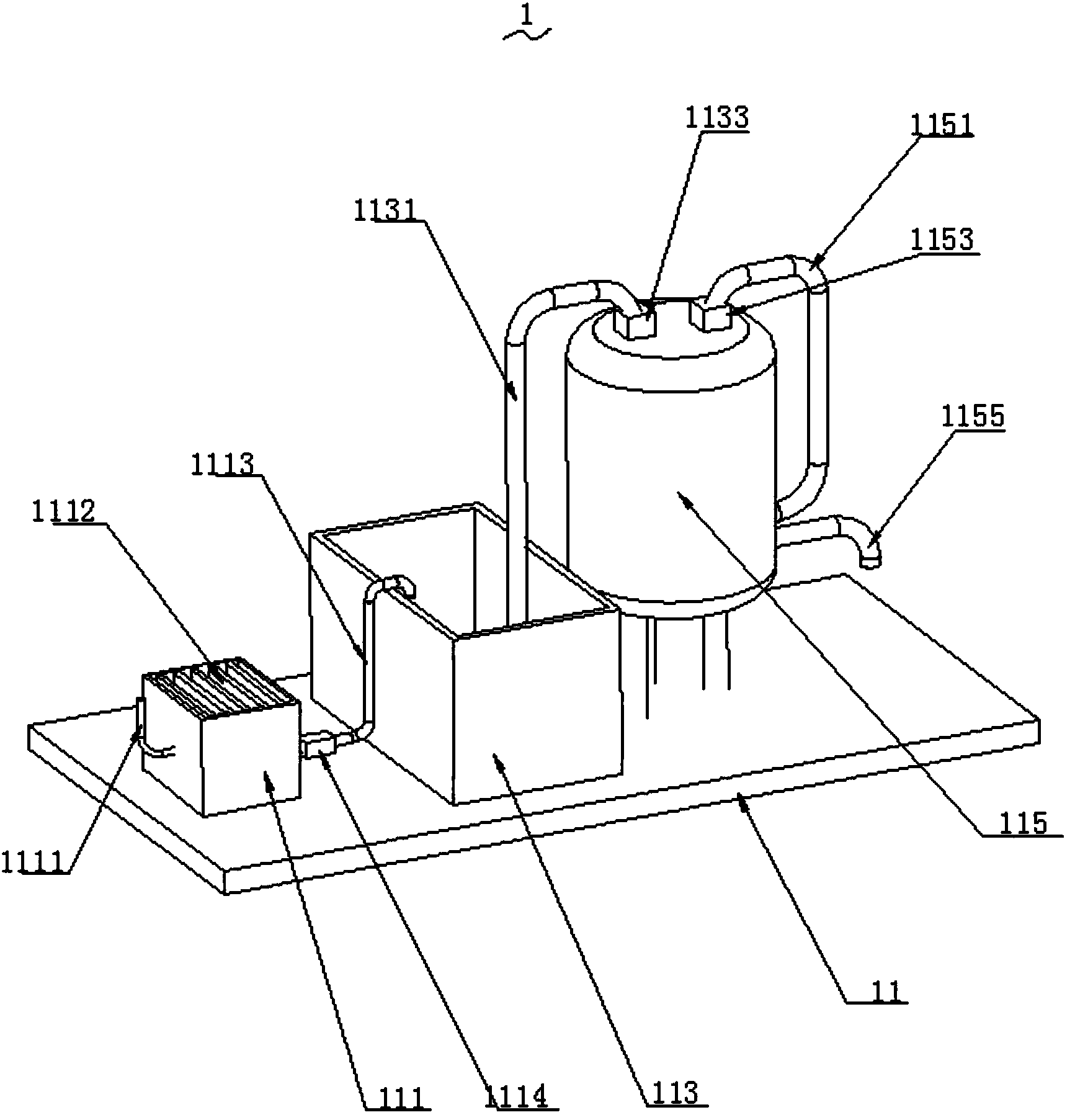

与现有技术相比，本发明一种高回收率生活污水净化设备通过同时设置固定板11以及依次设置于该所述固定板11上部的过滤箱111、净化箱113以及罐式过滤器115，在控制器内部设置控制电路板、温度传感器、湿度传感器、无线通讯传输单元、数据存储器、报警器以及发声装置，过滤箱111内部设置若干层过滤板以及PVC过滤层、纱布过滤层，罐式过滤器115中从上到下依次设置厚度范围为5-8cm的海绵过滤层、厚度范围为4.5-8.5cm的活性炭过滤层、厚度范围为6-8.5cm的鹅卵石过滤层、厚度范围为3-5cm的石英砂过滤层，实际使用过程中，本设备可以对污水进行很好的过滤处理，且设备整体制作成本低，使用效果好。
