申请日2018.01.30
公开(公告)日2018.08.31
IPC分类号F24D17/00; F24D19/00; F24D19/10; F28D15/02; F28F19/01
摘要
一种热管式手盆废水热能回收与加热供水系统，包括热管式换热器、毛发过滤器、蛇形管、手盆、水龙头、U型管、下水管以及阀门构成。手盆中的废水经毛发过滤器过滤后，进入热管式换热器，自来水在热管式换热器中，通过热管吸收废水中的热能而被加热(同时废水被冷却)，被加热后的热水进入水龙头，实现热水供应;同时，废水被冷却后流入下水管道。本实用新型无动力、不消耗电能，可回收利用废水热能，具有重要的节能环保效果，可以广泛应用于家庭手盆和厨房水槽中。
权利要求书
1.一种热管式手盆废水热能回收与加热供水系统，其特征在于，包括：热管式换热器(1)、毛发过滤器(2)、蛇形管(3)、手盆(4)、水龙头(5)、U型管(6)、下水管(7)、以及阀门(V1～V5);其特征是，首先，手盆(4)的出口连接蛇形管(3)，再接入毛发过滤器(2);毛发过滤器(2)经过阀门V3接入毛发过滤器(2);阀门(V1)一端连接自来水，另一端接入热管式换热器(1);自来水通过热管式换热器(1)吸收废水中的热能而被加热，被加热后的热水经(V2)进入水龙头，实现热水供应;热管式换热器(1)的废水被冷却后经U型管流出;阀门(V4)一端连接自来水，另一端接入热管式换热器(1);阀门(V5)一端连接自来水，另一端接入毛发过滤器(2);打开阀门(V4)和(V5)，利用自来水实现对热管式换热器和毛发过滤器的反冲洗清洗。
2.如权利要求1所述的一种热管式手盆废水热能回收与加热供水系统，其特征在于，所述的热管式换热器热管式换热器由换热器筒体(13)、热水箱(8)、废水箱(9)、热管冷凝段(10)、热管蒸发段(11)、绝热板(12)构成，前者浸没在热水箱中，后者浸没在废水中;热管内充注有氟利昂;工质在蒸发段蒸发、吸收管外废水中的热能后向上进入冷凝段;工质在冷凝段冷凝、向管外自来水放热后，一方面加热自来水，生产出热水，另一方面，工质冷凝成液体，在重力作用下，回流到蒸发段，继续吸收废水中的热能、蒸发、加热自来水、冷凝的循环过程。
3.如权利要求1或2所述的一种热管式手盆废水热能回收与加热供水系统，其特征在于，所述的毛发过滤器内置过滤网，过滤掉手盆废水的污杂物。
说明书
热管式手盆废水热能回收与加热供水系统
技术领域
本实用新型属于家用电器技术领域，涉及一种热管式手盆废水热能回收与加热供水系统。
技术背景
手盆是家庭中必备的生活设施，人们常常采用电热水器或电热水龙头来加热自来水，以满足冬季人们对生活热水的需求，这种方法消耗了一定的电能，有时也存在着漏电的危险。考虑到人们在冬季对水盆热水温度要求不高(远低于淋浴热水温度、温水即可)，因此，可以采用热管回收利用手盆废水中的热能，来加热自来水，向手盆供应温水。本发明无动力、不消耗电能，可回收利用废水热能，具有重要的节能环保效果，可以广泛应用于家庭手盆和厨房水槽中。
实用新型内容
本发明提供了一种热管式手盆废水热能回收与加热供水系统，不消耗电能、又能回收利用手盆废水热能，解决吧手盆热水供应的问题，可以广泛应用于家庭手盆和厨房水槽。
本实用新型的技术解决方案如下：

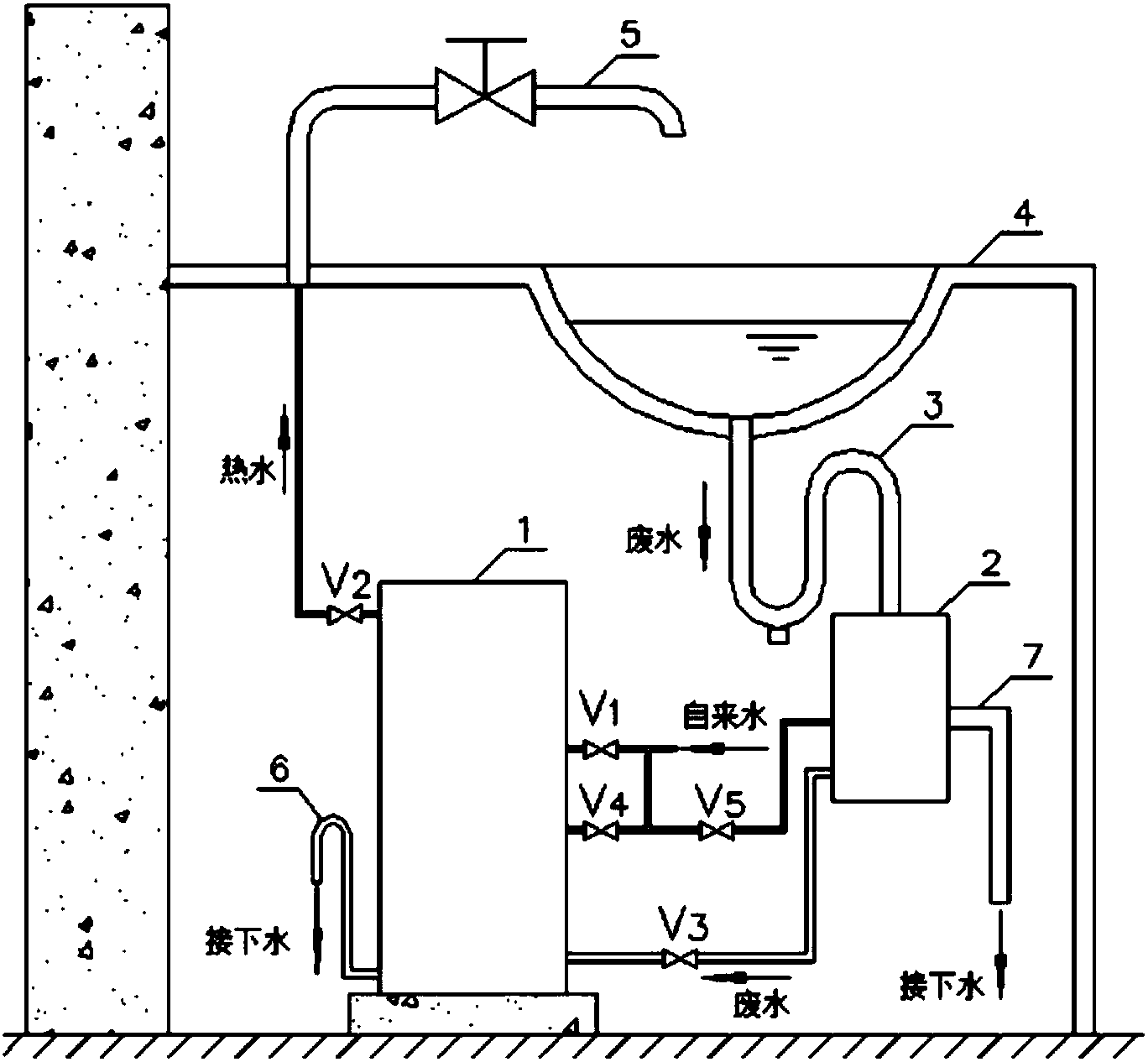

一种热管式手盆废水热能回收与加热供水系统，其特征在于，包括：热管式换热器1、毛发过滤器2、蛇形管3、手盆4、水龙头5、U型管6、下水管7、以及阀门V1～V5。其特征是，首先，手盆4的出口连接蛇形管3，再接入毛发过滤器2;毛发过滤器2经过阀门V3接入毛发过滤器2;阀门V1一端连接自来水，另一端接入热管式换热器1;自来水通过热管式换热器1吸收废水中的热能而被加热(同时废水被冷却)，被加热后的热水经V2进入水龙头，实现热水供应;热管式换热器1的废水被冷却后经U型管流出;阀门V4一端连接自来水，另一端接入热管式换热器1;阀门V5一端连接自来水，另一端接入毛发过滤器2。打开阀门V4和V5，可利用自来水实现对热管式换热器和毛发过滤器的反冲洗清洗。
手盆中的废水经蛇形管进入毛发过滤器，经过滤后由阀门V3进入热管式换热器;自来水经V1进入热管式换热器，并通过热管吸收废水中的热能而被加热(同时废水被冷却)，被加热后的热水经V2进入水龙头，实现热水供应;最后，废水被冷却后经U型管流出。
所述的热管式换热器由热水箱、废水箱、热管、绝热板构成，热管由翅片式冷凝段和蒸发段构成，前者浸没在热水箱中，后者浸没在废水中;热管内充注有氟利昂。工质在蒸发段蒸发、吸收管外废水中的热能后向上进入冷凝段;工质在冷凝段冷凝、向管外自来水放热后，一方面加热自来水，生产出热水，另一方面，工质冷凝成液体，在重力作用下，回流到蒸发段，继续吸收废水中的热能、蒸发、加热自来水、冷凝的循环过程。
所述的毛发过滤器内置过滤网，可过滤掉手盆废水的毛发等污杂物。
本实用新型的有益效果是：
通过热管式换热器不仅可实现对手盆废水热能的回收利用，而且来加热生产自来水，满足冬季人们对生活热水的需求。该装置不需要动力、不消耗电能，节能减排，可最大限度实现与现有水盆的结合，不影响家庭装修和室内设施的布置。
