申请日2018.02.09
公开(公告)日2018.07.27
IPC分类号B08B9/087; B08B9/093
摘要
本发明提供一种茶叶污水池壁自动清理机，包括悬浮架、设置于所述悬浮架底部驱动所述悬浮架在污水池内沿着前、后、左、右移动的气瓶、垂直固定设置于所述悬浮架上表面的清理架、设置于所述清理架上的清理机构、设置于所述悬浮架底部的气浮式升降机构、工作遥控器，所述气瓶上均设置有电磁阀，所述清理机构以及所述电磁阀均由所述工作遥控器控制，所述清理架的上端部具有与其垂直设置的导向架，所述导向架的底部转动设置有与污水池边相配合的导向滚轮，能够自动清洁粘附在污水池上的茶渍，实现在线自动清洗，不仅自动化程度高，而且清洗效果好、效率高。
权利要求书
1.一种茶叶污水池壁自动清理机 ，其特征在于：包括悬浮架、设置于所述悬浮架底部驱动所述悬浮架在污水池内沿着前、后、左、右移动的气瓶、垂直固定设置于所述悬浮架上表面的清理架、设置于所述清理架上的清理机构、设置于所述悬浮架底部的气浮式升降机构、工作遥控器，所述气瓶上均设置有电磁阀，所述清理机构以及所述电磁阀均由所述工作遥控器控制，所述清理架为沿着上下方向伸缩的清理架;
所述清理机构包括转动设置于所述清理架上的喷涂辊组件、刷洗辊组件以及冲洗辊组件，所述喷涂辊组件由第一电机驱动转动，所述刷洗辊组件由第二电机驱动转动，所述冲洗辊组件由第三电机驱动转动，所述喷涂辊组件、所述刷洗辊组件以及所述冲洗辊组件沿着前后方向依次分布于所述清洗架上，所述喷涂辊包括中空的喷涂辊本体、包裹于所述喷涂辊本体外侧的圆柱形海绵层，所述喷涂辊本体的表面开设有若干与其内腔相连通的喷涂孔，所述喷涂辊本体的内腔通过输送管与第一抽取泵相连通，所述第一抽取泵与清洗液存储箱相连通，所述刷洗辊组件包括辊轴、包裹于所述辊轴外侧的圆柱形橡胶层、包裹于所述橡胶层外侧的尼龙布层，所述冲洗辊组件包括中空的冲洗辊本体，所述冲洗辊本体的表面开设有若干与其内腔相连通的冲洗孔，所述冲洗辊本体的内腔通过送水管与第二抽取泵相连通，所述第二抽取泵与水箱相连通;
所述气浮式升降机构包括设置于所述悬浮架上的储气罐、固定于所述悬浮架底部的若干空心的密封浮箱以及开口浮箱，所述密封浮箱与所述开口浮箱交错设置，所述密封浮箱内设置有压缩空气，所述开口浮箱的底部开设有与其空腔相连通的开口，所述开口浮箱的顶部设置有与其空腔相连通的支气管道，若干所述支气管道均与设置于所述悬浮架上的总送气管道相连通，所述总送气管道与所述储气罐相连通，所述总送气管道与所述储气罐的连接处设置有进气阀，所述总送气管道的端部连接有排空管，所述排空管上设置有排空阀。
说明书
茶叶污水池壁自动清理机
技术领域
本发明涉及一种茶叶污水池壁自动清理机。
背景技术
现有技术中大部分茶叶加工污水池的内壁通常会由于茶叶长期浸泡产生茶渍，现有技术中通常采用人工清洗的方式进行清洗，不仅工作量大，而且需要先将污水池内的水抽干才能进行，操作极其不方便，而且效率低下。
发明内容
本发明的目的在于克服现有技术中存在的缺陷，提供一种茶叶污水池壁自动清理机 ，能够自动清洁粘附在污水池壁上的茶渍，实现在线自动清洗，不仅自动化程度高，而且清洗效果好、效率高。

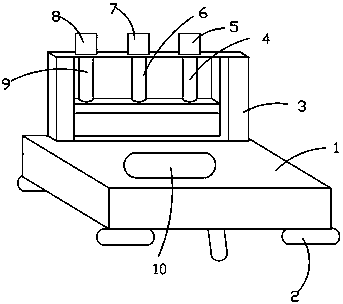

为实现上述目的，本发明的技术方案是提供了一种茶叶污水池壁自动清理机 ，包括悬浮架、设置于所述悬浮架底部驱动所述悬浮架在污水池内沿着前、后、左、右移动的气瓶、垂直固定设置于所述悬浮架上表面的清理架、设置于所述清理架上的清理机构、设置于所述悬浮架底部的气浮式升降机构、工作遥控器，所述气瓶上均设置有电磁阀，所述清理机构以及所述电磁阀均由所述工作遥控器控制，所述清理架为沿着上下方向伸缩的清理架;
所述清理机构包括转动设置于所述清理架上的喷涂辊组件、刷洗辊组件以及冲洗辊组件，所述喷涂辊组件由第一电机驱动转动，所述刷洗辊组件由第二电机驱动转动，所述冲洗辊组件由第三电机驱动转动，所述喷涂辊组件、所述刷洗辊组件以及所述冲洗辊组件沿着前后方向依次分布于所述清洗架上，所述喷涂辊包括中空的喷涂辊本体、包裹于所述喷涂辊本体外侧的圆柱形海绵层，所述喷涂辊本体的表面开设有若干与其内腔相连通的喷涂孔，所述喷涂辊本体的内腔通过输送管与第一抽取泵相连通，所述第一抽取泵与清洗液存储箱相连通，所述刷洗辊组件包括辊轴、包裹于所述辊轴外侧的圆柱形橡胶层、包裹于所述橡胶层外侧的尼龙布层，所述冲洗辊组件包括中空的冲洗辊本体，所述冲洗辊本体的表面开设有若干与其内腔相连通的冲洗孔，所述冲洗辊本体的内腔通过送水管与第二抽取泵相连通，所述第二抽取泵与水箱相连通;
所述气浮式升降机构包括设置于所述悬浮架上的储气罐、固定于所述悬浮架底部的若干空心的密封浮箱以及开口浮箱，所述密封浮箱与所述开口浮箱交错设置，所述密封浮箱内设置有压缩空气，所述开口浮箱的底部开设有与其空腔相连通的开口，所述开口浮箱的顶部设置有与其空腔相连通的支气管道，若干所述支气管道均与设置于所述悬浮架上的总送气管道相连通，所述总送气管道与所述储气罐相连通，所述总送气管道与所述储气罐的连接处设置有进气阀，所述总送气管道的端部连接有排空管，所述排空管上设置有排空阀。
本发明的优点和有益效果在于：清洗池壁时，首先将悬浮架置于污水池内，启动清理机构的各个电机，喷涂辊组件在防水膜表面喷涂清洗液，刷洗辊组件用于对茶渍进行刷洗，而最后通过冲洗辊组件用清水将粘附的茶渍冲离，通过各气瓶上电磁阀的开启以及关闭控制悬浮架在污水池内移动，在清理其中一个侧壁时，通常控制悬浮架前进的气瓶的电磁阀开启，当一侧清理完成后，通过左、右气瓶的电磁阀的开启对悬浮架进行换向，而后再次通过前进的气瓶控制其继续清理，整个过程只需通过工作遥控器控制，自动化程度高，而且无需将污水池内水放空进行操作，通过设置气浮式升降机构可以带动悬浮架进行升降继而调节清理位置。
