申请日2018.01.30
公开(公告)日2018.09.04
IPC分类号G01N33/18
摘要
本实用新型涉及环保设备技术领域，更具体地说涉及一种高浓度化工废水采样分析一体器，包括分析仪，所述分析仪一侧设有排水管，所述分析仪下端设有安装架，所述安装架一侧设有伸缩杆，所述伸缩杆内部设有输水管和连接线，所述伸缩杆下端设有连接头，所述连接头下端设有连接座，所述连接座下端设有采集箱，所述采集箱表面设有污水采集口，所述采集箱内部设有水泵，本实用新型结构简单，使用方便，成本低，采样和分析的可靠性更高，并且使用寿命更长。
权利要求书

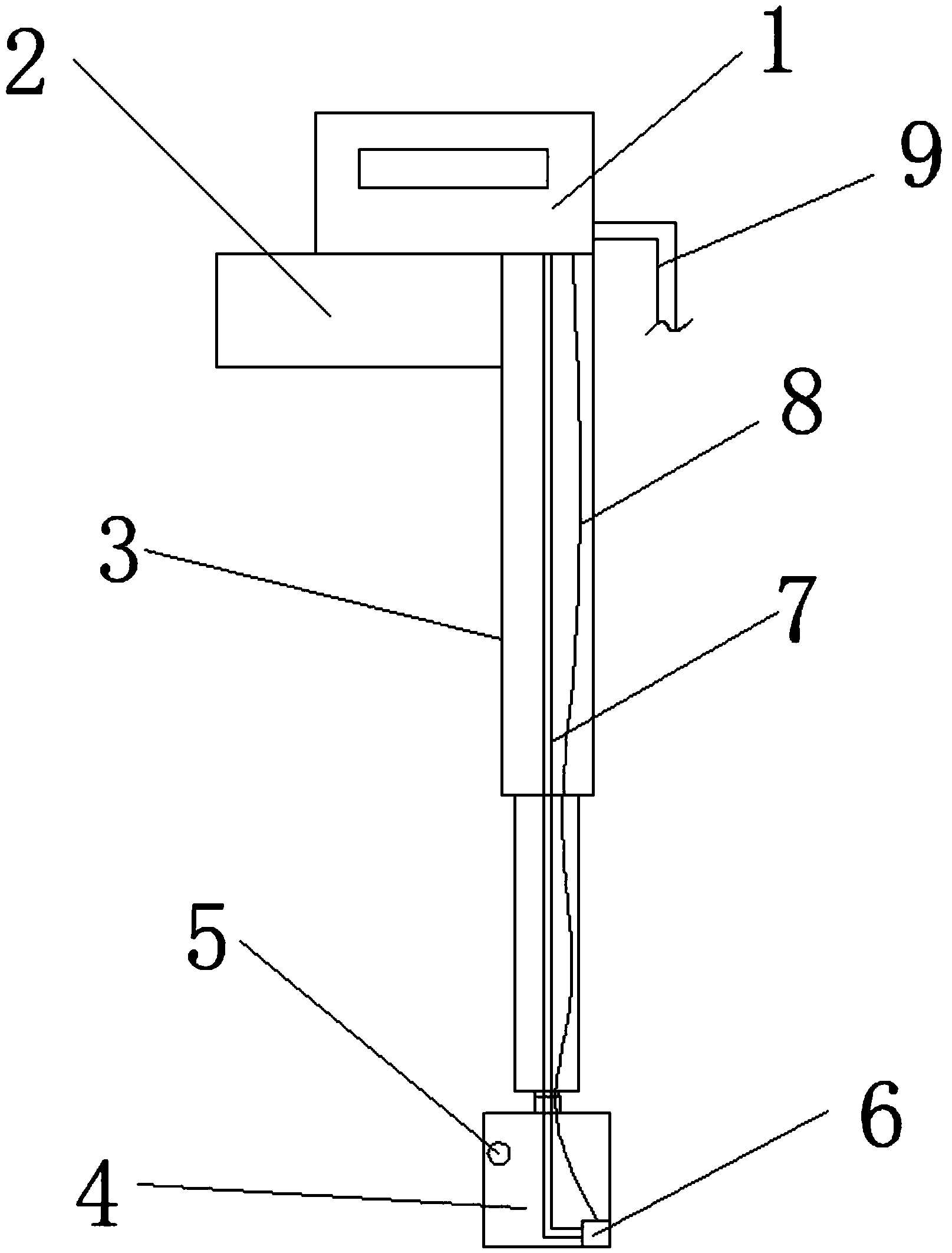

1.一种高浓度化工废水采样分析一体器，包括分析仪(1)，其特征在于：所述分析仪(1)一侧设有排水管(9)，所述分析仪(1)下端设有安装架(2)，所述安装架(2)一侧设有伸缩杆(3)，所述伸缩杆(3)内部设有输水管(7)和连接线(8)，所述伸缩杆(3)下端设有连接头(10)，所述连接头(10)下端设有连接座(11)，所述连接座(11)下端设有采集箱(4)，所述采集箱(4)表面设有污水采集口(5)，所述采集箱(4)内部设有水泵(6)。
2.根据权利要求1所述的一种高浓度化工废水采样分析一体器，其特征在于：所述分析仪(1)和安装架(2)固定连接，所述安装架(2)和伸缩杆(3)固定连接。
3.根据权利要求1所述的一种高浓度化工废水采样分析一体器，其特征在于：所述伸缩杆(3)和采集箱(4)通过连接头(10)和连接座(11)固定连接。
4.根据权利要求1所述的一种高浓度化工废水采样分析一体器，其特征在于：所述伸缩杆(3)内部为中空，所述伸缩杆(3)与输水管(7)和连接线(8)活动连接。
5.根据权利要求1所述的一种高浓度化工废水采样分析一体器，其特征在于：所述分析仪(1)和水泵(6)通过输水管(7)输送连接，所述分析仪(1)和水泵(6)通过连接线(8)电性连接。
说明书
一种高浓度化工废水采样分析一体器
技术领域
本实用新型涉及一种采样分析一体器，特指一种高浓度化工废水采样分析一体器，属于环保设备技术领域。
背景技术
污水在进行处理过程中，需要根据污水的水质从而改变投药量和反应时间等运行参数，保证水质出水达标，这个过程中必须采用污水采样检测分析装置对水质进行检测分析，传统的污水采样检测分析装置，需要先人工采样或采用水泵将污水送入水质分析仪中检测，这些检测方式，一方面、自动化程度较低;另一方面、由于污水中存在一些固体悬浮物会对水质分析仪中检测产生磨损伤害，降低了水质分析仪的使用寿命，因此设计一种高浓度化工废水采样分析一体器很有必要。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供一种高浓度化工废水采样分析一体器，为达到上述目的，本实用新型采用的技术方案是：
一种高浓度化工废水采样分析一体器，包括分析仪，所述分析仪一侧设有排水管，所述分析仪下端设有安装架，所述安装架一侧设有伸缩杆，所述伸缩杆内部设有输水管和连接线，所述伸缩杆下端设有连接头，所述连接头下端设有连接座，所述连接座下端设有采集箱，所述采集箱表面设有污水采集口，所述采集箱内部设有水泵。
作为本技术方案的进一步优化，本实用新型一种高浓度化工废水采样分析一体器所述分析仪和安装架固定连接，所述安装架和伸缩杆固定连接。
作为本技术方案的进一步优化，本实用新型一种高浓度化工废水采样分析一体器所述伸缩杆和采集箱通过连接头和连接座固定连接。
作为本技术方案的进一步优化，本实用新型一种高浓度化工废水采样分析一体器所述伸缩杆内部为中空，所述伸缩杆与输水管和连接线活动连接。
作为本技术方案的进一步优化，本实用新型一种高浓度化工废水采样分析一体器所述分析仪和水泵通过输水管输送连接，所述分析仪和水泵通过连接线电性连接。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型方案的一种高浓度化工废水采样分析一体器，通过设有的伸缩杆，可以通过伸缩杆带动采集箱在污水中上下往复运动，从而实现均匀采样，保证了在污水的流动过程中采集的污水样品更加均匀，通过将分析仪和水泵通过输水管输送连接，分析仪和水泵通过连接线电性连接，使得分析仪可以实时自动的检测采集箱采集的污水，通过将伸缩杆和采集箱通过连接头和连接座固定连接，使得采集箱可以取下进行清洗，保证污水采样的可靠性，并且可以对伸缩杆内部的输水管和连接线进行更换、修理，本实用新型结构简单，使用方便，成本低，采样和分析的可靠性更高，并且使用寿命更长。
