申请日2018.01.30
公开(公告)日2018.09.14
IPC分类号F16K11/22
摘要
本实用新型涉及水处理池之间的输水控制阀，其包括阀体和进水管，阀体内设有圆柱形的安装腔，阀体侧壁上设有与安装腔连通的第一出水口和第二出水口，安装腔内上下分布有可转动的第一阀芯和第二阀芯，第一阀芯和第二阀芯上均设有一轴向进水通道和不同内径的多个径向出水通道，第一阀芯的多个径向出水通道进水端分别与第一阀芯的轴向进水通道连通，第一阀芯的多个径向出水通道出水端均可转动至第一出水口处以向一水处理池输水，第二阀芯的多个径向出水通道进水端分别与第二阀芯的轴向进水通道连通，第二阀芯的多个径向出水通道出水端均可转动至第二出水口处以向另一水处理池输水，进水管为第一阀芯的轴向进水通道和第二阀芯的轴向进水通道提供水源。
权利要求书
1.水处理池之间的输水控制阀，其特征在于：其包括阀体和进水管，所述阀体内设有圆柱形的安装腔，所述阀体侧壁上设有与安装腔连通的第一出水口和第二出水口，所述安装腔内上下分布有可转动的第一阀芯和第二阀芯，第一阀芯和第二阀芯上均设有一轴向进水通道和不同内径的多个径向出水通道，所述第一阀芯的多个径向出水通道进水端分别与第一阀芯的轴向进水通道连通，第一阀芯的多个径向出水通道出水端均可转动至第一出水口处以向一水处理池输水，所述第二阀芯的多个径向出水通道进水端分别与第二阀芯的轴向进水通道连通，第二阀芯的多个径向出水通道出水端均可转动至第二出水口以向另一水处理池输水，所述进水管为第一阀芯的轴向进水通道和第二阀芯的轴向进水通道提供水源。
2.根据权利要求1所述的水处理池之间的输水控制阀，其特征在于：其还包括阀盖，所述阀盖盖合在阀体上以将安装腔密封封闭。
3.根据权利要求1所述的水处理池之间的输水控制阀，其特征在于：所述第一阀芯和第二阀芯分别由两个驱动器驱动转动。
4.根据权利要求3所述的水处理池之间的输水控制阀，其特征在于：所述两个驱动器均为驱动电机。
5.根据权利要求1所述的水处理池之间的输水控制阀，其特征在于：所述第一阀芯的轴向进水通道与第二阀芯的轴向进水通道相互连通设置。
6.根据权利要求5所述的水处理池之间的输水控制阀，其特征在于：所述进水管与第一阀芯的轴向进水通道或者第二阀芯的轴向进水通道连通。
7.根据权利要求1所述的水处理池之间的输水控制阀，其特征在于：所述第一阀芯的轴向进水通道与第二阀芯的轴向进水通道相互独立设置。
8.根据权利要求7所述的水处理池之间的输水控制阀，其特征在于：所述进水管分别与第一阀芯的轴向进水通道和第二阀芯的轴向进水通道连通。
9.根据权利要求1所述的水处理池之间的输水控制阀，其特征在于：所述第一阀芯的多个径向出水通道内径和第二阀芯的多个径向出水通道内径均沿周向依序增大。
10.根据权利要求1所述的水处理池之间的输水控制阀，其特征在于：所述第一阀芯和第二阀芯均可360°转动的密封设置在安装腔内。
说明书
水处理池之间的输水控制阀
技术领域
本实用新型涉及水处理池之间的输水控制阀。
背景技术
水作为生命的源泉之一，是地球上所有生命赖以生存的保证，据水利部统计, 全国669 座城市中有400 座供水不足,110 座严重缺水，每个人每天节约一滴水，就能养活一座城市，全世界缺水的地区更多，全球每年因缺水而死的人数是220 多万，可见水资源的珍贵，在中东地区甚至有水比油贵的说法，节约用水和文明用水已成为现代文明的主题之一，如何节约水资源已成为当今热门的话题之一。日常生活中，为了避免浪费水资源的现象，需要一种可以根据需要控制出水流量大小的装置。
发明内容
本实用新型的目的在于针对现有技术的不足，提供一种设计合理，结构简单，制作成本低，能够分别控制水处理池水流量大小的水处理池之间的输水控制阀。
为实现上述目的，本实用新型采用以下技术方案：

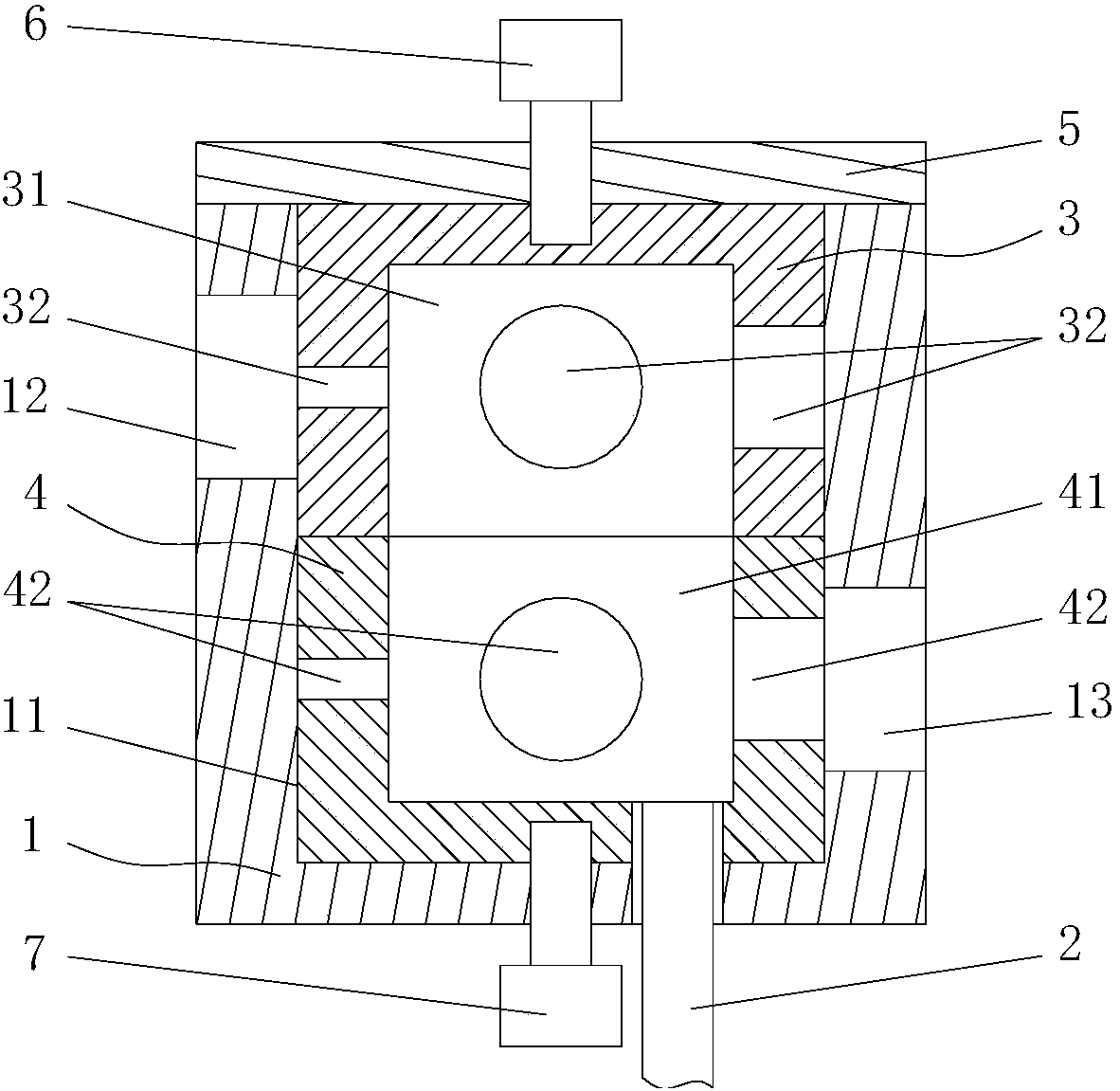

水处理池之间的输水控制阀，其包括阀体和进水管，所述阀体内设有圆柱形的安装腔，所述阀体侧壁上设有与安装腔连通的第一出水口和第二出水口，所述安装腔内上下分布有可转动的第一阀芯和第二阀芯，第一阀芯和第二阀芯上均设有一轴向进水通道和不同内径的多个径向出水通道，所述第一阀芯的多个径向出水通道进水端分别与第一阀芯的轴向进水通道连通，第一阀芯的多个径向出水通道出水端均可转动至第一出水口处以向一水处理池输水，所述第二阀芯的多个径向出水通道进水端分别与第二阀芯的轴向进水通道连通，第二阀芯的多个径向出水通道出水端均可转动至第二出水口处以向另一水处理池输水，所述进水管为第一阀芯的轴向进水通道和第二阀芯的轴向进水通道提供水源。
进一步，其还包括阀盖，所述阀盖盖合在阀体上以将安装腔密封封闭。
作为优选，所述第一阀芯和第二阀芯分别由两个驱动器驱动转动。
作为优选，所述两个驱动器均为驱动电机。
作为优选，所述第一阀芯的轴向进水通道与第二阀芯的轴向进水通道相互连通设置。
作为优选，所述进水管与第一阀芯的轴向进水通道或者第二阀芯的轴向进水通道连通。
作为优选，所述第一阀芯的轴向进水通道与第二阀芯的轴向进水通道相互独立设置。
作为优选，所述进水管分别与第一阀芯的轴向进水通道和第二阀芯的轴向进水通道连通。
作为优选，所述第一阀芯的多个径向出水通道内径和第二阀芯的多个径向出水通道内径均沿周向依序增大。
作为优选，所述第一阀芯和第二阀芯均可360°转动的密封设置在安装腔内。
作为优选，所述阀体的横截面形状为圆柱形或者多边形。
本实用新型采用以上技术方案，使其能够根据不同水处理池的用水需求，通过转动第一阀芯和第二阀芯来带动其相应不同内径的多个径向出水通道沿周向转动，以使得所需内径的一个径向出水通道的出水端转动至相应出水口处以向相应水处理池输水，从而实现各个水处理池水流量大小的控制，该种结构简单，制作成本低。本实用新型设计合理，结构简单，制作成本低，能够根据需要控制水流量的大小。
