申请日2018.01.30
公开(公告)日2018.09.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种环保装置，特别是一种废水一体化生化‑膜处理装置。该实用新型包括厌氧池、好氧池和沉淀池，所述厌氧池底部连通有厌氧池进水管，厌氧池的顶端通过好氧池进水管连通好氧池的底端，所述好氧池的顶部通过沉淀池进水管连通沉淀池的顶端，还包括粗过滤装置和生物‑膜反应装置。该实用新型中废水先通过粗过滤装置进行粗过滤后进入厌氧池、好氧池和沉淀池进行一系列的生化一体化反应，而后进入生物‑膜反应装置进行细过滤，完成净化。
权利要求书

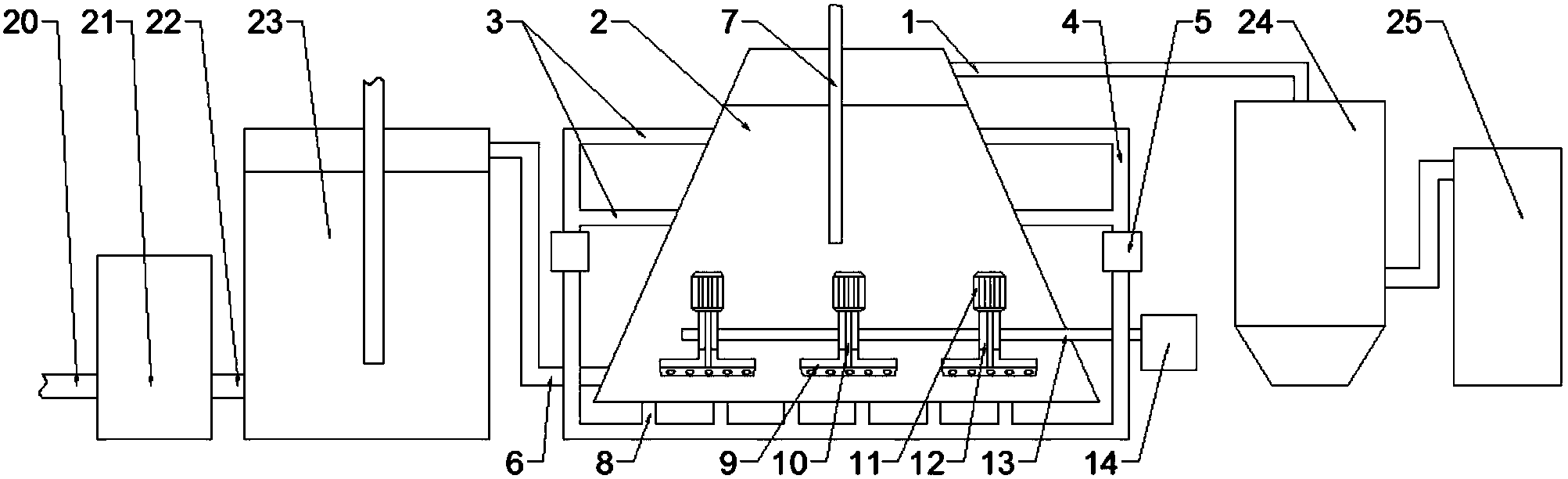

1.一种废水一体化生化-膜处理装置，包括厌氧池(23)、好氧池(2)和沉淀池(24)，所述厌氧池(23)底部连通有厌氧池进水管(22)，厌氧池(23)的顶端通过好氧池进水管(6)连通好氧池(2)的底端，所述好氧池(2)的顶部通过沉淀池进水管连通沉淀池(24)的顶端，其特征在于：还包括粗过滤装置(21)和生物-膜反应装置(25)，所述粗过滤装置(21)的一端与进水管(20)连通，粗过滤装置(21)的另一端连通厌氧池(23)进水管，粗过滤装置(21)内设置有粗过滤膜;所述生物-膜反应装置(25)与沉淀池(24)连通，生物-膜反应装置(25)内部设置有细过滤膜，所述细过滤膜包括前后依次设置的中空弹性层和聚氯乙烯过滤层;
所述好氧池(2)为圆台形结构，好氧池(2)的侧面中部连通有多根回泥管(3)，所有所述回泥管(3)均连通有走泥管(4)，所述走泥管(4)上设置有抽泥泵(5)，走泥管(4)的底端设置有多个排泥管(8)，所有所述排泥管(8)均与好氧池(2)的底面连通;
好氧池(2)的下端设置有曝气装置，所述曝气装置包括多根平行排列在好氧池(2)底面上方的曝气支管(13)和与所有曝气支管(13)的尾部均连通的曝气干管(19)，所述曝气干管(19)还连通有曝气主管(18)，所述曝气主管(18)贯穿好氧池(2)的壁面并伸出好氧池(2)，曝气主管(18)伸出好氧池(2)的部分连通有鼓风机(14);
所述曝气支管(13)上设置有多个曝气终端(10)，任一所述曝气终端(10)包括竖直贯穿曝气支管(13)的曝气分管(12)和设置在曝气分管(12)底端的曝气叶片(9)，所述曝气分管(12)的顶部设置有电机(11)，曝气分管(12)内设有和曝气支管(13)连通的空腔;所述曝气叶片(9)顶部的中心向上凸起形成转动连接部(17)，所述转动连接部(17)与曝气分管(12)转动连接，转动连接部(17)的顶面开口，曝气叶片(9)内设有通过转动连接部(17)与曝气分管(12)连通的空腔，曝气叶片(9)的中心还固定连接有转轴(15)，所述转轴(15)贯穿曝气分管(12)的顶部并连接电机(11)，曝气叶片(9)的上半部分为长方体结构，曝气叶片(9)的下半部分为梯形台结构，且曝气叶片(9)的下半部分底面面积小于顶面面积，曝气叶片(9)下半部分的斜面上设置有多个气孔(16)，所有所述气孔(16)均连通曝气叶片(9)内的空腔。
2.根据权利要求1所述的一种废水一体化生化-膜处理装置，其特征在于：所述走泥管(4)内设置有加热装置。
3.根据权利要求1所述的一种废水一体化生化-膜处理装置，其特征在于：所述好氧池(2)为封闭结构。
4.根据权利要求3所述的一种废水一体化生化-膜处理装置，其特征在于：所述好氧池(2)的顶部设置有加料管(7)，所述加料管(7)贯穿好氧池(2)的顶部并向下伸入好氧池(2)的内部。
说明书
一种废水一体化生化-膜处理装置
技术领域
本实用新型涉及一种环保装置，特别是一种废水一体化生化-膜处理装置。
背景技术
在现有的废水处理中，膜过滤法是一种十分常见的过滤方法，过滤效果十分显著，但膜过滤法对于量大的废水来说，因其冲击性大，并经常带有杂物，使用寿命短，为此，需要考虑一种延长过滤膜使用寿命的装置。
实用新型内容
本实用新型的目的在于：针对上述问题，本实用新型提供一种可长期使用的废水一体化生化-膜处理装置。
本实用新型采用的技术方案如下：
一种废水一体化生化-膜处理装置，包括厌氧池、好氧池和沉淀池，所述厌氧池底部连通有厌氧池进水管，厌氧池的顶端通过好氧池进水管连通好氧池的底端，所述好氧池的顶部通过沉淀池进水管连通沉淀池的顶端，还包括粗过滤装置和生物-膜反应装置，所述粗过滤装置的一端与进水管连通，粗过滤装置的另一端连通厌氧池进水管，粗过滤装置内设置有粗过滤膜;所述生物-膜反应装置与沉淀池连通，生物-膜反应装置内部设置有细过滤膜，所述细过滤膜包括前后依次设置的中空弹性层和聚氯乙烯过滤层;
所述好氧池为圆台形结构，好氧池的侧面中部连通有多根回泥管，所有所述回泥管均连通有走泥管，所述走泥管上设置有抽泥泵，走泥管的底端设置有多个排泥管，所有所述排泥管均与好氧池的底面连通;
好氧池的下端设置有曝气装置，所述曝气装置包括多根平行排列在好氧池底面上方的曝气支管和与所有曝气支管的尾部均连通的曝气干管，所述曝气干管还连通有曝气主管，所述曝气主管贯穿好氧池的壁面并伸出好氧池，曝气主管伸出好氧池的部分连通有鼓风机;
所述曝气支管上设置有多个曝气终端，任一所述曝气终端包括竖直贯穿曝气支管的曝气分管和设置在曝气分管底端的曝气叶片，所述曝气分管的顶部设置有电机，曝气分管内设有和曝气支管连通的空腔;所述曝气叶片顶部的中心向上凸起形成转动连接部，所述转动连接部与曝气分管转动连接，转动连接部的顶面开口，曝气叶片内设有通过转动连接部与曝气分管连通的空腔，曝气叶片的中心还固定连接有转轴，所述转轴贯穿曝气分管的顶部并连接电机，曝气叶片的上半部分为长方体结构，曝气叶片的下半部分为梯形台结构，且曝气叶片的下半部分底面面积小于顶面面积，曝气叶片下半部分的斜面上设置有多个气孔，所有所述气孔均连通曝气叶片内的空腔。
优选的，所述走泥管内设置有加热装置。
优选的，所述好氧池为封闭结构。
优选的，所述好氧池的顶部设置有加料管，所述加料管贯穿好氧池的顶部并向下伸入好氧池的内部。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型中的一种废水一体化生化-膜处理装置，废水进行粗过滤后在进行生化一体化反应，防止废水中的大颗粒杂物堵塞管道或池子，并得到粗过滤，使得生化一体化反应效果更好，延长其使用寿命;通过生化一体化反应后再进行生物-膜过滤，此时的废水已经经过大幅净化，但水中仍可能含有略微的好氧菌、活性泥等杂质，聚氯乙烯过滤层的孔径范围为1纳米到50纳米之间，能够有效去除这些杂质，同时经过大幅过滤的水也不会对聚氯乙烯过滤层造成大的冲击，防止其被破坏，同时中空弹性层也能够起到一定的保护作用。
本实用新型中的一种废水一体化生化-膜处理装置，含氧气体通过斜向下排出，使得其需要绕一个弯再上升，增加了其扩散范围和行走路径，防止氧气柱的形成，同时曝气叶片旋转起来，进一步增加含氧气体的扩散范围，同时通过离心力使得含氧气体形成的气泡能够被甩得更远，保证所有区域的含氧量达到一定平衡。
本实用新型中的一种废水一体化生化-膜处理装置，通过斜向下喷出气体，以及曝气叶片的转动，使得好氧池内的水得到搅动，保证其不会变成死水，从而保持活性泥能够更好地在好氧池中处于悬浮状态;同时斜向下喷出的气体，能够带动沉在池底的泥，使其变成死泥之前就通过水的推力得到松动，被冲入排泥管中，保持池底不存在死泥。
本实用新型中的一种废水一体化生化-膜处理装置，通过抽泥泵的作用，使得从排泥管进入的泥通过回泥管回到好氧池中部，使得活性泥能够重新回到好氧池中悬浮，保证好氧菌的生存环境足够。
本实用新型中的一种废水一体化生化-膜处理装置，通过圆台形结构的好氧池，使得越往上面积越小，由于曝气终端无论再怎么平铺，也会留下一定死角，因此这样的设计，使得活性泥能够在上升过程中会向中间聚集，向上升的气泡即使在底部不会覆盖所有区域，在中部也能够覆盖所有区域，保证好氧池中部的所有区域含氧量都足够。
