申请日2018.02.09
公开(公告)日2018.08.10
IPC分类号G01N1/14
摘要
本发明涉及种植业技术领域，且公开了一种用于种植污水的取样器，包括取样管，所述凹槽内壁的正面与背面均开设有滑槽，所述取样管的外侧设置有橡胶套，所述橡胶套内侧的正面与背面均连接有吸水海绵，所述吸水海绵远离橡胶套的表面与取样管的外壁搭接，所述橡胶套内壁的两侧均连接有支杆，所述支杆的正面与背面均连接有滑块。本发明通过橡胶套、吸水海绵、卡杆、凹槽、支杆的配合使用，让橡胶套连接的吸水海绵能够来回的吸附取样管外壁上的水分，从而防止取样管内取样的污水倒进检测设备中时，取样管外壁上的水分不会进入到检测设备中，从而保证了种植污水在取样后检测的准确性。
权利要求书

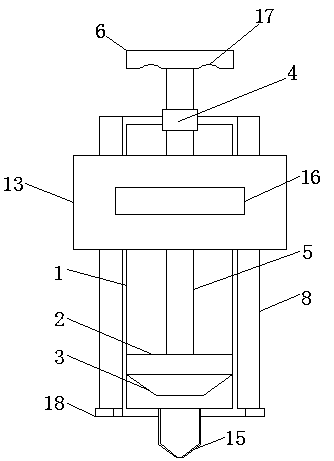

1.一种用于种植污水的取样器，包括取样管(1)，其特征在于：所述取样管(1)的内腔安装有活塞(2)，所述活塞(2)的底部连接有挡块(3)，所述活塞(2)的顶部连接有连接杆(4)，所述取样管(1)的顶部插接有安装环(5)，所述连接杆(4)的顶部贯穿安装环(5)并延伸至取样管(1)顶部的外侧，所述连接杆(4)的顶部连接有拉板(6)，所述取样管(1)的两侧均开设有安装槽(7)，所述安装槽(7)的内侧连接有卡杆(8)，所述卡杆(8)的一侧开设有凹槽(9)，所述凹槽(9)内壁的正面与背面均开设有滑槽(10)，所述取样管(1)的外侧设置有橡胶套(13)，所述橡胶套(13)内侧的正面与背面均连接有吸水海绵(14)，所述吸水海绵(14)远离橡胶套(13)的表面与取样管(1)的外壁搭接，所述橡胶套(13)内壁的两侧均连接有支杆(11)，所述支杆(11)远离橡胶套(13)的一端贯穿凹槽(9)并延伸至凹槽(9)的内侧，所述支杆(11)的正面与背面均连接有滑块(12)，所述滑块(12)的外侧与滑槽(10)的内侧滑动连接，所述取样管(1)的底部连通取样针管(15)。
2.根据权利要求1所述的一种用于种植污水的取样器，其特征在于：所述橡胶套(13)的正面连接有拉手(16)。
3.根据权利要求1所述的一种用于种植污水的取样器，其特征在于：所述拉板(6)底部的两侧均开设有嵌槽(17)，所述嵌槽(17)为弧形槽。
4.根据权利要求1所述的一种用于种植污水的取样器，其特征在于：所述吸水海绵(14)的数量为两个，且两个吸水海绵(14)分布在取样管(1)外侧的正面与背面。
5.根据权利要求1所述的一种用于种植污水的取样器，其特征在于：所述取样管(1)为透明圆管，所述橡胶套(13)的顶部与底部均开设有套口。
6.根据权利要求1所述的一种用于种植污水的取样器，其特征在于：所述卡杆(8)的底部连接有卡块(18)。
说明书
一种用于种植污水的取样器
技术领域
本发明涉及种植业技术领域，具体为一种用于种植污水的取样器。
背景技术
植物栽培业。栽培各种农作物以及取得植物性产品的农业生产部门，种植业是农业的主要组成部分之一。利用植物的生活机能，通过人工培育以取得粮食、副食品、饲料和工业原料的社会生产部门。包括各种农作物、林木、果树、药用和观赏等植物的栽培。有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草、花卉等园艺作物。
目前在农业种植的过程中，需要的农田内需要喷洒磷肥来为农作物提高生产，在下雨天中，农田内的磷肥会通过各种水渠流到河流内，磷肥会对河流内的生物造成危害，目前在种植时产生的污水需要进行治理，在治理的过程中需要对污水进行取样，在取样的过程中，取样器需要插入水中，使得水分容易粘附在取样器的外壁上，当外壁上的水分随着取样器一同导入到检测设备中时，会影响到污水检测的准确性。
发明内容
本发明的目的在于提供一种用于种植污水的取样器，具备防止取样器外壁上的水分会一同导入到检测设备中的优点，解决了粘附在取样器外壁上的水分会影响污水检测准确性的问题。
为实现上述目的，本发明提供如下技术方案：一种用于种植污水的取样器，包括取样管，所述取样管的内腔安装有活塞，所述活塞的底部连接有挡块，所述活塞的顶部连接有连接杆，所述取样管的顶部插接有安装环，所述连接杆的顶部贯穿安装环并延伸至取样管顶部的外侧，所述连接杆的顶部连接有拉板，所述取样管的两侧均开设有安装槽，所述安装槽的内侧连接有卡杆，所述卡杆的一侧开设有凹槽，所述凹槽内壁的正面与背面均开设有滑槽，所述取样管的外侧设置有橡胶套，所述橡胶套内侧的正面与背面均连接有吸水海绵，所述吸水海绵远离橡胶套的表面与取样管的外壁搭接，所述橡胶套内壁的两侧均连接有支杆，所述支杆远离橡胶套的一端贯穿凹槽并延伸至凹槽的内侧，所述支杆的正面与背面均连接有滑块，所述滑块的外侧与滑槽的内侧滑动连接，所述取样管的底部连通取样针管。
优选的，所述橡胶套的正面连接有拉手。
优选的，所述拉板底部的两侧均开设有嵌槽，所述嵌槽为弧形槽。
优选的，所述吸水海绵的数量为两个，且两个吸水海绵分布在取样管外侧的正面与背面。
优选的，所述取样管为透明圆管，所述橡胶套的顶部与底部均开设有套口。
优选的，所述杆的底部连接有卡块。
与现有技术相比，本发明的有益效果如下：
1、本发明通过橡胶套、吸水海绵、卡杆、凹槽、支杆的配合使用，使得在移动橡胶套时，橡胶套连接的支杆能够在凹槽内进行滑动，从而让橡胶套连接的吸水海绵能够来回的吸附取样管外壁上的水分，从而防止取样管内取样的污水倒进检测设备中时，取样管外壁上的水分不会进入到检测设备中，从而保证了种植污水在取样后检测的准确性。
2、本发明通过凹槽、滑槽、支杆和滑块的配合使用，使得支杆在凹槽内进行滑动时，支杆上连接的滑块同时能够在凹槽内壁上的滑槽中进行滑动，从而让橡胶套能够从卡杆的顶部滑出取样管的外侧，方便对橡胶套上的吸水海绵进行清洗。
