申请日2018.01.30
公开(公告)日2018.09.21
IPC分类号C02F3/32; C02F3/34
摘要
本实用新型公开了一种组合式无动力污水净化一体化设施，包括：水池和净化设施，所述水池包括底板、侧护板、前端板和后端板，所述两块侧护板之间设置有数块向下延伸的上挡板，所述底板上设置有位于上挡板底部的石块进行支撑，所述底板上设置有分别位于相邻两块上挡板之间的下挡板，所述净化设施分别设置在上挡板的两侧，所述净化设施分别包括土壤层、第一砾石层和第二砾石层，所述土壤层上种植有水生植物。通过上述方式，本实用新型所述的组合式无动力污水净化一体化设施，无需能耗，水流冲击小，改变水体流动形式，拉长流动路线，延缓流动时间，水体得以裹氧增氧，修复了水体。
权利要求书

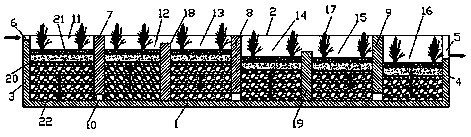

1.一种组合式无动力污水净化一体化设施，其特征在于，包括：水池和净化设施，所述水池包括底板、侧护板、前端板和后端板，所述侧护板分别竖直设置在底板两侧而形成水渠结构，所述前端板设置在底板上并位于两块侧护板的前端进行封堵，所述后端板设置在底板上并位于两块侧护板的后端进行封堵，所述两块侧护板之间设置有数块向下延伸的上挡板，所述底板上设置有位于上挡板底部的石块进行支撑，所述底板上设置有分别位于相邻两块上挡板之间的下挡板，所述净化设施分别设置在上挡板的两侧，所述净化设施分别包括土壤层、第一砾石层和第二砾石层，所述土壤层设置在第一砾石层上方，所述第一砾石层设置在第二砾石层上方，所述土壤层上种植有水生植物。
2.根据权利要求1所述的组合式无动力污水净化一体化设施，其特征在于，所述前端板上设置有进水口，所述后端板上设置有出水口。
3.根据权利要求1所述的组合式无动力污水净化一体化设施，其特征在于，所述石块数量至少为2块。
4.根据权利要求1所述的组合式无动力污水净化一体化设施，其特征在于，所述上挡板、下挡板、底板、侧护板、前端板和后端板为一体化砖混结构。
5.根据权利要求1所述的组合式无动力污水净化一体化设施，其特征在于，所述上挡板包括依次设置的第一上挡板、第二上挡板和第三上挡板，所述下挡板包括依次设置的第一下挡板和第二下挡板。
6.根据权利要求5所述的组合式无动力污水净化一体化设施，其特征在于，所述第一下挡板位于第一上挡板与第二上挡板之间，所述第二下挡板位于第二上挡板和第三上挡板之间。
7.根据权利要求6所述的组合式无动力污水净化一体化设施，其特征在于，所述第一上挡板与前端板之间形成第一容腔，所述第一上挡板与第一下挡板之间形成第二容腔，所述第一下挡板与第二上挡板之间形成第三容腔，所述第二上挡板与第二下挡板之间形成第四容腔，所述第二下挡板与第三上挡板形成第五容腔，所述第三上挡板与后端板之间形成第六容腔。
8.根据权利要求7所述的组合式无动力污水净化一体化设施，其特征在于，所述净化设施分别设置在第一容腔、第二容腔、第三容腔、第四容腔、第五容腔和第六容腔中。
9.根据权利要求7所述的组合式无动力污水净化一体化设施，其特征在于，所述第一下挡板的顶部位置高度低于前端板的顶部位置高度，所述第二下挡板的顶部位置高度低于第一下挡板的顶部位置高度，所述后端板的顶部位置高度低于第二下挡板的顶部位置高度。
10.根据权利要求1所述的组合式无动力污水净化一体化设施，其特征在于，所述下挡板的两侧分别与两块侧护板相连接。
说明书
一种组合式无动力污水净化一体化设施
技术领域
本实用新型涉及环境治理技术领域，特别是涉及一种组合式无动力污水净化一体化设施。
背景技术
随着环境问题的恶化，湖泊的污染问题也日益严重。湖泊的污染物主要来源于农田施肥、农药、禽畜及水产养殖和农村居民。农业水产活动中的氮素和磷素等营养物、农药以及其他有机或无机污染物，通过农田地表径流和农田渗漏形成地表和地下水环境污染。主要产生的污染源如下：
1、养猪场的固体排泄物和液态排泄物;
2、果园、菜地面源污染;
3、工业、居民生活污水排放。
垂直流净化设施可以去除污水中的部分污染物或者杂质，但是现有垂直流净化设施的落差大，水流冲击大，影响设施的稳定性，流动过滤时间短，存在污水净化不干净的问题。
实用新型内容
本实用新型主要解决的技术问题是提供一种组合式无动力污水净化一体化设施，减少水流落差产生的冲击，降低能耗，拉长净化路线，提升污水净化效果。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种组合式无动力污水净化一体化设施，包括：水池和净化设施，所述水池包括底板、侧护板、前端板和后端板，所述侧护板分别竖直设置在底板两侧而形成水渠结构，所述前端板设置在底板上并位于两块侧护板的前端进行封堵，所述后端板设置在底板上并位于两块侧护板的后端进行封堵，所述两块侧护板之间设置有数块向下延伸的上挡板，所述底板上设置有位于上挡板底部的石块进行支撑，所述底板上设置有分别位于相邻两块上挡板之间的下挡板，所述净化设施分别设置在上挡板的两侧，所述净化设施分别包括土壤层、第一砾石层和第二砾石层，所述土壤层设置在第一砾石层上方，所述第一砾石层设置在第二砾石层上方，所述土壤层上种植有水生植物。
在本实用新型一个较佳实施例中，所述前端板上设置有进水口，所述后端板上设置有出水口。
在本实用新型一个较佳实施例中，所述石块数量至少为2块。
在本实用新型一个较佳实施例中，所述上挡板、下挡板、底板、侧护板、前端板和后端板为一体化砖混结构。
在本实用新型一个较佳实施例中，所述上挡板包括依次设置的第一上挡板、第二上挡板和第三上挡板，所述下挡板包括依次设置的第一下挡板和第二下挡板。
在本实用新型一个较佳实施例中，所述第一下挡板位于第一上挡板与第二上挡板之间，所述第二下挡板位于第二上挡板和第三上挡板之间。
在本实用新型一个较佳实施例中，所述第一上挡板与前端板之间形成第一容腔，所述第一上挡板与第一下挡板之间形成第二容腔，所述第一下挡板与第二上挡板之间形成第三容腔，所述第二上挡板与第二下挡板之间形成第四容腔，所述第二下挡板与第三上挡板形成第五容腔，所述第三上挡板与后端板之间形成第六容腔。
在本实用新型一个较佳实施例中，所述净化设施分别设置在第一容腔、第二容腔、第三容腔、第四容腔、第五容腔和第六容腔中。
在本实用新型一个较佳实施例中，所述第一下挡板的顶部位置高度低于前端板的顶部位置高度，所述第二下挡板的顶部位置高度低于第一下挡板的顶部位置高度，所述后端板的顶部位置高度低于第二下挡板的顶部位置高度。
在本实用新型一个较佳实施例中，所述下挡板的两侧分别与两块侧护板相连接。
本实用新型的有益效果是：本实用新型指出的一种组合式无动力污水净化一体化设施，无需水泵，降低了能耗，结构稳定，可以分六段进行三级落差布流，单级落差小，水流冲击小，避免了对土壤层的破坏，并利用梯形砾石缓冲带进出初级过滤和减缓水流冲击，改变水体流动形式，拉长流动路线，延缓流动时间，三级落差布流，水体得以裹氧增氧。通过水生植物吸附、微生物代谢、矿物质中和，达到提高水质、修复水体的最终目的。
