申请日2018.03.30
公开(公告)日2018.12.21
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理设备技术领域，具体涉及一种地上卧式污水处理设备，包括卧式污水处理罐和多个用于支撑所述卧式污水处理罐的支撑件，所述卧式污水处理罐内按污水流向设置有依次连通的过滤装置、沉淀分离池、厌氧池、缺氧池、好氧池、沉淀回收池、消毒池及出水池，所述卧式污水处理罐的两端分别连通有进水管和出水管，所述进水管与所述过滤装置的进水口连通，所述出水管与所述出水池的出水口连通，所述支撑件与卧式污水处理罐底部的接触端为弧面;本实用新型结构简单，通过支撑件的支撑固定作用，使得该卧式污水处理设备能够在地上进行污水处理，方便对卧式污水处理设备的维修，方便转移。
权利要求书

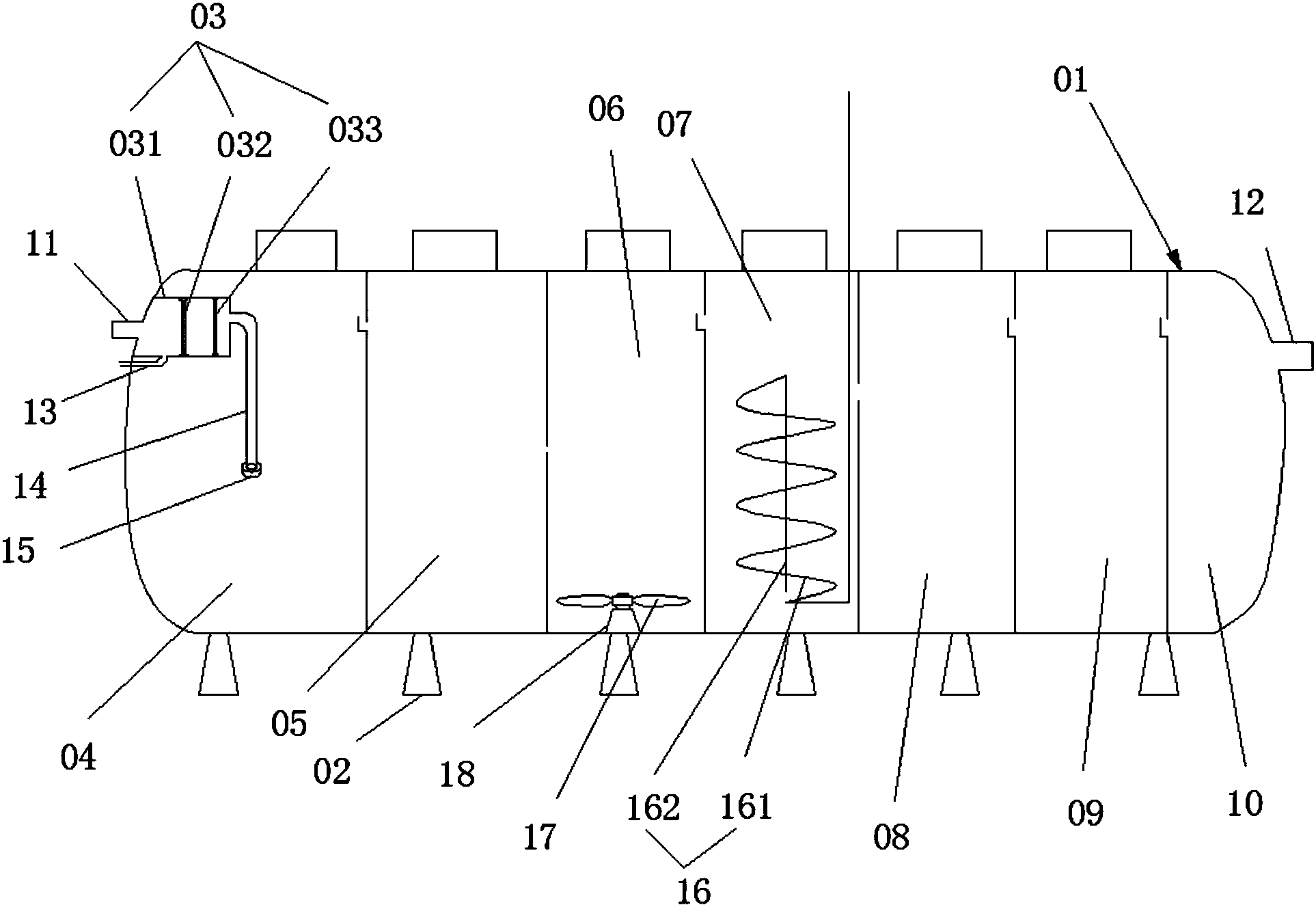

1.一种地上卧式污水处理设备，其特征在于：包括卧式污水处理罐和多个用于支撑所述卧式污水处理罐的支撑件，所述卧式污水处理罐内按污水流向设置有依次连通的过滤装置、沉淀分离池、厌氧池、缺氧池、好氧池、沉淀回收池、消毒池及出水池，所述卧式污水处理罐的两端分别连通有进水管和出水管，所述进水管的出水口与所述过滤装置的进水口连通，所述出水管的进水口与所述出水池的出水口连通，所述支撑件与所述卧式污水处理罐底部的接触端为弧面。
2.根据权利要求1所述的一种地上卧式污水处理设备，其特征在于：所述过滤装置包括与所述进水管连通的槽体、以及按污水流向依次卡设于所述槽体内的第一格栅和第二格栅。
3.根据权利要求2所述的一种地上卧式污水处理设备，其特征在于：所述槽体的底部连通有排渣管，所述排渣管的进渣口设置于所述进水管与第一格栅之间。
4.根据权利要求2所述的一种地上卧式污水处理设备，其特征在于：所述过滤装置的出水口连通有布水管，所述布水管的出水口设置有布水器，所述布水器设置于所述沉淀分离池的中部。
5.根据权利要求2所述的一种地上卧式污水处理设备，其特征在于：所述第一格栅和第二格栅均等间距设置有多条栅条，所述第一格栅的相邻两条栅条的间距为10-40mm，所述第二格栅的相邻两条栅条的间距为1.5-10mm。
6.根据权利要求1所述的一种地上卧式污水处理设备，其特征在于：所述好氧池的底部设置有曝气装置，所述曝气装置包括曝气管以及与所述曝气管连通的多个曝气头，所述曝气管包括螺旋上升管和直降管，所述螺旋上升管的两端分别与所述直降管和外界空气连通。
7.根据权利要求6所述的一种地上卧式污水处理设备，其特征在于：所述曝气头包括曝气罩、曝气座及曝气管，所述曝气罩的端部固定于所述曝气座的顶部，所述曝气管的一端与所述螺旋上升管或所述直降管连通，所述曝气管的另一端与所述曝气座连通，所述曝气罩均匀排布有多个曝气孔。
8.根据权利要求1所述的一种地上卧式污水处理设备，其特征在于：所述缺氧池的底部设置有搅拌机以及用于固定所述搅拌机的固定架。
9.根据权利要求1所述的一种地上卧式污水处理设备，其特征在于：所述沉淀分离池、厌氧池、缺氧池、好氧池、沉淀回收池及消毒池均设置有人孔。
说明书
一种地上卧式污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种地上卧式污水处理设备。
背景技术
当前，村镇各家各户的各类污水基本上不进行处理，随意倾倒、自然排放到河流、阴沟或农田中，村镇的各类污水中含有不少有害物质，特别是洗浴污水中含有一定量的有机化合物和重金属元素，随意流放会污染土壤、水源和居住环境，还有村镇排放污水中含有一定量的氮、磷等，造成水体富营养化问题日益严重。
目前，污水处理设备重量大，现有技术的污水处理设备缺乏有效的支撑结构，不能满足人们的使用需求。
发明内容
为了克服现有技术中存在的缺点和不足，本实用新型的目的在于提供一种地上卧式污水处理设备。
本实用新型的目的通过下述技术方案实现：一种地上卧式污水处理设备，包括卧式污水处理罐和多个用于支撑所述卧式污水处理罐的支撑件，所述卧式污水处理罐内按污水流向设置有依次连通的过滤装置、沉淀分离池、厌氧池、缺氧池、好氧池、沉淀回收池、消毒池及出水池，所述卧式污水处理罐的两端分别连通有进水管和出水管，所述进水管的出水口与所述过滤装置的进水口连通，所述出水管的进水口与所述出水池的出水口连通，所述支撑件与所述卧式污水处理罐底部的接触端为弧面。
优选的，所述过滤装置包括与所述进水管连通的槽体、以及按污水流向依次卡设于所述槽体内的第一格栅和第二格栅。
优选的，所述槽体的底部连通有排渣管，所述排渣管的进渣口设置于所述进水管与第一格栅之间。
优选的，所述过滤装置的出水口连通有布水管，所述布水管的出水口设置有布水器，所述布水器设置于所述沉淀分离池的中部。
优选的，所述第一格栅和第二格栅均等间距设置有多条栅条，所述第一格栅的相邻两条栅条的间距为10-40mm，所述第二格栅的相邻两条栅条的间距为 1.5-10mm。
优选的，所述好氧池的底部设置有曝气装置，所述曝气装置包括曝气管以及与所述曝气管连通的多个曝气头，所述曝气管包括螺旋上升管和直降管，所述螺旋上升管的两端分别与所述直降管和外界空气连通。
优选的，所述曝气头包括曝气罩、曝气座及曝气管，所述曝气罩的端部固定于所述曝气座的顶部，所述曝气管的一端与所述螺旋上升管或所述直降管连通，所述曝气管的另一端与所述曝气座连通，所述曝气罩均匀排布有多个曝气孔。
优选的，所述缺氧池的底部设置有搅拌机以及用于固定所述搅拌机的固定架。
优选的，所述沉淀分离池、厌氧池、缺氧池、好氧池、沉淀回收池及消毒池均设置有人孔。
本实用新型的有益效果在于：本实用新型的一种地上卧式污水处理设备，包括卧式污水处理罐和多个用于支撑卧式污水处理罐的支撑件，结构简单，通过支撑件的支撑固定作用，使得该卧式污水处理设备能够在地上进行污水处理，方便对卧式污水处理设备的维修，方便转移。
