申请日2018.02.08
公开(公告)日2018.10.02
IPC分类号C02F9/14; C02F101/10
摘要
本实用新型公开了一种除磷一体化污水处理装置，包括支撑底板，所述支撑底板上安装有除污箱，所述除污箱的内部设置有侧向流斜板，所述除污箱内壁上安装有电动直线导轨，所述电动直线导轨上设置有电动滑块，所述电动滑块与侧向流斜板相固定，所述侧向流斜板的底端安装有底刮板，所述除污箱的一端连接有输水导管，所述输水导管上连接有缺氧池、曝气池和过滤箱，所述过滤箱的内部设置有活性炭过滤网框。本实用新型，电动滑块可带动侧向流斜板在除污箱内往复移动，水流由侧向通过斜板，沉泥沿斜板滑在除污箱底部，同时除污箱的两侧以及底端分别安装有侧刮板和底刮板，可将侧壁粘附的以及底端堆积的污泥清理干净，保证除污箱的清洁性。
权利要求书

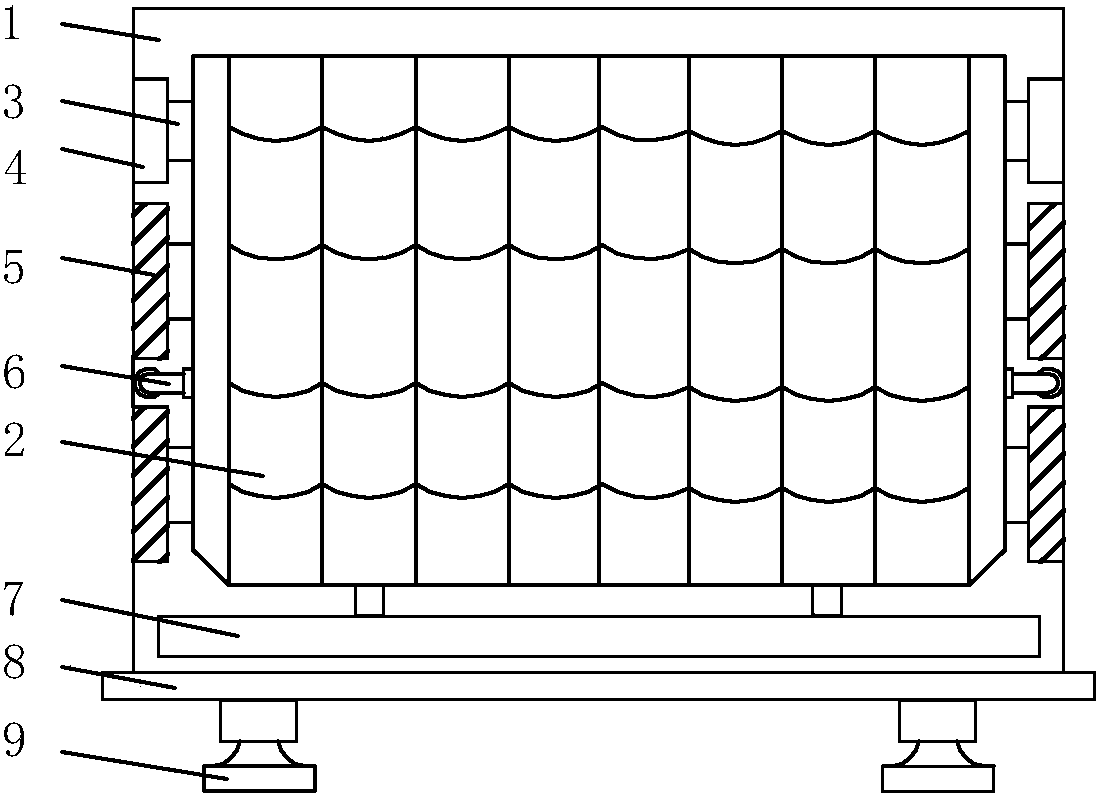

1.一种除磷一体化污水处理装置，包括支撑底板(8)，其特征在于：所述支撑底板(8)上安装有除污箱(1)，所述除污箱(1)的内部设置有侧向流斜板(2)，所述侧向流斜板(2)的两端固定有侧刮板(5)和固定轮(6)，所述侧刮板(5)共设有四个，每两个侧刮板(5)为一组，所述固定轮(6)位于两个侧刮板(5)之间，且固定轮(6)与除污箱(1)内壁贴合在一起，所述除污箱(1)内壁上安装有电动直线导轨(4)，所述电动直线导轨(4)上设置有电动滑块(3)，所述电动滑块(3)与侧向流斜板(2)相固定，所述侧向流斜板(2)的底端安装有底刮板(7)，所述除污箱(1)的一端连接有输水导管(10)，所述输水导管(10)上连接有缺氧池(11)、曝气池(12)和过滤箱(13)，所述缺氧池(11)位于曝气池(12)的一侧，所述过滤箱(13)位于曝气池(12)的另一侧，所述过滤箱(13)的内部设置有活性炭过滤网框(17)，且过滤箱(13)上安装有支架(18)，所述支架(18)上安装有液压缸(20)，所述液压缸(20)的输出端连接有液压伸缩杆(19)，所述液压伸缩杆(19)的一端与活性炭过滤网框(17)顶端相固定。
2.根据权利要求1所述的一种除磷一体化污水处理装置，其特征在于：所述支撑底板(8)的底端四个拐角处均安装有支撑脚(9)。
3.根据权利要求1所述的一种除磷一体化污水处理装置，其特征在于：所述过滤箱(13)的一端连接有出水管(14)，且出水管(14)的一端固定有出水喷头(15)。
4.根据权利要求1所述的一种除磷一体化污水处理装置，其特征在于：所述活性炭过滤网框(17)的外侧固定有橡胶密封条(16)，且橡胶密封条(16)与过滤箱(13)内壁贴合在一起。
5.根据权利要求1所述的一种除磷一体化污水处理装置，其特征在于：所述液压缸(20)上安装有防尘罩。
说明书
一种除磷一体化污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种除磷一体化污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理经常到除磷一体化污水处理装置，但是传统的除磷一体化污水处理设备功能较为单一，无法对除污箱内壁进行清理。
实用新型内容
本实用新型的目的在于提供一种除磷一体化污水处理装置，以解决现有技术中的除磷一体化污水处理设备功能较为单一，无法对除污箱内壁进行清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种除磷一体化污水处理装置，包括支撑底板，所述支撑底板上安装有除污箱，所述除污箱的内部设置有侧向流斜板，所述侧向流斜板的两端固定有侧刮板和固定轮，所述侧刮板共设有四个，每两个侧刮板为一组，所述固定轮位于两个侧刮板之间，且固定轮与除污箱内壁贴合在一起，所述除污箱内壁上安装有电动直线导轨，所述电动直线导轨上设置有电动滑块，所述电动滑块与侧向流斜板相固定，所述侧向流斜板的底端安装有底刮板，所述除污箱的一端连接有输水导管，所述输水导管上连接有缺氧池、曝气池和过滤箱，所述缺氧池位于曝气池的一侧，所述过滤箱位于曝气池的另一侧，所述过滤箱的内部设置有活性炭过滤网框，且过滤箱上安装有支架，所述支架上安装有液压缸，所述液压缸的输出端连接有液压伸缩杆，所述液压伸缩杆的一端与活性炭过滤网框顶端相固定。
优选的，所述支撑底板的底端四个拐角处均安装有支撑脚。
优选的，所述过滤箱的一端连接有出水管，且出水管的一端固定有出水喷头。
优选的，所述活性炭过滤网框的外侧固定有橡胶密封条，且橡胶密封条与过滤箱内壁贴合在一起。
优选的，所述液压缸上安装有防尘罩。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效;通过除污箱的内部上安装有电动直线导轨，电动直线导轨上设置有电动滑块，电动滑块与侧向流斜板相固定，电动滑块可带动侧向流斜板在除污箱内往复移动，水流由侧向通过斜板，沉泥沿斜板滑在除污箱底部，同时除污箱的的两侧以及底端分别安装有侧刮板和底刮板，可将侧壁粘附的以及底端堆积的污泥清理干净，保证除污箱的清洁性;通过过滤箱的内部设置有活性炭过滤网框，而活性炭过滤网框的外侧安装有橡胶密封条，使活性炭过滤网框与过滤箱紧密贴合在一起，使活性炭过滤网框可对水进行充分过滤净化处理，保证水的清洁性，同时液压缸可带动液压伸缩杆的伸缩，而液压伸缩杆的一端与活性炭过滤网框顶端相连，从而方便将活性炭过滤网框取出进行拆卸和更换，操作十分的简单和便利。
