申请日2018.02.08
公开(公告)日2018.09.14
IPC分类号E02D29/14
摘要
本实用新型公开了一种防雨水渗入的污水井盖。在现有的污水井盖背面中心孔的下方安装一个自密封装置;自密封装置包括金属密封座、密封条和固定用膨胀螺栓;金属密封座包括条盒和翼缘板，密封条为遇水膨胀失水收缩的橡胶材料，呈螺旋状置于金属密封座的条盒内，翼缘板上开有螺栓孔，通过膨胀螺栓将密封装置紧固于井盖背面中心孔的下方;密封条失水收缩时形成与井盖的中心孔大小相当的收缩孔，密封条遇水膨胀时，收缩孔呈闭合状。本实用新型提供的污水井盖，旱时通气，雨时自密封，不影响井盖启闭，可大大减少雨水渗入，降低污水厂运行成本，具有推广应用的前景。
权利要求书
1.一种防雨水渗入的污水井盖，井盖开有中心孔，其特征在于：它包括自密封装置，所述的自密封装置包括金属密封座、密封条和固定用膨胀螺栓;金属密封座包括条盒和翼缘板，密封条为遇水膨胀失水收缩的橡胶材料，呈螺旋状置于金属密封座的条盒内，翼缘板上开有螺栓孔，通过膨胀螺栓将密封装置紧固于井盖背面的中心孔下方;密封条失水收缩时形成与井盖的中心孔大小相当的收缩孔，密封条遇水膨胀时，收缩孔呈闭合状。
说明书
一种防雨水渗入的污水井盖
技术领域
本实用新型涉及一种能有效防止渗入雨水的污水井盖，特别适用于雨污分流制的城市污水收集系统，可有效减少雨水渗入污水管网，提高污水处理效率。
背景技术
雨污分流是改善城市河道水环境的重要保障，国家明确规定南方多雨城市必须实行雨污分流的排水体制。各地新建城区严格执行雨污分流的要求，老城区也基本完成雨污分流改造。但是，已经实行雨污分流的城市，普遍遇到雨天污水处理厂进水量剧增的问题，增幅达到30%～50%。大量雨水进入污水管网，一方面大大增加了处理成本，更重要的是挤占了城市污水处理系统的处理空间，造成已经纳管的污水再次入河，污染城市环境。
城市的污水井盖，为了平衡井内外的气压和便于开启，一般都设有两个小孔。由于井盖数量巨大，这种小孔成了雨水渗入污水管网的主要通道，目前，全行业还没有这方面的处置措施。
发明内容
本实用新型针对现有雨污分流制城市大量雨水经污水井盖孔渗入污水管网的问题，提供一种能有效防止渗入雨水的污水井盖。

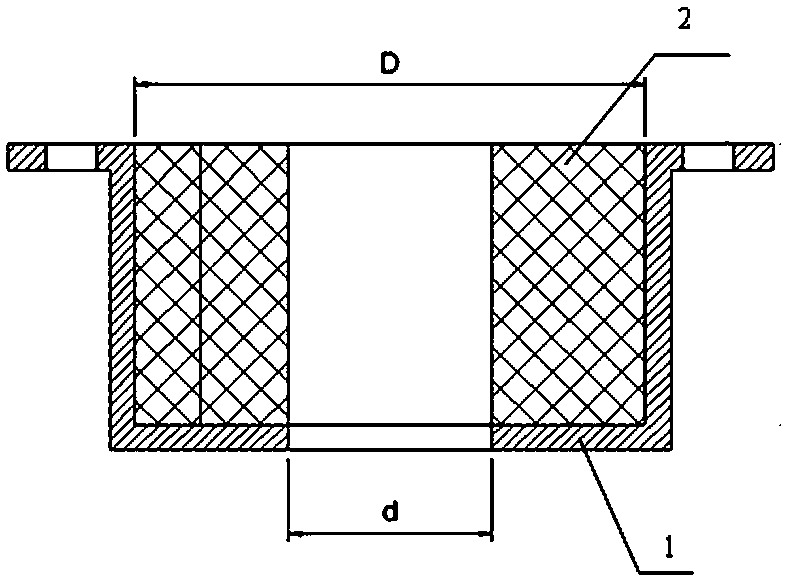

实现本实用新型发明目的的技术方案是提供一种防雨水渗入的污水井盖，井盖开有中心孔，在井盖背面中心孔的下方安装一个自密封装置;所述的自密封装置包括金属密封座、密封条和固定用膨胀螺栓;金属密封座包括条盒和翼缘板，密封条为遇水膨胀失水收缩的橡胶材料，呈螺旋状置于金属密封座的条盒内，翼缘板上开有螺栓孔，通过膨胀螺栓将密封装置紧固于井盖背面的中心孔下方;密封条失水收缩时形成与井盖的中心孔大小相当的收缩孔，密封条遇水膨胀时，收缩孔呈闭合状。
与现有技术相比，本实用新型的有益效果在于：
1.通过设置防止污水井盖孔渗入雨水的自密封装置，阻断了雨水渗入污水管网的主通道，保持了原有井盖小孔平时的平衡井内外气压和便于开启的功能，安装简便，成本低廉。
2.提供的污水井盖旱时通气，雨时自密封，不影响井盖启闭，可大大减少雨水渗入，降低污水厂运行成本，释放被入侵雨水挤占的城市污水处理系统的处理空间，避免已经纳管的污水再次入河，具有推广应用的前景。
